MOS驱动器首要起波形整形和加强驱动的感化:假设MOS管的G旌旗灯号波形不够峻峭，在点评切换阶段会形成大批电能消耗其副感化是下降电路转换效力，MOS管发热严重，易热破坏MOS管GS间存在必然电容，假设G旌旗灯号驱动才能不够，将严重影响波形跳变的时候。
将G-S极短路，挑选万用表的R×1档，黑表笔接S极，红表笔接D极，阻值应为几欧至十几欧。若发明某脚与其字两脚的电阻均呈无穷大，并且互换表笔后仍为无穷大，则证明此脚为G极，由于它和别的两个管脚是绝缘的。
将万用表拨至R×1k档别离测量三个管脚之间的电阻。用互换表笔法测两次电阻，此中电阻值较低（普通为几千欧至十几千欧）的一次为正向电阻，此时黑表笔的是S极，红表笔接D极。由于测试条件差别，测出的RDS（on）值比手册中给出的典范值要高一些。
在源-漏之间有一个PN结，是以按照PN结正、反向电阻存在差别，可辨认S极与D极。比方用500型万用表R×1档实测一只IRFPC50型VMOS管，RDS（on）=3.2W,大于0.58W（典范值）。

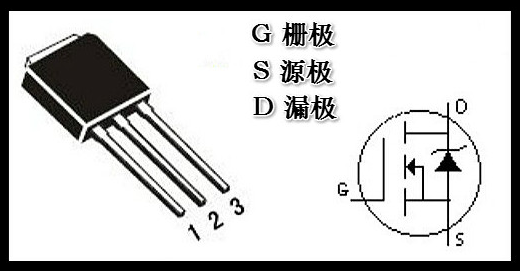

场效应管的标记，N型沟道结型场效应管电路图形标记如左图所示，场效应管共有3个电极，电路图形标记顶用字母表现各电极，栅极用G表现，源级用S表现，漏极用D表现。电路图形标记中表现出告终型与N型沟道，G极的箭头标的目的表现是P型仍是N型沟道，N型沟道场效应管其G极箭头朝里。场效应管的标记，旧的N型结型场效应管电路图形标记中有个圆圈，以下图：
P型沟道结型场效应管电路图标记如左图所示，它的G极箭头向外，以表现是P型沟道，旧P型沟道结型场效应管的电路图形标记中有个圆圈，以下图：
场效应管的标记，左图为加强型P沟道绝缘栅极场效应管电路图标记，标记中表现出它是绝缘栅型场效应管电路图形标记中有个圆圈，以下图：
加强型N沟道绝缘栅型场效应管电路图形标记箭头朝里表现它是N沟道，旧的N沟道绝缘栅型场效应管电路图形标记中有个圈圈，以下图：
耗尽型N沟道绝缘栅型场效应管图形标记与加强型场效应管电路图形标记的差别的地方是用实线表现，以下图：
耗尽型双栅N沟道绝缘栅型场效应管的电路图形标记如左图所示，这类场效应管有两个栅极G1、G2，以下图：
N沟道结型场效应管对管的电路图形标记如左图所示，它是在一个管壳内装上两只机能参数不异（非常附近）的场效应管，以下图：
