MOS场效应管若何鉴定黑白

（一）结型场效应晶体管的检测

1．辨别电极与管型

用万用表R×100档或R×1k档，用黑表笔任接一个电极，用红表笔顺次触碰别的两个电极。若测出某一电极与别的两个电极的阻值均很大（无限大）或阻值均较小（几百欧姆至一千欧姆），则可鉴定黑表笔接的是栅极G，别的两个电极别离是源S和漏极D。

MOS场效应管鉴定黑白，在两个阻值均为高阻值的一次丈量中，被测管为P沟道结型场效应晶体管；在两个阻值均为低阻值的一次丈量中，被测管为N沟道结型场效应晶体管。也能够肆意丈量结型场效应晶体管肆意两个电极之间的正、反向电阻值。若测出某两只电极之间的正、反向电阻均相称，且为几千欧姆，则这两个电极别离为漏极D和源极S，另外一个电极为栅极G。结型场效应晶体管的源极和漏极在布局上具备对称性，能够互换操纵。若测得场效应晶体管某南北极之间的正、反向电阻值为0或为无限大，则申明该管已击穿或已开路破坏。

2．检测其缩小能力

用万用表R×100档，红表笔接场效应管的源极S，黑表笔接其漏极D，测出漏、源极之间的电阻值RSD后，再用手捏信栅极G，万用表指针会向左或右摆动（大都场效应管的RSD会增大，表针向左摆动；大都场效应管的RSD会减小，表针向右摆动）。只需表针有较大幅度的摆动，即申明被测管有较大的缩小能力。

（二）双栅场效应晶体管的检测

1．电极的辨别

MOS场效应管鉴定黑白，大大都双栅场效应晶体管的管脚地位摆列挨次是不异的，即从场效应晶体管的底部（管体的反面）看，按逆时针标的目的顺次为漏极D、源极S、栅极G1和栅极G2。是以，只需用万用表测出漏极D和源极S，便可找出两个栅极。

检测时，可将万用表置于R×100档，用两表笔别离测肆意两引脚之间的正、反向电阻值。当测出某两脚之间的正、反向电阻均为几十欧姆至几千欧姆（其他各引脚之间的电阻值均为无限大），这两个电极便是漏极D和源极S，另两个电极为栅极G1和栅极G2。

2．估测缩小能力

用万用表R×100档，红表笔接源极S，黑表笔接漏极D，在丈量漏极D与源极S之间的电阻值RSD的同时，用手指捏住两个栅极，插手人体感到旌旗灯号。若插手人体感到旌旗灯号后，RSD的阻值由大变小，则申明该管有一定有缩小能力。万用表指针向右摆越大，申明其缩小能力越强。

3．鉴定其黑白

MOS场效应管鉴定黑白，用万用表R×10档或R×100档，丈量场效应晶体管源极S和漏极D之间的电阻值。一般时，正、反向电阻均为几十欧姆至几千欧姆。且黑表笔接漏极D、红表笔接源极S时测得的电阻值较黑表笔接源极S、红表笔接D时测得的电阻值要略大一些。若测得D、S极之间的电阻值为0或为无限大，则申明该管已击穿破坏或已开路破坏。用万用表R×10k档，丈量其他各引脚（D、S之间除外）的电阻值。一般时，栅极G1与G2、G1与D、G1与S、G2与D、G2与S之间的电阻值均应为无限大。若测得阻值不一般，则申明该管机能变差或已破坏。

若何疾速鉴定其黑白及引脚功效

1.用10K档，内有15伏电池。可供给导通电压。

2.因为栅极等效于电容，与任何脚不通，不管N管或P管都很轻易找出栅极来，不然是坏管。

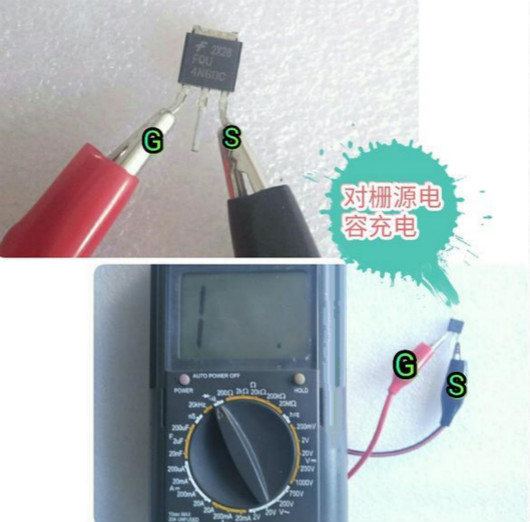

3.操纵表笔对栅源间正向或反向充电，能够使漏源通或断，且因为栅极上电荷能坚持，上述两步可分前后，不用同步，便利。但要放电时需短路管脚或反充。

4.大都源漏间有反并二极管，应注重，及赞助鉴定。

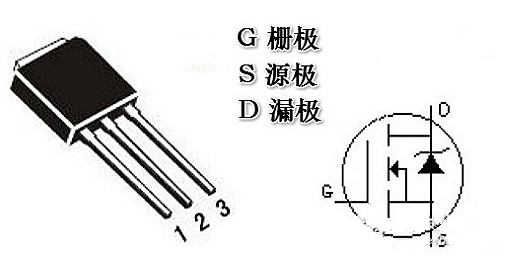

5.大都封庄为字面对自已时，左栅中漏右源。

以上前三点必需把握，后两点矫捷利用，很快就能够判管脚，分黑白。若是对新拿到的不明MOS管，能够经由过程测定来鉴定脚极，只要精确鉴定脚的摆列，能力准确操纵。

管脚测定体例：

①栅极G的测定：用万用表R&TImes;100档，测肆意两脚之间正反向电阻，若此中某次测得电阻为数百Ω），该两脚是D、S，第三脚为G。

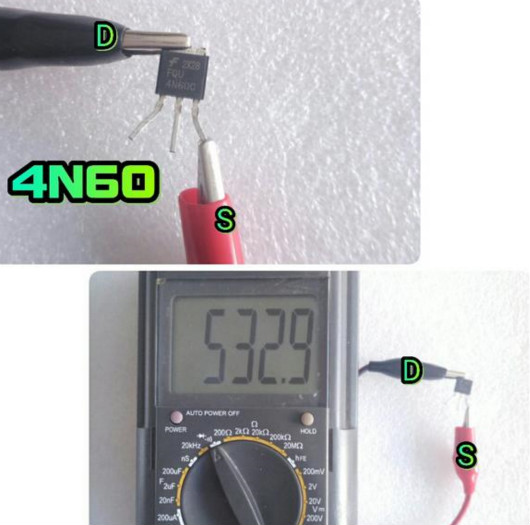

②漏极D、源极S及范例鉴定：用万用表R&;TImes;10kΩ档测D、S问正反向电阻，正向电阻约为0.2&TImes;10kΩ，反向电阻（5一∞）X100kΩ。在测反向电阻时，红表笔不动，黑表笔离开引脚后，与G碰一下，而后归去再接原引脚，呈现两种环境：

a．若读数由本来较大值变为0（0&TImes;10kΩ），则红表笔所接为S，黑表笔为D。用黑表笔打仗G有用，使MOS管D、S间正反向电阻值均为0Ω，还可证实该管为N沟道。

b．若读数仍为较大值，黑表笔不动，改用红表笔打仗G，碰一下以后当即回到原脚，此时若读数为0Ω，则黑表笔接的是S极、红表笔为D极，用红表笔打仗G极有用，该MOS管为P沟道。

怎样鉴定场效应管黑白的注重事变

（1）VMOS管亦分N沟道管与P沟道管,但绝大大都产物属于N沟道管。对P沟道管,丈量时应互换表笔的地位。

（2）今朝市场上还有一种VMOS管功率模块,专供交换机电调速器、逆变器操纵。比方美国IR公司出产的IRFT001型模块,外部有N沟道、P沟道管各三只,组成三相桥式布局。

（3）此刻市售VNF系列(N沟道)产物,是美国Supertex公司出产的超高频功率场效应管,其最高任务频次FP=120MHz,IDSM=1A,PDM=30W,共源小旌旗灯号低频跨导gm=2000μS。合用于高速开关电路和播送、通讯装备中。

（4）操纵VMOS管时必须加适合的散热器后。以VNF306为例,该管子加装140×140×4(mm)的散热器后,最大功率能力到达30W。
