MOS管防反接防过压电路

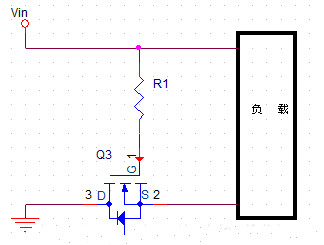

NMOS管防反接电路

MOS过压掩护电路

如上图

MOS过压掩护电路，当电源准确接入时。电流的流向是从Vin到负载，在经由进程NMOS到GND。刚上电时因为NMOS管的体二极管存在，地回路经由进程体二极管接通，后续因为Vgs大于Vgsth门限电压，MOS管导通。当电源接反时，体二极管不通，并且Vgs的电压也不会适合请求，一切NMOS管不通，电路中不电流回路，断路，负载不任务，也不会烧坏，完成了掩护。须要提起的是，当电源普通接入时，电路中的电流是从S到D。与惯例NMOS管利用的电流标的目的是差别的。电路须要注重，普通环境下Vgs不能大于NMOS管的Vgs最大耐压值，若是跨越了可以或许在Vgs下面跨接一个稳压管避免烧坏。

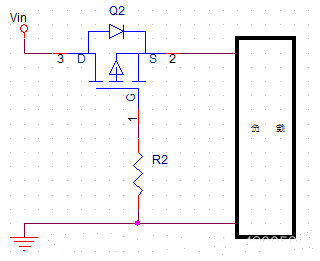

PMOS管防反接电路

MOS过压掩护电路

电路的道理与NMOS管防反接电路近似

防过压电路

MOS过压掩护电路

MOS过压掩护电路，Vin普通输入电压时，稳压管不反向击穿，R3，R4电流根基为0。PNP三极管的Vbe=0，即PNP三极管不导通。PMOS管Q4的Vgs由电阻R5，R6分压决议，PMOS管导通，即电源普通任务。当Vin输入大于普通输入电压，此时Vin>Vbr，稳压管被击穿，其上电压为Vbr。PNP三极管Q1导通，VCE≈0，即PMOS管的Vgs≈0，PMOS管不导通，电路断路，即完成了过压掩护。

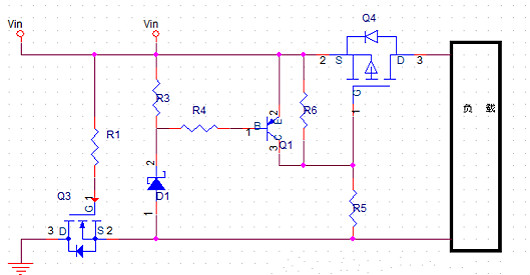

防反接防过压电路一体

MOS过压掩护电路

详解功率型MOS管在电池中的掩护电路

MOS过压掩护电路，MOS管是电子市场不可或缺的主要掩护器件，正因如斯MOS管被誉为“帆海中的帆”，MOS管多年来为浩繁电子产物保驾护航，深受电子世行的爱好，此中最具代表的莫过于MOS管在电池方面的利用，因为磷酸铁锂电池的特征，在利用中须要对其充放电进程停止掩护，以避免过充过放或过热，以保障电池宁静的任务。短路掩护是放电进程中一种极度卑劣的任务前提，本文将先容功率MOS管在这类任务状况的特色，和若何拔取功率MOS管型号和设想适合的驱动电路。

电动自行车的磷酸铁锂电池掩护板的放电电路的简化模子如图1所示。Q1为放电管，利用N沟道加强型MOS管，现实的任务中，按照差别的利用，会利用多个功率MOS管并联任务，以减小导通电阻，加强散热机能。RS为电池等效内阻，LP为电池引线电感。

MOS过压掩护电路

普通任务时，节制旌旗灯号节制MOS管翻开，电池组的端子P+和P-输入电压，供负载利用。此时，功率MOS管一向处于导通状况，功率消耗只要导通消耗，不开关消耗，功率MOS管的总的功率消耗并不高，温升小，是以功率MOS管可以或许宁静任务。可是，当负载产生短路时，因为回路电阻很小，电池的放电才能很强，以是短路电流从普通任务的几十安培俄然增添到几百安培，在这类环境下，功率MOS管轻易破坏。

（1）短路电流大

在电动车中，磷酸铁锂电池的电压普通为36V或48V，短路电流随电池的容量、内阻、线路的寄生电感、短路时的打仗电阻变更而变更，凡是为几百乃至上千安培。

（2）短路掩护时候不能太短

在利用进程中，为了避免瞬态的过载使短路掩护电路误举措，是以，短路掩护电路具备必然的延时。并且，因为电流检测电阻的偏差、电流检测旌旗灯号和体系呼应的延时，凡是，按照差别的利用，将短路掩护时候设置在200μS至1000μS，这请求功率MOS管在高的短路电流下，可以或许在此时候内宁静的任务，这也进步了体系的设想难度。
