加强型绝缘栅场效应督任务道理与耗尽型MOS场效应管—KIA MOS管

绝缘栅场效应晶体督任务道理及特征

加强型绝缘栅场效应管，场效应管(MOSFET)是一种形状与通俗晶体管类似，但节制特征差别的半导体器件。它的输出电阻可高达1015 W，并且建造工艺简略，合用于建造大范围及超大范围集成电路。场效应管也称为MOS管，按其布局差别，分为结型场效应晶体管和绝缘栅场效应晶体管两种范例。在本文只简略先容后一种场效应晶体管。 绝缘栅场效应晶体管按其布局差别，分为N沟道和P沟道两种。每种又有加强型和耗尽型两类。

上面简略先容它们的任务道理。1、加强型绝缘栅场效应管。2、图1是N沟道加强型绝缘栅场效应管表现图。 在一块搀杂浓度较低的P型硅衬底上，用光刻、分散工艺建造两个高搀杂浓度的N+区，并用金属铝引出两个电极，称为漏极D和源极S如图1(a)所示。而后在半导体外表笼盖一层很薄的二氧化硅(SiO2)绝缘层，在漏-源极间的绝缘层上再装一个铝电极，称为栅极G。别的在衬底上也引出一个电极B，这就组成了一个N沟道加强型MOS管。它的栅极与其余电极间是绝缘的。图1(b)所示是它的标记。其箭头标的目的表现由P(衬底)指向N(沟道)。

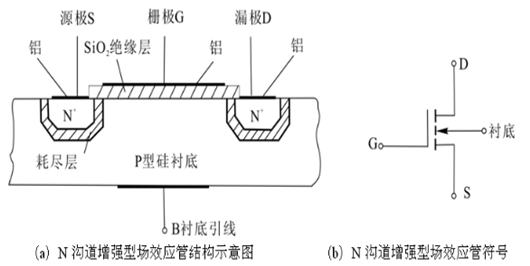

图1 N沟道加强型场效应管

加强型绝缘栅场效应管，场效应管的源极和衬底凡是是接在一路的(大大都场效应管在出厂前已联络好)。从图1(a)能够看出，漏极D和源极S之间被P型存底离隔，则漏极D和源极S之间是两个面对面的PN结。当栅-源电压UGS=0时，即便加上漏-源电压UDS，并且不管UDS的极性若何，总有一个PN结处于反偏状况，漏-源极间不导电沟道，以是这时候漏极电流ID≈0。 若在栅-源极间加上正向电压，即UGS＞0，则栅极和衬底之间的SiO2绝缘层中便发生一个垂直于半导体外表的由栅极指向衬底的电场，这个电场能排挤空穴而吸收电子，是以使栅极四周的P型衬底中的空穴被排挤，剩下不能挪动的受主离子(负离子)，组成耗尽层，同时P衬底中的电子(少子)被吸收到衬底外表。

当UGS数值较小，吸收电子的才能不强时，漏-源极之间仍无导电沟道呈现，如图1(b)所示。UGS增添时，吸收到P衬底外表层的电子就增添，当UGS到达某一数值时，这些电子在栅极四周的P衬底外表便组成一个N型薄层，且与两个N+区相连通，在漏-源极间组成N型导电沟道，其导电范例与P衬底相反，故又称为反型层，如图1所示。UGS越大，感化于半导体外表的电场就越强，吸收到P衬底外表的电子就越多，导电沟道越厚，沟道电阻越小。咱们把起头组成沟道时的栅-源极电压称为开启电压，用UT表现。

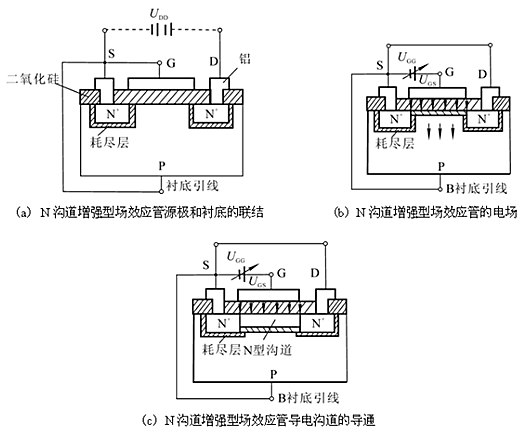

图2 N沟道加强型场效应管的沟道组成图

由上述阐发可知，N沟道加强型场效应管在UGS＜UT时，不能组成导电沟道，场效应管处于停止状况。只要当UGS≥UT时，才有沟道组成，此时在漏-源极间加上正向电压UDS，才有漏极电流ID发生。并且UGS增大时，沟道变厚，沟道电阻减小，ID增大。这是N沟道加强型场效应管的栅极电压节制的感化，是以，场效应管凡是也称为压控三极管。

加强型、耗尽型MOS场效应管

加强型绝缘栅场效应管，按照导电体例的差别，MOSFET又分加强型、耗尽型。所谓加强型是指：当VGS=0时管子是呈停止状况，加上准确的VGS后，大都载流子被吸收到栅极，从而“加强”了该区域的载流子，组成导电沟道。N沟道加强型MOSFET根基上是一种摆布对称的拓扑布局，它是在P型半导体上天生一层SiO2 薄膜绝缘层，而后用光刻工艺分散两个高搀杂的N型区，从N型区引出电极，一个是漏极D，一个是源极S。在源极和漏极之间的绝缘层上镀一层金属铝作为栅极G。

当VGS＝0 V时，漏源之间相称两个面对面的二极管，在D、S之间加上电压不会在D、S间组成电流。栅极加有电压时，若0＜VGS＜VGS(th)时，经由进程栅极和衬底间组成的电容电场感化，将接近栅极下方的P型半导体中的多子空穴向下方排挤，呈现了一薄层负离子的耗尽层；同时将吸收此中的少子向表层活动，但数目无限，缺乏以组成导电沟道，将漏极和源极相同，以是依然缺乏以组成漏极电流ID。

进一步增添VGS，当VGS＞VGS(th)时（ VGS(th)称为开启电压），因为此时的栅极电压已比拟强，在接近栅极下方的P型半导体表层中堆积较多的电子，能够组成沟道，将漏极和源极相同。若是此时加有漏源电压，就能够组成漏极电流ID。在栅极下方组成的导电沟道中的电子，因与P型半导体的载流子空穴极性相反,故称为反型层。跟着VGS的持续增添,ID将不时增添。在VGS＝0V时ID＝0，只要当VGS＞VGS(th)后才会呈现漏极电流，以是,这类MOS管称为加强型MOS管。

VGS对漏极电流的节制干系可用iD＝f(VGS(th))|VDS=const这一曲线描写，称为转移特征曲线，见图3。转移特征曲线的斜率gm的巨细反应了栅源电压对漏极电流的节建造用。 gm的量纲为mA/V，以是gm也称为跨导。

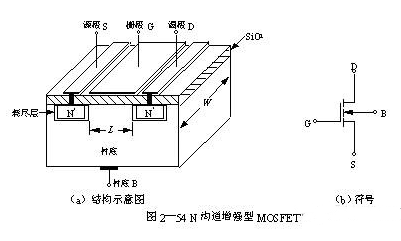

图2—54（a）为N沟道加强型MOSFET的布局表现图，其电路标记如图2—54（b）所示。它是用一块搀杂浓度较低的P型硅片作为衬底，操纵分散工艺在衬底上分散两个高搀杂浓度的N型区（用N+表现），并在此N型区上引出两个欧姆打仗电极，别离称为源极（用S表现）和漏极（用D表现）。在源区、漏区之间的衬底外表笼盖一层二氧化硅（SiO2）绝缘层，在此绝缘层上堆积出金属铝层并引出电极作为栅极（用G表现）。从衬底引出一个欧姆打仗电极称为衬底电极（用B表现）。因为栅极与别的电极之间是彼此绝缘的，以是称它为绝缘栅型场效应管。图2—54（a）中的L为沟道长度，W为沟道宽度。

图2—54所示的MOSFET，当栅极G和源极S之间不加任何电压，即UGS=0时,因为漏极和源极两个N+型区之间隔有P型衬底，相称于两个面对面毗连的PN结，它们之间的电阻高达1012W的数目级，也便是说D、S之间不具有导电的沟道，以是不管漏、源极之间加何种极性的电压，都不会发生漏极电流ID。

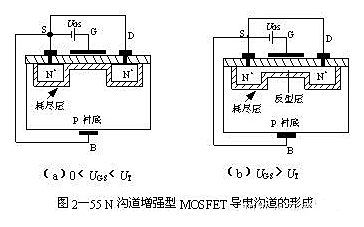

当将衬底B与源极S短接，在栅极G和源极S之间加正电压，即UGS﹥0时,如图2—55（a）所示，则在栅极与衬底之间发生一个由栅极指向衬底的电场。在这个电场的感化下，P衬底外表四周的空穴遭到排挤将向下方活动，电子受电场的吸收向衬底外表活动，与衬底外表的空穴复合，组成了一层耗尽层。若是进一步进步UGS电压，使UGS到达某一电压UT时，P衬底外表层中空穴全数被排挤和耗尽，而自在电子大批地被吸收到外表层，由量变到量变，使外表层变成了自在电子为多子的N型层，称为“反型层”，如图2—55（b）所示。反型层将漏极D和源极S两个N+型区相连通，组成了漏、源极之间的N型导电沟道。把起头组成导电沟道所需的UGS值称为阈值电压或开启电压，用UT表现。明显，只要UGS﹥UT时才有沟道，并且UGS越大，沟道越厚，沟道的导通电阻越小，导电才能越强。这便是为甚么把它称为加强型的原因。

耗尽型。耗尽型是指，当VGS=0时即组成沟道，加上准确的VGS时，能使大都载流子流出沟道，是以“耗尽”了载流子，使管子转向停止。耗尽型MOS场效应管，是在建造进程中，事后在SiO2绝缘层中掺入大批的正离子，是以，在UGS=0时，这些正离子发生的电场也能在P型衬底中“感到”出充足的电子，组成N型导电沟道。

当UDS>0时，将发生较大的漏极电流ID。若是使UGS<0，则它将减弱正离子所组成的电场，使N沟道变窄，从而使ID减小。当UGS更负，到达某一数值时沟道消逝，ID=0。使ID=0的UGS咱们也称为夹断电压，仍用UP表现。UGS<UP沟道消逝，称为耗尽型。
