MOS管辨认及MOS管和IGBT管的辨别-KIA MOS管
信息来历：本站 日期：2020-09-25
1）P沟道与N沟道的辨认。
MOS管辨认，MOSFET在导通时，传输电流的层为P沟道的，则为P沟道MOSFET；传输电流的层为N沟道的，则为N沟道MOSFET。
从道理图中看的话，能够看图上中漏极源极下方所示的为N型硅仍是P型硅。
从代表标记下去辨认的话，则是能够看中间短线上的箭头标的目的，向内则为N沟道，向外则为P沟道。（设想PN结的指向，P在箭尾，N在箭头，接近短线的则标明其属性）
2）耗尽型与加强型的辨认。
因为MOSFET的导电才能便是在导电沟道构成的时辰本领备的，构成沟道则以为其导通，沟道消逝则以为其断开，沟道构成与断开均受VGS的节制。耗尽型MOSFET表现，其沟道在不加电压Vgs的时辰，是存在的，能够懂得为常闭开关。可是在知足节制请求的电压后，则为断开。Vgs的感化便是经由过程电压，使沟道中的多子消失，从而使导电沟道间断，电流没法畅通，开关断开。
加型MOSFET则表现，其沟道在不加电压Vgs的时辰，是不存在的，即懂得为常开开关。可是在知足节制请求的电压后，则为闭合。Vgs的感化便是经由过程电压，使沟道中的多子会聚，从而构成导电沟道，电流能够畅通，开关闭合。从代表标记上辨认的体例，则看中部与门极紧邻的线为三条断线仍是一条长线。三根断线则表现沟道原来不存在，原来为断开，加Vgs后才可闭合，是以为加强型MOSFET，如图1中的所示；一条长线则表现，沟道原来就存在，能够导电，加Vgs后才断开，是以为耗尽型MOSFET，如图2 中所示。
3）源极漏极的辨认。
不管N沟道仍是P沟道的MOSFET，标记中，与中间短线连在一路的为源极，别的一极其漏极。

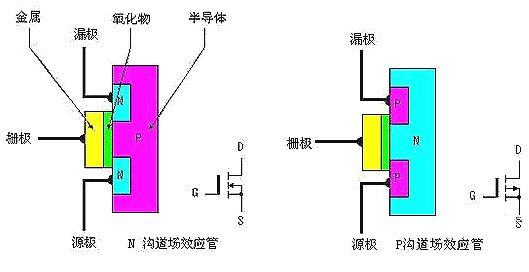

图1 N沟道与P沟道MOSFET道理表示图与对应标记
图2 耗尽型MOSFET道理图及其代表标记
4）二者利用中的辨别（仅针对增添型MOSFET）。
对NMOS管：
先把MOS管的G极和S极短接（用镊子夹一下就好了），而后丈量D极和S极的电阻。测试时电流从S极流到D极，即红笔接S极，黑笔接D极，这个时辰测出来的电阻和普通MOS管测出来的做对照，若是差太大，那必定便是烧了。若是表笔接反了，普通的MOS管测出来的电阻是断路。（二极管存在的原因）若是MOS管过压，普通会形成三端短路，功率电压进入G极，烧掉后面的栅极驱动芯片。若是MOS管过流，则普通烧断路。对PMOS管，则相反，按照二极管的标的目的
a) N沟道MOSFET的电流流向为由D-->S，P沟道的电流流向为S-->D；
b) N沟道MOSFET要使N沟道中多子--电子会聚，是以门极应为正电压，方可同性相吸，是以，Vgs为正电压。详细阀值电压请检查其datasheet。P沟道MOSFET要使P沟道中多子--空穴会聚，是以门极应为负电压，方可同性相吸，是以，Vgs为负电压。详细阀值电压请检查其datasheet。

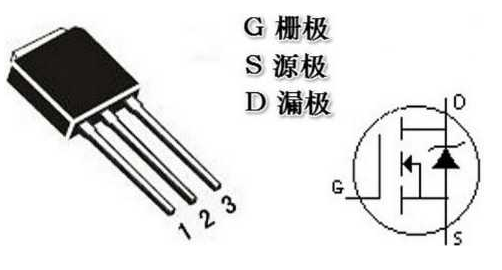

若何辨别MOS管的三个极：MOS管的三个极别离是：G（栅极），D（漏极）s（源及），请求栅极和源及之间电压大于某一特定值，漏极和源及才能导通。
1.判定栅极G
MOS管辨认，MOS管驱动器首要起波形整形和加强驱动的感化：假设MOS管的G旌旗灯号波形不够峻峭，在点评切换阶段会形成大批电能消耗其副感化是下降电路转换效力，MOS管发热严重，易热破坏MOS管GS间存在必然电容，假设G旌旗灯号驱动才能不够，将严重影响波形跳变的时候。
MOS管辨认，将G-S极短路，挑选万用表的R×1档，黑表笔接S极，红表笔接D极，阻值应为几欧至十几欧。若发明某脚与其字两脚的电阻均呈无限大，并且互换表笔后仍为无限大，则证明此脚为G极，因为它和别的两个管脚是绝缘的。
2.判定源极S、漏极D
将万用表拨至R×1k档别离丈量三个管脚之间的电阻。用互换表笔法测两次电阻，此中电阻值较低（普通为几千欧至十几千欧）的一次为正向电阻，此时黑表笔的是S极，红表笔接D极。因为测试条件差别，测出的RDS（on）值比手册中给出的典范值要高一些。
3.丈量漏-源通态电阻RDS（on）
在源-漏之间有一个PN结，是以按照PN结正、反向电阻存在差别，可辨认S极与D极。比方用500型万用表R×1档实测一只IRFPC50型VMOS管，RDS（on）=3.2W，大于0.58W（典范值）。
带阻尼的NPN型IGBT管与N沟道加强型MOMS管的辨认带阻尼的NPN型IGBT管与N沟道加强型MOMS管它们的栅极地位一样，IGBT管的C极地位跟MODS管的D极地位绝对应，IGBT管的e极地位跟MODS管的S极地位绝对应，对它们的黑白判定及及辨别能够用消息态丈量体例来实现。
静态丈量判定MOS管和IGBT管的黑白
先将两个管子的管脚短路放掉静电，MOS管的D极与S极之间有个PN接，正向导通反向停止，因而有Rgd=Rgs=Rds=无限大，Rsd=几千欧。IGBT管的G极到c、e极的电阻应为无限大，即Rgc=Rge=无限大，而IGBT管的之间有阻尼二极管的存在，是以具备单向导电反向停止特征，即Rce=无限大，Rec=几千欧。从这里只能用万用表的电阻档判定出管子的黑白，却辨别不出是那种管子。丈量得阻值很小，则申明管子被击穿，丈量阻值很大，申明管子外部断路。
静态丈量辨别MOS管和IGBT管
先用万用表给管子的栅极施加电压，是场效应管成立起沟道，而后丈量D、S及c、e之间的阻值，按照阻值的差别来辨别MOS管和IGBT管。用万用表的电阻档丈量两个管子的D、S及c、e之间的电阻，因为场效应管已成立沟道，Rds=Rsd≈0，而Rce之间显现电阻Rce，晶体三极管处于缩小状况的导通电阻，Rec为外部阻尼二极管的导通电阻，二者均为几千欧。是以按照丈量可知，两个管子的导通水平不一样，MOS管的D、S之间电阻值是远小于IGBT管c、e之间的电阻值，因而能够分辩出MOS与IGBT管。
