MOSFET管是FET的一种(另外一种是JFET)，能够被制形成加强型或耗尽型，P沟道或N沟道共4品种型，但现实利用的只需加强型的N沟道MOS管和加强型的P沟道MOS管，以是凡是提到NMOS,或PMOS指的便是这两种。
至于为甚么不利用耗尽型的MOS管，不倡议寻根究底。
对这两种加强型MOS管，比拟经常利用的是NMOS.缘由是导通电阻小，且轻易制作。以是开关电源和马达驱动的利用中，普通都用NMOS.上面的先容中，也多以NMOS为主。
MOS管的三个管脚之间有寄生电容存在，这不是咱们须要的，而是由于制作工艺限定产生的。寄生电容的存在使得在设想或挑选驱动电路的时辰要费事一些，但不方法防止，后边再具体先容。开关MOS管任务道理
在MOS管道理图上能够看到，漏极和源极之间有一个寄生二极管。这个叫体二极管，在驱动理性负载(如马达)，这个二极管很重要。趁便说一句，体二极管只在单个的MOS管中存在，在集成电路芯片外部凡是是不的。
MOS管作为开关元件，一样是任务在停止或导通两种状况。由于MOS管是电压节制元件，以是首要由栅源电压uGS决议其任务状况。
任务特征以下：
uGS<开启电压UT:MOS管任务在停止区，漏源电流iDS根基为0,输入电压uDS≈UDD,MOS管处于“断开”状况，其等效电路以下图所示。
uGS>开启电压UT:MOS管任务在导通区，漏源电流iDS=UDD/(RD+rDS)。此中，rDS为MOS管导通时的漏源电阻。输入电压UDS=UDD·rDS/(RD+rDS)，若是rDS《RD,则uDS≈0V,MOS管处于“接通”状况，其等效电路如上图(c)所示。

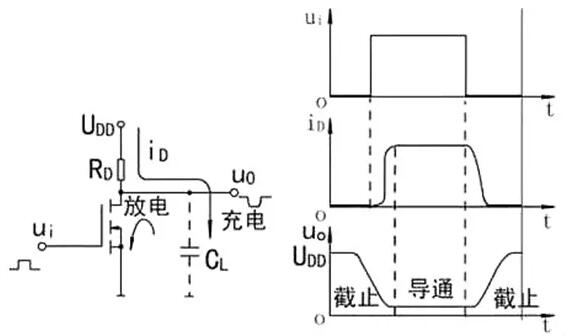

MOS管在导通与停止两种状况产生转换时一样存在过渡进程，但其静态特征首要取决于与电路有关的杂散电容充、放电所需的时辰，而管子自身导通和停止时电荷堆集和消失的时辰是很小的。下图 (a)和(b)别离给出了一个NMOS管构成的电路及其静态特征表示图。
MOS管静态特征表示图
当输入电压ui由高变低，MOS管由导通状况转换为停止状况时，电源UDD经由进程RD向杂散电容CL充电，充电时辰常数τ1=RDCL.以是，输入电压uo要经由进程必然延时才由低电平变为高电平;当输入电压ui由低变高，MOS管由停止状况转换为导通状况时，杂散电容CL上的电荷经由进程rDS停止放电，其放电时辰常数τ2≈rDSCL.可见，输入电压Uo也要颠末必然延时能力改变成低电平。但由于rDS比RD小良多，以是，由停止到导通的转换时辰比由导通到停止的转换时辰要短。
由于MOS管导通时的漏源电阻rDS比晶体三极管的饱和电阻rCES要大良多，漏极外接电阻RD也比晶体管集电极电阻RC大，以是，MOS管的充、放电时辰较长，使MOS管的开关速率比晶体三极管的开关速率低。不过，在CMOS电路中，由于充电电路和放电电路都是低阻电路，是以，其充、放电进程都比拟快，从而使CMOS电路有较高的开关速率。
导通的意义是作为开关MOS管，相称于开关闭合。
NMOS的特征，Vgs大于必然的值就会导通，适合用于源极接地时的环境(低端驱动)，只需栅极电压到达4V或10V就能够了。
PMOS的特征，Vgs小于必然的值就会导通，适合用于源极接VCC时的环境(高端驱动)。可是，固然PMOS能够很便利地用作高端驱动，但由于导通电阻大，价钱贵，替代品种少等缘由，在高端驱动中，凡是仍是利用NMOS.
不论是NMOS仍是PMOS,导通后都有导通电阻存在，如许电流就会在这个电阻上耗损能量，这局部耗损的能量叫做导通消耗。挑选导通电阻小的MOS管会减小导通消耗。此刻的小功率MOS管导通电阻普通在几十毫欧摆布，几毫欧的也有。
MOS在导通和停止的时辰，必然不是在刹时实现的。开关MOS管。MOS两头的电压有一个降落的进程，流过的电流有一个回升的进程，在这段时辰内，MOS管的丧失是电压和电流的乘积，叫做开关丧失。凡是开关丧失比导通丧失大良多，并且开关频次越快，丧失也越大。
导通刹时电压和电流的乘积很大，形成的丧失也就很大。延长开关时辰，能够减小每次导通时的丧失;下降开关频次，能够减小单元时辰内的开关次数。这两种方法都能够减小开关丧失。
跟双极性晶体管比拟，普通以为使MOS管导通不须要电流，只需GS电压高于必然的值，就能够了。这个很轻易做到，可是，咱们还须要速率。
在MOS管的布局中能够看到，在GS，GD之间存在寄生电容，而MOS管的驱动，现实上便是对电容的充放电。对电容的充电须要一个电流，由于对电容充电刹时能够把电容当作短路，以是刹时电流会比拟大。开关MOS管。挑选/设想MOS管驱动时第一要注重的是可供给刹时短路电流的巨细。
第二注重的是，遍及用于高端驱动的NMOS，导通时须若是栅极电压大于源极电压。而高端驱动的MOS管导通时源极电压与漏极电压（VCC）不异，以是这时候栅极电压要比VCC大4V或10V。若是在统一个体系里，要获得比VCC大的电压，就要特地的升压电路了。良多马达驱动器都集成了电荷泵，要注重的是应当挑选适合的外接电容，以获得充足的短路电流去驱动MOS管。
上边说的4V或10V是经常利用的MOS管的导通电压，设想时固然须要有必然的余量。并且电压越高，导通速率越快，导通电阻也越小。此刻也有导通电压更小的MOS管用在差别的范畴里，但在12V汽车电子体系里，普通4V导通就够用了。
