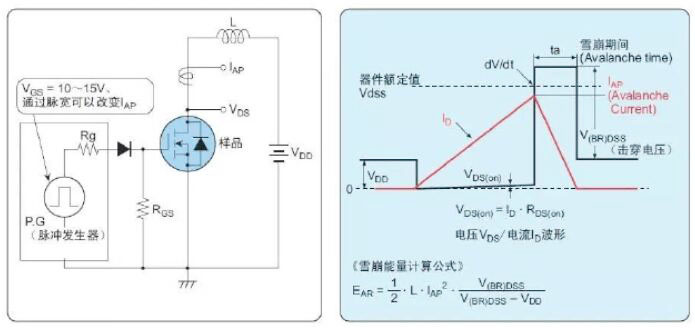

若是在漏极-源极间外加超越器件额外VDSS的电涌电压，并且到达击穿电压V(BR)DSS（按照击穿电流其值差别），并超越必然的能量后就产生粉碎的景象。MOS管粉碎缘由
在介质负载的开关运转断开时产生的回扫电压，或由漏磁电感产生的尖峰电压超越功率MOSFET的漏极额外耐压并进入击穿区而致使粉碎的形式会引发雪崩粉碎。
典范电路：

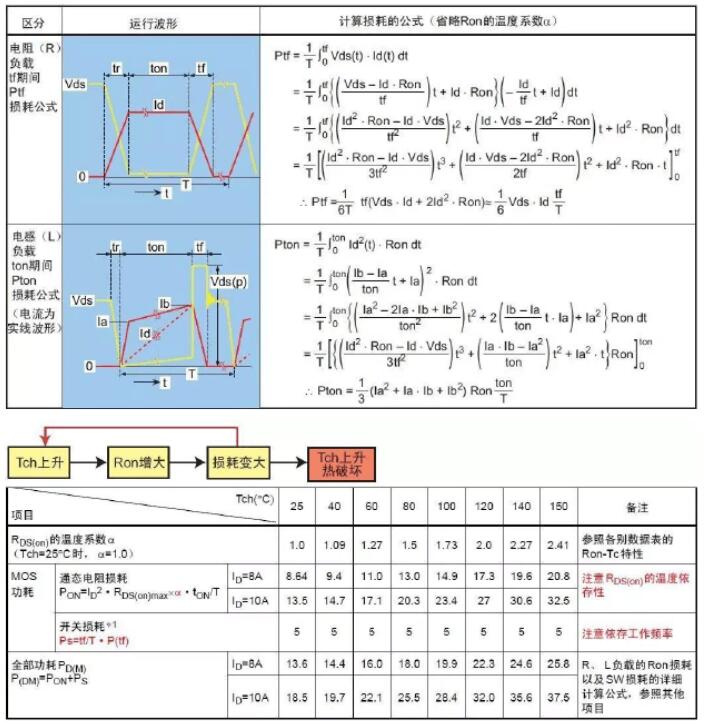

由超越宁静地区引发发烧而致使的。发烧的缘由分为直流功率和瞬态功率两种。
导通电阻RDS(on)消耗（低温时RDS(on)增大，致使必然电流下，功耗增添）由泄电流IDSS引发的消耗（和其余消耗比拟极小）
负载短路
开关消耗（接通、断开）（与温度和任务频次是相干的）内置二极管的trr消耗（高低桥臂短路消耗）（与温度和任务频次是相干的）器件普通运转时不产生的负载短路等引发的过电流，构成刹时部分发烧而致使粉碎。别的，由于热量不相配或开关频次太高使芯片不能普通散热时，延续的发烧使温度超越沟道温度致使热击穿的粉碎。

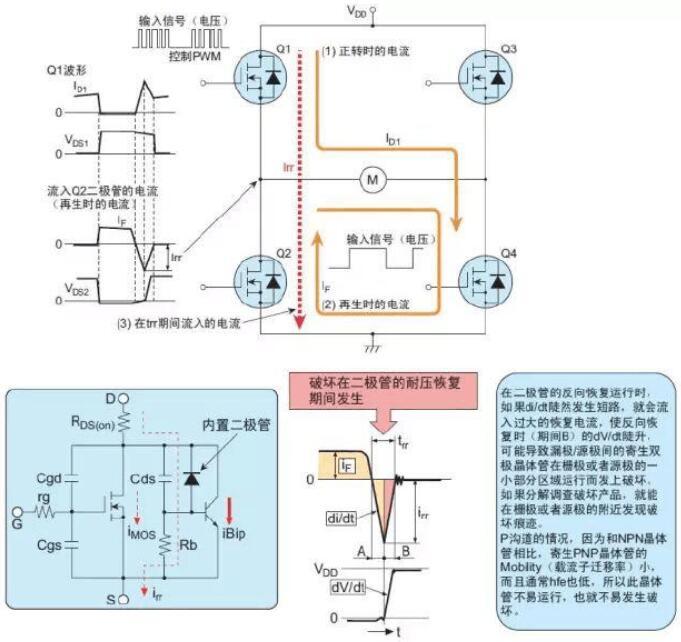

在DS端间组成的寄生二极管运转时，由于在Flyback时功率MOSFET的寄生双极晶体管运转，致使此二极管粉碎的形式。

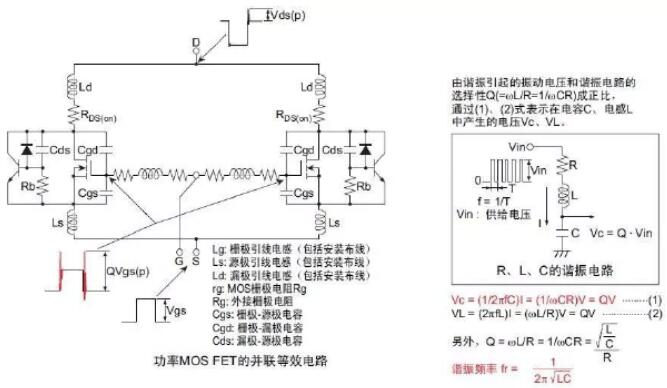

此粉碎体例在并联时特别轻易产生在并联功率MOSFET时未拔出栅极电阻而间接毗连时产生的栅极寄生振荡。高速频频接通、断开漏极-源极电压时，在由栅极-漏极电容
Cgd(Crss)和栅极引脚电感Lg构成的谐振电路上产生此寄生振荡。当谐振前提(ωL=1/ωC)建立时，在栅极-源极间外加远弘远于驱动电压Vgs(in)的振动电压，
由于超越栅极-源极间额外电压致使栅极粉碎，或接通、断开漏极-源极间电压时的振动电压经由过程栅极-漏极电容Cgd和Vgs波形堆叠致使正向反应，是以能够会由于误举措引发振荡粉碎。

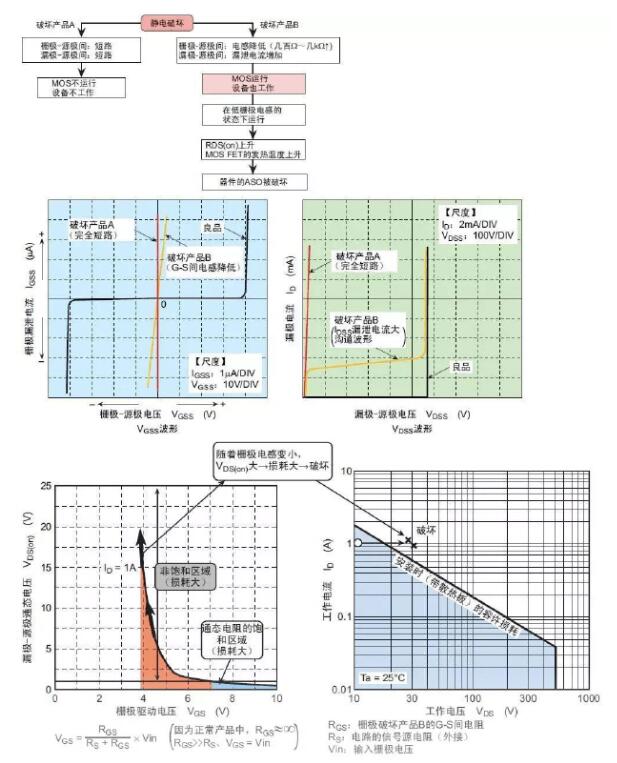

首要有因在栅极和源极之间若是存在电压浪涌和静电而引发的粉碎，即栅极过电压粉碎和由上电状况中静电在GS两头
（包含装置和和测定装备的带电）而致使的栅极粉碎，MOS管粉碎缘由。
防止MOS由于器件发烧而构成的粉碎，须要做好充足的散热设想。若经由过程增添散热器和电路板的长度来供一切MOS管散热，如许就会增添机箱的体积，同时这类散热布局，风量发散，散热结果不好。有些大功率逆变器MOS管会装置透风纸来散热，但装置很费事。 以是MOS管对散热的请求很高，散热前提分为最低和最高，即在运转中的散热环境的高低浮动规模。普通在选购的时辰凡是接纳最差的散热前提为规范，如许在利用的时辰便能够留出最大的宁静余量，即便在低温中也能确保体系的普通运转。
