判定场效应督任务地区，上面先报告MOS管场效应管的四个地区：
1）可变电阻区（也称非饱和区）
知足Ucs》Ucs（th）（开启电压），uDs《UGs-Ucs（th），为图中预夹断轨迹左侧的地区其沟道开启。在该地区UDs值较小，沟道电阻根基上仅受UGs节制。当uGs必然时，ip与uDs成线性干系，该地区类似为一组直线。这时候候场效管D、S间相称于一个受电压UGS节制的可变电阻。
2）恒流区（也称饱和区、缩小区、有源区）
知足Ucs≥Ucs（h）且Ubs≥UcsUssth），为图中预夹断轨迹右侧、但还没有击穿的地区，在该地区内，当uGs必然时，ib几近不随UDs而变更，呈恒流特征。i仅受UGs节制，这时候候场效应管D、S间相称于一个受电压uGs节制的电流源。场效应管用于缩小电路时，普通就任务在该地区，以是也称为缩小区。
3）夹断区（也称停止区）
夹断区（也称停止区）知足ucs《Ues（th）为图中接近横轴的地区，其沟道被全数夹断，称为全夹断，io=0，管子不任务。
4）击穿区位
击穿区位于图中右侧的地区。跟着UDs的不时增大，pn结因蒙受太大的反向电压而击穿，ip急剧增添。任务时应防止管子任务在击穿区。

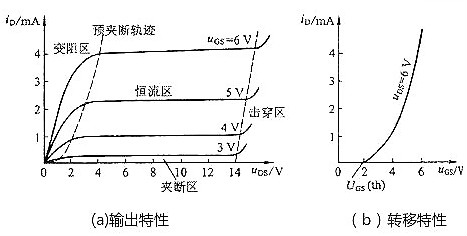

转移特征曲线能够从输出特征曲线。上用作图的体例求得。比方鄙人图（ a）中作Ubs=6V的垂直线，将其与各条曲线的交点对应的i、Us值在ib- Uss 坐标中连成曲线，即获得转移性曲线，如图下（b）所示。
判定场效应督任务地区。起首，咱们以结型N沟道场效应管为例：

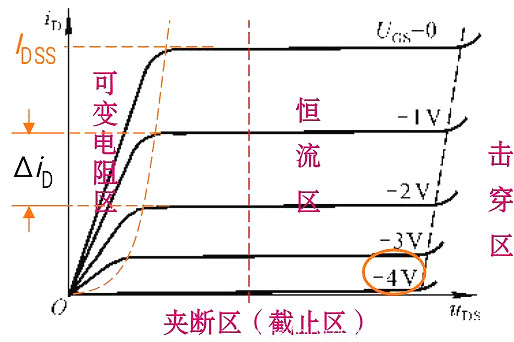

咱们能够看到，输出特征曲线中，场管的任务地区分红了三个局部：
可变电阻区（对应三极管的饱和区）
恒流区（对应三极管的缩小区）
夹断区，也叫停止区（对应三极管的停止区）
大师看到介于可变电阻区和恒流区之间的那条橙色曲线了吗？那条是预夹断轨迹，它是各条曲线上使uDS=uGS?uGS(off) 的点毗连而成的。也便是说，预夹断轨迹知足方程：uDS=uGS?uGS(off)。那末，可变电阻区就应当知足uDS<uGS?uGS(off)。
恒流区就应当知足：uDS>uGS?uGS(off) 。而停止区，就不用多说了，便是知足uGS<uGS(off)。那末，对MOS管的地区判定也是一样的，方程稳定，只是将uGS(off) 改成uGS(th）。
一、场效应管可利用于缩小。因为场效应管缩小器的输出阻抗很高，是以耦合电容能够容量较小，不用利用电解电容器。
二、场效应管很高的输出阻抗很是合适作阻抗变更。经常使用于多级缩小器的输出级作阻抗变更。
三、场效应管能够用作可变电阻。
四、场效应管能够便利地用作恒流源。
五、场效应管能够用作电子开关。
