MOSFET常识-详解MOSFET栅极前100Ω电阻有甚么用

年青的操纵工程师 Neubean 想经由过程测验考试证实，为了取得不变性，是不是是真的必须把一个 100 Ω 的电阻放在 MOSFET 栅极前。

MOSFET，金属-氧化物半导体场效应晶体管，简称金氧半场效晶体管（是一种能够普遍操纵在摹拟电路与数字电路的场效晶体管。MOSFET遵照其“通道”（任务载流子）的极性差别，可分为“N型”与“P型” 的两种范例，凡是又称为NMOSFET与PMOSFET，其余简称上包含NMOS、PMOS等。

高端电流检测简介

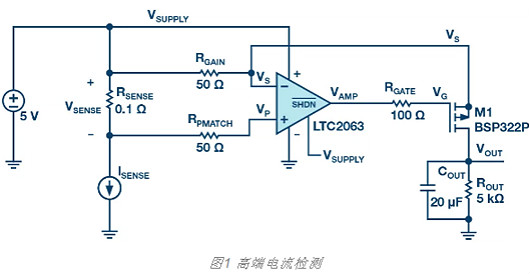

图1中的电路所示为一个典范的高端电流检测示例。

负反应试图在增益电阻RGAIN上强迫施加电压VSENSE。经由过程RGAIN的电流流过P沟道MOSFET (PMOS)，进入电阻ROUT，该电阻组成一个以地为基准的输入电压。总增益为：

电阻ROUT上的可选电容 COUT 的感化是对输入电压滤波。即便 PMOS 的漏极电流疾速跟从检测到的电流，输入电压也会揭示出单顶点指数轨迹。

道理图中的电阻 RGATE 将缩小器与PMOS栅极离隔。其值是几多？经历丰硕的 Gureux 能够会说：“固然是100 Ω！”

测验考试多个阻值

若是栅极和源极之间有充足的电容，或栅极电阻充足大，则应当能够致使不变性题目。一旦必定RGATE和CGATE彼此会发生倒霉影响，则能够揭开100 Ω或任何栅极电阻值成为公道谜底的缘由。

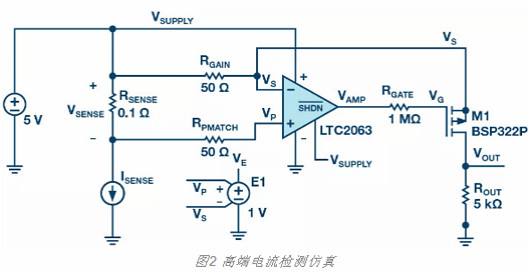

图2所示为用于凸显电路行动的LTspice仿真示例。经由过程仿真来揭示不变性题目，他觉得，不变性题目会跟着RGATE的增大而呈现。究竟成果，来自RGATE和CGATE的顶点应当会鲸吞与开环接洽干系的相位裕量。可是，使人诧异的是，在时域呼应中，一切RGATE值都未呈现任何题目。

电路并不简略

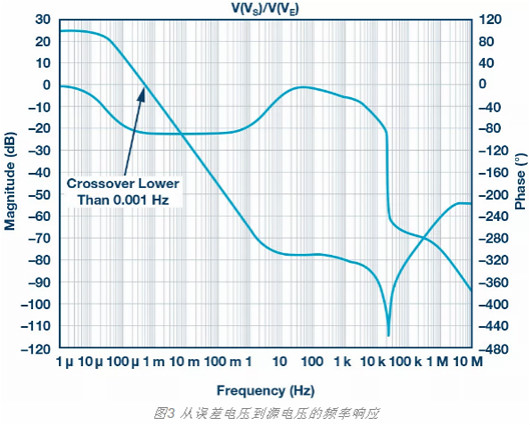

在研讨频次呼应时，认识到，须要明白甚么是开环呼应。若是与单元负反应连系，组成环路的正向途径会从差值起头，竣事于成果负输入端。咱们摹拟了VS/(VP – VS)或VS/VE，并将成果绘制成图。图3所示为该开环呼应的频域图。在图3的波特图中，直流增益很小，并且交越时未发明相位裕量题目。现实上，从全体上看，这幅图显现很是奇异，由于交越频次小于0.001 Hz。

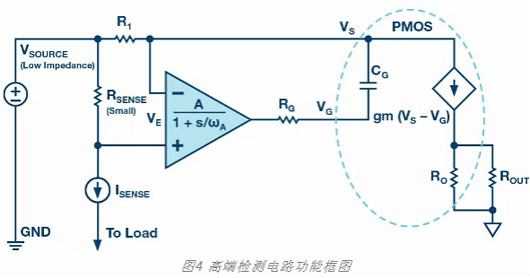

将电路分化成节制体系的成果如图4所示。就像几近一切电压反应运算缩小器一样，LTC2063具备高直流增益和单顶点呼应。该运算缩小器缩小偏差旌旗灯号，驱动PMOS栅极，使旌旗灯号经由过程RGATE– CGATE滤波器。CGATE和PMOS源一路毗连至运算缩小器的–IN输入端。RGAIN从该节点毗连至低阻抗源。即便在图4中，能够看起来RGATE– CGATE滤波器应当会致使不变性题目，特别是在RGATE比RGATE大良多的环境下。究竟成果，会间接影响体系RGATE电流的CGATE电压滞后于运算缩小器输入变更。

对为甚么RGATE和CGATE不致使不不变，咱们供给了一种诠释：“栅极源为牢固电压，以是，RGATE – CGATE电路在这里是有关紧急的。你只须要按以下体例调剂栅极和源便可。这是一个源极跟从器。”

经历更丰硕的共事说：“现实上，不是如许的。只需当PMOS作为电路里的一个增益模块一般任务时，环境才是如许的。”

受此开导，思虑数学题目——如果能间接摹拟PMOS源对PMOS栅极的呼应，成果会若何？换言之，V(VS)/V(VG)是甚么？等式：

此中，

运算缩小器增益为A，运算缩小器顶点为ωA。

甚么是gm？对一个MOSFET，看着图1中的电路，当经由过程RSENSE的电流为零时，经由过程PMOS的电流应当为零。当电流为零时，gm为零，由于PMOS现实上是封闭的，未被操纵、无偏置且无增益。当gm = 0时，VS/VE为0，频次为0 Hz，VS/VG为0，频次为0 Hz，以是，底子不增益，图3中的曲线图能够是有用的。

试图用LTC2063发明不不变题目

带来这点启迪，Neubean很快就用非零的ISENSE测验考试停止了一些仿真。

图5为从VE到VS的呼应增益/相位图，该曲线逾越0dB以上到0dB以下，看起来要一般良多。图5应当显现约莫2 kHz时，100 Ω下有大量的PM，100 kΩ下PM较少，1 MΩ下乃至更少，但不会不不变。

Neubean离开测验考试室，用高端检测电路LTC2063获得一个检测电流。他拔出一个高RGATE值，先是100 kΩ，而后是1 MΩ，但愿能看到不不变的行动，或最少呈现某类振铃。可怜的是，他都不看到。他测验考试加大MOSFET里的漏极电流，先增添ISENSE，而后操纵较小的RGAIN电阻值。成果依然没能使电路呈现不不变题目。

他又回到了仿真，测验考试用非零ISENSE丈量相位裕量。即便在仿真前提下也很难，乃至不能够发明不不变题目或低相位裕度题目。

Neubean找到Gureux，问他为甚么没能使电路变得不不变。Gureux倡议他研讨一下详细的数字。Neubean已对Gureux精深莫测的话习觉得常，以是，他研讨了RGATE和栅极总电容组成的现实顶点。在100 Ω和250 pF下，顶点为6.4 MHz；在100 kΩ下，顶点为6.4 kHz；在1 MΩ下，顶点为640 Hz。LTC2063增益带宽积(GBP)为20 kHz。当LTC2063具备增益时，闭环交越频次能够轻松下滑至RGATE– CGATE顶点的任何感化以下。

能够呈现不不变题目

认识到运算缩小器静态范围须要延长至RGATE– CGATE顶点的范围之外，Neubean挑选了一个更高增益带宽积的运放。LTC6255 5 V运算缩小器能够间接插手电路，增益带宽积也比拟高，为6.5 MHz。

Neubean孔殷地用电流、LTC6255、100 kΩ栅极电阻和300 mA检测电流停止了仿真。

而后，Neubean在仿真里增添了RGATE。当RGATE充足大时，一个额定的顶点能够会使电路变得不不变。

图6和图7显现的是在高RGATE值前提下的仿真成果。当检测电流坚持300 mA不变时，仿真会呈现不不变环境。

测验考试成果

为了解电流是不是会在检测非零电流时呈现非常行动，Neubean用差别步进的负载电流和三个差别的RGATE值对LTC6255停止了测试。在刹时开关切入更多并行负载电阻的环境下，ISENSE从60 mA的基数过分到较高值220 mA。这里不零ISENSE丈量值，由于咱们已证实，那种环境下的MOSFET增益太低。

现实上，图8终究标明，操纵100 kΩ和1 MΩ电阻时，不变性确切会遭到影响。由于输入电压会遭到严酷滤波，以是，栅极电压就变成了振铃检测器。振铃表现相位裕量糟或为负值，振铃频次显现交越频次。

脑筋风暴时候

Neubean认识到，固然看到过良多高端集成电流检测电路，但可怜的是，工程师底子有力决议栅极电阻，由于这些都是集成在器件傍边的。详细的例子有AD8212、LTC6101、LTC6102和LTC6104高电压、高端电流检测器件。现实上，AD8212接纳的是PNP晶体管而非PMOS FET。他告知Gureux说：“真的没干系，由于古代器件已处理了这个题目。”

仿佛早等着这一刻，传授几近打断了Neubean的话，说道：“咱们假定，你要把极低电源电流与零漂移输入平衡连系起来，比方装置在偏僻地点的电池供电仪器。你能够会操纵LTC2063或LTC2066，将其作为主缩小器。或你要经由过程470 Ω分流电阻测到高等级电流，并尽能够精确、尽能够削减噪声；那种环境下，你能够须要操纵ADA4528，该器件撑持轨到轨输入。在这些环境下，你须要与MOSFET驱动电路打交道。”

明显，只需栅极电阻过大，使高端电流检测电路变得不不变是有能够的。Neubean向乐于助人的教员Gureux谈起了本身的发明。Gureux表现，现实上，RGATE确切有能够使电路变得不不变，但起头时没能发明这类行动是由于题目的提法不准确。须要有增益，在以后电路中，被测旌旗灯号须如果非零。

Gureux回覆说：“必定，当顶点腐蚀交越处的相位裕量时，就会呈现振铃。可是，你增添1 MΩ栅极电阻的行动是很是荒诞的，乃至100 kΩ也是猖狂的。记着，一种杰出的做法是限定运算缩小器的输入电流，避免其将栅极电容从一个供电轨转向另外一个供电轨。”

MOSFET操纵上风

1、场效应晶体管是电压节制元件，而双极结型晶体管是电流节制元件。在只许可从取较少电流的环境下，应选用处效应管；而在旌旗灯号电压较低，又许可从旌旗灯号源取较多电流的前提下，应选用双极晶体管。

2、有些场效应管的源极和漏极能够交换操纵，栅压也可正可负，矫捷性比双极晶体管好。

3、场效应管是操纵大都载流子导电，以是称之为单极型器件，而双极结型晶体管是即有大都载流子，也操纵多数载流子导电。是以被称之为双极型器件。

4、场效应管能在很小电流和很低电压的前提下任务，并且它的制作工艺能够很便利地把良多场效应管集成在一块硅片上，是以场效应管在大范围集成电路中获得了普遍的操纵。
