详解电流旌旗灯号在节制回路中的感化及电流三大效应

电流及电流分类

简介：

导体中的自在电荷在电场力的感化下做有法则的定向活动就构成了电流。电学上划定：正电荷定向活动的标的目的为电流标的目的。工程中以正电荷的定向活动标的目的为电流标的目的，电流的巨细则以单元时候内流经导体截面的电荷Q来表现其强弱，称为电流强度。大天然有良多种承载电荷的载子。比方：导电体内可挪动的电子、电解液内的离子、等离子体内的电子和离子、强子内的夸克。这些载子的挪动，构成了电流。

分类：

电流分为交换电流和直流电流。

交换电：巨细和标的目的都产生周期性变更。糊口中插墙式电器操纵的是民用交换电源。交换电在家庭糊口、产业出产中有着普遍的操纵，糊口民用电压220V、通用产业电压380V，都属于风险电压。

直流电：标的目的不随时候产生转变。糊口中操纵的可挪动外置式电源供给的的是直流电。直流电普通被普遍操纵于手电筒（干电池）、手机（锂电池）等各种糊口小电器等。干电池（1.5V）、锂电池、蓄电池等被称之为直流电源。由于这些电源电压都不会跨越24V，以是属于宁静电源。

详解电流旌旗灯号在节制回路中的感化

在 Buck 转换器中，电感电流旌旗灯号经常被操纵于节制回路中以完成杰出的节制成果，它比输入电压偏差旌旗灯号来得更早，成果也更好。

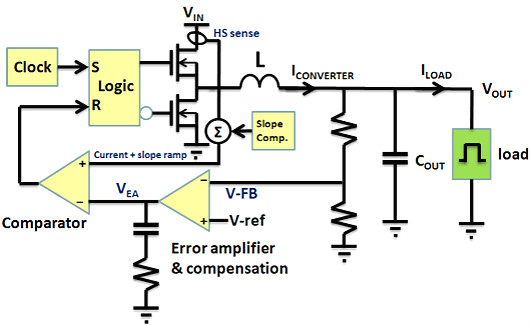

这是电流形式节制体系的表示图，输入电压的取样旌旗灯号起首被用来与参考电压停止比拟，二者之间的差别被缩小转换为电流旌旗灯号在 RC 电路里停止积累，由此获得的填补电压 VEA 成为电流比拟器的参考输入。

电流比拟器的别的一个输入是来自上桥开关的电流旌旗灯号，这个电流旌旗灯号会因每个时钟周期起头时被置位的 SR 触发器的输入使上桥开关导通而起头增添，当它增添到跨越 VEA 时，SR 触发器便被复位，因此上桥停止、下桥导通，电感电流起头降落，电路进入期待状况，直到下一个周期起头再反复上述进程。

若是输入电压的反映旌旗灯号与参考电压比拟太低了，偏差缩小器的输入旌旗灯号便会比拟大，VEA 便会被推到一个比拟高的处所，如许就给上桥导通时代的电流增添留下了比拟多的空间，这也象征着上桥导通的时长会比拟长，而由时钟旌旗灯号周期所肯定的总时长是肯定的，留给下桥导通的时长就会延长，电感电流鄙人桥导通时代的降落就会比拟少，如许就获得了占空比晋升、电感电流均值晋升的成果。

若是输入电压的反映旌旗灯号比参考电压高了，则上述的推理进程就会反过去，最初咱们获得的论断便是输入电压被不变在咱们但愿的程度上的成果。

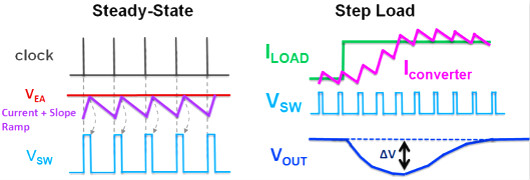

上图展现的是电流形式节制回路在不变环境下和负载呈现阶跃回升景象下的各点波形图，从中能够看到偏差缩小器的输入 VEA 对输入电流峰值的限定成果。负载阶跃会形成输入电压偏离稳态值的成果，这个偏离会由于输入电容的储能而呈现滞后。

输入电压偏离稳态值的成果还会经由进程积累今后才成为 VEA，因此由负载的阶跃所带来的输入电压的变更要颠末一段时候的提早今后才会反映在电感电流的变更上，这带来了不变的成果，同时也致使了呼应的滞后，咱们在获得益处的同时也在蒙受必然的缺乏。

在 COT 节制架构中，负载电流的增添直接致使输入电压纹波的增添，由于这类电流在流经输入电容的 ESR 时直接就转换为电压旌旗灯号了，而一旦输入电压反映旌旗灯号低于参考电压，新的一次上桥导通进程当即就会产生，电感电流当即起头增添以填补输入电压的丧失，以是 COT 节制架构具备瞬态呼应速率快的特征。

每次牢固时长的导通进程竣事今后，颠末一个最小化的停止时段，若是电压反映旌旗灯号依然低于参考电压，新的一次导通进程就会产生，这个进程会一向停止到电压反映旌旗灯号高于参考电压为止。

输入电压的降低是由输入电容的储能和流经输入电容 ESR 的电流纹波形成的，若是输入电容的 ESR 变小了，反映获得的输入电压纹波旌旗灯号就会变小，不得当的导通进程就轻易产生，这就呈现了不不变的题目，而恰恰此刻大批用作输入电容的陶瓷电容就有这个特征，以是 COT 架构在碰到陶瓷电容今后就呈现了题目。

立锜科技为了处理这个题目，搞了一个改良型的 ACOT? 节制架构，它在 COT 节制架构中拔出了一个电感电流摹拟装配，让它的输入与反映旌旗灯号连系为一体供比拟器操纵，相称于直接晋升了 ESR 反映的电流旌旗灯号的幅度，获得了改良 COT 不变性的成果。

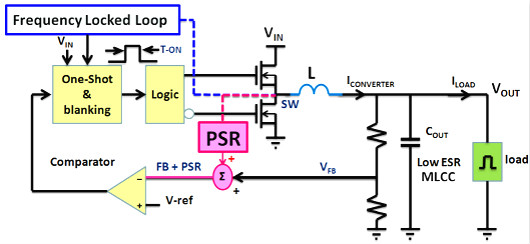

图中的 PSR 便是电感电流旌旗灯号摹拟装配，它的输入与反映旌旗灯号 VFB 连系为一体成为比拟器的输入。PSR 不是一个现实的电流检测电路，可是具备电流检测的成果，这也能够看做是一个立异性的行动。

图中所示的别的一个立异是标注为 Frequency Locked Loop 的设想，它的感化是丈量现实的任务频次，而后与预设的任务频次停止比拟，借此调理单脉冲产生器的脉冲时长，这个时长也便是上桥的每次导通的时候长度，最初使全部电路的任务频次根基坚持不变，而原本的 COT 节制架构是没法做到这一点的，它会跟着任务前提的变更而变更。

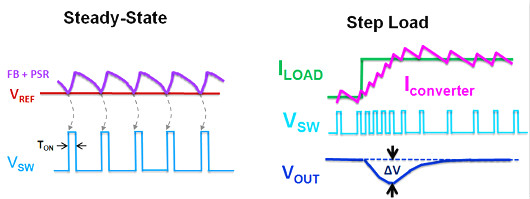

这幅图显现的是接纳 ACOT? 节制架构的 Buck 器件在稳态时的任务波形和它在碰到负载阶跃时的呼应进程。在稳态波形中，咱们能够看到反映旌旗灯号涉及参考电压时触发导通进程的环境，输入电压纹波在此中起了很重要的感化。

在阶跃呼应的波形图中，咱们能够看到阶跃负载致使的持续呈现的导通进程对输入偏差的改正感化，其表现要比电流形式的表现好很多，一点牵丝攀藤的景象都不。

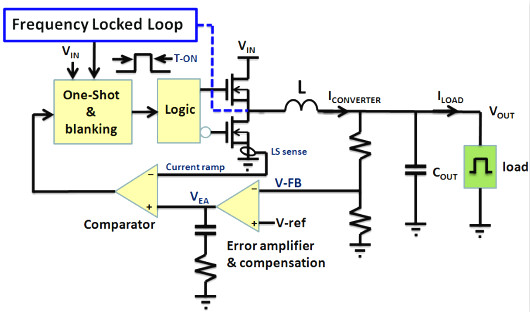

一种将电流形式的益处和 COT 形式的益处连系在一路的做法是被称为 CMCOT 的节制架构：

在此架构中，输入电压的偏差颠末偏差缩小器转换为参考电压 VEA，这个旌旗灯号将与取自下桥的电流旌旗灯号停止比拟，一旦发明该电流低于 VEA，一次牢固时长的上桥导通进程就会被触发，这将使得电感电流敏捷回升以填补输入电压的降落丧失，如许就既有电流形式不变的特征，又有 COT 形式疾速呼应的特征，因此致使了一种介于电流形式和 COT 形式之间的综合性成果。

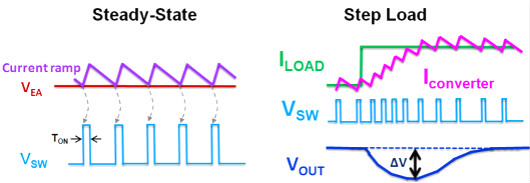

下图是稳态形式下 CM-COT 电路各点的任务波形图和负载阶跃形式下 CM-COT 的呼应进程图，咱们能够看到电感电流的谷值点直打仗发了上桥的导通进程。

电流的三大效应

1、热效应

导体通电时会发烧，把这类景象叫做电流热效应。比方：比拟熟习的焦耳定律，是定量申明传导电流将电能转换为热能的定律。

2、磁效应

电流的磁效应：奥斯特发明，任何通有电流的导线，都能够在其四周产生磁场的景象，称为电流的磁效应。

3、化学效应

电的化学效应首要是电流中的带电粒子（电子或离子）到场而使得物资产生了化学变更。化学中的电解水或电镀等都是电流的化学效应。
