MOSFET导经由进程程详解，MOSFET简称金氧半场效晶体管（Metal-Oxide-Semiconductor Field-Effect Transistor, MOSFET）是一种能够普遍利用在摹拟电路与数字电路的场效晶体管（field-effect transistor）。MOSFET遵照其“通道”（任务载流子）的极性差别，可分为“N型”与“P型” 的两种范例，凡是又称为NMOSFET与PMOSFET，其余简称上包含NMOS、PMOS等。

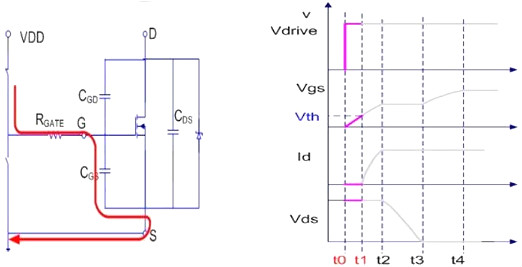

T0~T1：驱动经由进程Rgate对Cgs充电，电压Vgs以指数的情势回升。

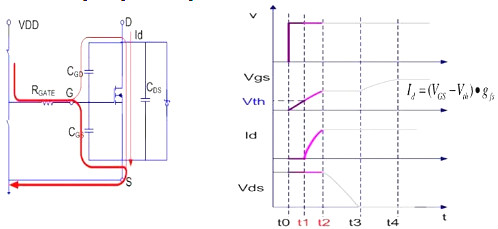

T1~T2：Vgs到达MOSFET开启电压，MOSFET进入线性区，Id迟缓回升，至T2时辰Id到达饱和或是负载最大电流。在此时代漏源极之间仍然蒙受近乎全数电压Vdd。

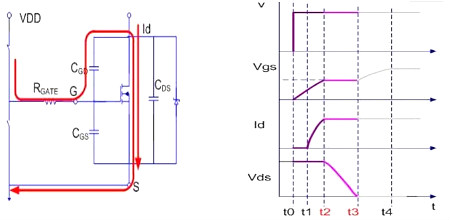

T2~T3：T2时辰 Id到达饱和并保持稳定值，MOS管任务在饱和区，Vgs牢固稳定， 电压Vds起头降落。此时代Cgs不再耗损电荷， VDD起头给Cgd供给放电电流。

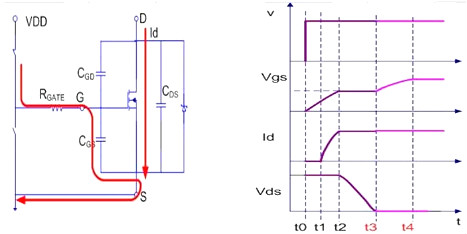

T3~T4： 电压Vds降落到0V，VDD持续给Cgs充电，直至Vgs=VDD，MOSFET实现导经由进程程。
主要申明：
Vgs的各个阶段的时候跨度同栅极耗损电荷成比例（因△Q = IG△T，而IG在此处为恒流源之输入）。
T0 ~ T2跨度代表了Ciss（VGS+ CGD）所耗损的电荷，对应于器件规格书中供给的参数Qgs(Gate to Source Charge)。
T2 ~ T3跨度代表了CGD（或称为米勒电容）耗损的电荷，对应于器件规格书中供给的参数Qds(Gate to Drain (“Miller”) Charge)。
T3时辰前耗损的一切电荷便是驱动电压为Vdd、电流为Id的MOSFET所需要完整守旧的起码电荷需要量。T3今后耗损的额定电荷并不表现驱动所必须的电荷，只表现驱动电路供给的过剩电荷罢了 。
开关丧失：在MOSFET导通的进程中，两头的电压有一个降落的进程，流过的电流有一个回升的进程，那末这段时候里，MOS管丧失的是电压和电流的乘积，称为开关丧失。
导通耗损： MOS管在导通以后，电流在导通电阻上耗损能量，称为导通耗损。
全体特征表现：
驱动电量请求：
△Q t0 ~ t4= (t4－t0 )IG = VG（CGS + CGD）+ VDDCGD
驱动电流请求：
IG =△Q t0 ~ t4 /(t4－t0 )≈△Q t0 ~ t3 / (t3－t0 )≈Qg/(Td(on) + Tr)
驱动功率请求：
Pdrive=∫t4－t0 vg(t)ig(t)≈VG△Q≈VG〔VG（CGS+CGD）+ VDDCGD〕
驱动电阻请求：
RG = VG / IG
普通地能够按照器件规格书供给的以下几个参数作为早期驱动设想的计较假定：
a) Qg(Total Gate Charge)：作为最小驱动电量请求。
b)响应地可得到最小驱动电流请求为IG ≈Qg/(td(on)+tr)。
c)Pdrive=VG *Qg作为最小驱动功率请求。
d)响应地，均匀驱动耗损为VG *Qg*fs

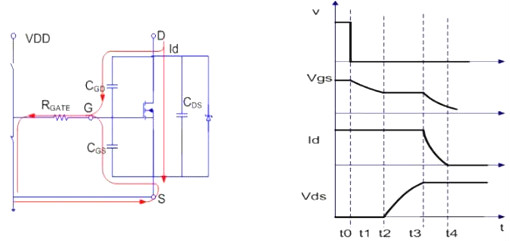

MOSFET关断进程是开经由进程程的反进程，如上图表示。
