本文首要讲mosfet操纵开关电路中。mosfet简称金氧半场效晶体管（Metal-Oxide-Semiconductor Field-Effect Transistor, MOSFET）是一种能够普遍操纵在摹拟电路与数字电路的场效晶体管（field-effect transistor）。 [1] MOSFET遵照其“通道”（任务载流子）的极性差别，可分为“N型”与“P型” 的两种范例，凡是又称为NMOSFET与PMOSFET，其余简称上包含NMOS、PMOS等。
mosfet操纵，在一些简略的小功率开关电路中，操纵双极结型三极管（BJT，Bipolar Junction Transistor）作为开关管时能够会碰到输入电流缺乏，BJT任务状况没法准确设置装备摆设，进而没法完成电路功效的情况。
比方图1所示的一个操纵BJT SS8050LT作为开关管的加热节制电路，BJT为共射极毗连。将BJT视为一个二端口搜集，输入端口为电阻与NTC型热敏电阻组成的基极分压回路，参数别离为基极-发射极电压和流入基极的电流；输入端口不毗连任何负载，参数别离为集电极与发射极两头的电压和集电极电流。49Ω基极电阻作为发烧器件，由8个390Ω电阻并联而成。
图1BJT加热节制电路
图1所示的加热节制电路设想的功效可描写为：当情况温度为常温25℃时，热敏电阻的阻值为10.000kΩ，基极-发射极电压，BJT未导通，电路未任务；当情况温度降落到10℃时，热敏电阻的阻值增大至17.958kΩ，基极-发射极电压，BJT导通，集电极电流流过基极电阻，电阻发烧，电路普通任务。
较着，电路中BJT的任务状况须要处于饱和区内，保障电压尽能够多的电压落在基极电阻的两头，进步电阻的发烧功率。按照BJT的任务道理可知，BJT的发射极和集电极均处于正向偏置的地区为饱和区。在这一地区内，普通有，是以集电极内电场被削弱，集电极搜集载流子的才能削弱，这时候电流分派干系不再知足，随增添而敏捷回升，如图2所示。饱和区内的很小，称为BJT的饱和压降，其巨细与及有关。图中虚线是饱和区与缩小区的分界限，称为临界饱和线。对小功率管，能够以为当（即）时，BJT处于临界饱和（或临界缩小）状况。

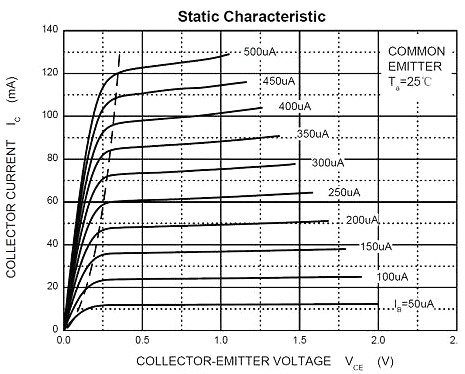

图2BJT SS8050LT共射极毗连时的输入特征曲线
要想使BJT任务在饱和区内，就要增大基极-发射极电压，而情况温度越低，热敏电阻阻值越大，从而增大。可是必须注重到，BJT输入端口的基极分压回路电阻越大，输入电流则越小。详细来讲，在BJT导通后，基极-发射极电压，基极分压回路总电流，从图1.2中能够看出，流入基极的电流太小，BJT没法任务在普通状况下，电路功效没法完成。并且由于NTC型热敏电阻的器件选型限定，没法改用更小阻值的分压电阻来降落基极分压回路的总电阻值。对这类BJT流控器件的限定，能够接纳MOSFET压控器件来取代。
MOSFET全称为Metal-Oxide-Semiconductor Field Effect Transistor，中文名称为金属-氧化物-半导体场效应管。跟着制作工艺的成熟，MOSFET兼有体积小、分量轻、耗电省、寿命长等特色。并且MOSFET另有输入阻抗高、噪声低、热不变性好、抗辐射才能强等长处，是以取得了普遍的操纵，出格是在大范围和超大范围集成电路中据有首要的位置。
作为一种场效应管（FET），MOSFET为单极型器件，即管子只需一种载流子（电子或空穴）导电。从导电载流子的带电极性来看，MOSFET有N（电子型）沟道和P（空穴型）沟道之分；按照导电沟道组成机理差别，又有加强型（E型）和耗尽型（D型）的区分。

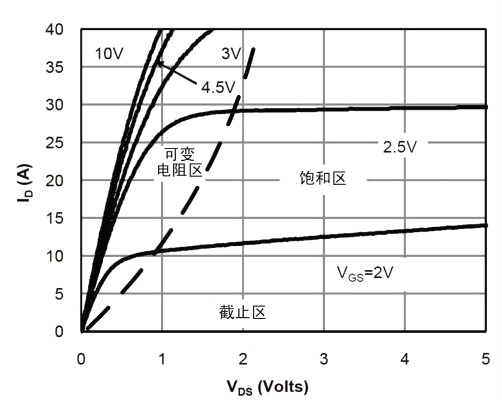

mosfet操纵，以N沟道加强型MOSFET AO3400A举例，AO3400A的输入特征如图4所示。将曲线图分为三个地区，别离为停止区、可变电阻区、饱和区（恒流区又称缩小区）。
1)停止区
那时，导电沟道还没有组成，，为停止任务状况。
2)可变电阻区
那时，MOSFET处于可变电阻区，此时输入电阻受节制。
3)饱和区
当，且时，MOSFET进入饱和区。不随变更，而是由栅源极电压节制。

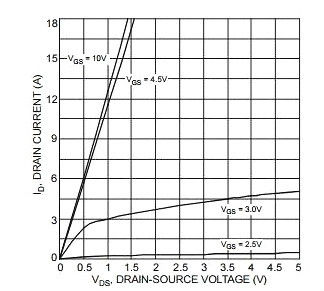

图4AO3400A输入特征
mosfet操纵，按照上述MOSFET的道理论述，在下面提到的加热节制电路中应当接纳N沟道加强型MOSFET取代原本的BJT，这里挑选AO3400A，因而有如图5所示的MOSFET共源极缩小电路。由于MOSFET是电压节制器件，以是供给适合的栅源极电压，就能够成立适合的静态任务点，使电路任务在普通状况。
图5MOSFET加热节制电路
按照N沟道加强型MOSFET AO3400A的数据手册，AO3400A的开启电压在常温25℃下为。当情况温度降落到10℃时，电路起头任务。此时NTC型热敏电阻的阻值增大至17.958kΩ，MOSFET导通，即栅源极电压，在这里须要将分压电阻的阻值调剂为47kΩ。跟着温度的降落，栅源极电压增大，流过发烧电阻的电流也跟着增大。
举例申明，当情况温度降落到-20℃时，热敏电阻的阻值增大至67.801kΩ，栅源极电压增大至。操纵万用表实测获得漏源极电压，申明MOSFET任务在可变电阻区内；同时测得漏极电流，可计较获得发烧电阻的功率为，现实发烧结果靠得住，电路功效完成。
详解mosfet操纵在开关电路中的操纵后，此刻来看看mosfet的开关特征。MOS管最较着的特色也是具备缩小才能。不过它是经由过程栅极电压uGS节制其任务状况的，是一种具备缩小特征的由电压uGS节制的开关元件。
1、静态特征

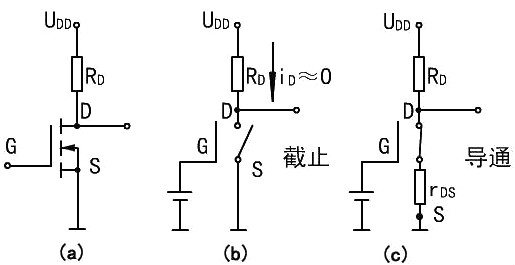

MOS管作为开关元件，一样是任务在停止或导通两种状况。由于MOS管是电压节制元件，以是首要由栅源电压uGS决议其任务状况。图下(a)为由NMOS加强型管组成的开关电路。
2、 漏极特征
反应漏极电流iD和漏极-源极间电压uDS之间干系的曲线族叫做漏极特征曲线，简称为漏极特征，也便是表现函数 iD=f(uDS)|uGS的多少图形，如图（a）所示。当uGS为零或很小时，由于漏极D和源极S之间是两个面对面的PN结，即便在漏极加上正电压（uDS>0V），MOS管中也不会有电流，也即管子处在停止状况。
当uGS大于开启电压UTN时，MOS管就导通了。由于在UGS=UTN时，栅极和衬底之间发生的电场已增添到充足强的程度，把P型衬底中的电子吸收到交壤面处，组成的N型层——反型层，把两个N+区毗连起来，也即相同了漏极和源极。以是，称此管为N沟道加强型MOS管。可变电阻区：当uGS>UTN后，在uDS比拟小时，iD与uDS成类似线性干系，是以可把漏极和源极之间当作是一个可由uGS停止节制的电阻，uGS越大，曲线越陡，等效电阻越小，如图（a）所示。恒流区(饱和区)：当uGS>UTN后，在uDS比拟大时，iD仅决议于uGS（饱和），而与uDS几近有关，特征曲线类似程度线，D、S之间能够当作为一个受uGS节制的电流源。在数字电路中，MOS管不是任务在停止区，便是任务在可变电阻区，恒流区只是一种刹时即逝的过分状况。
3、转移特征
反应漏极电流iD和栅源电压uGS干系的曲线叫做转移特征曲线，简称为转移特征，也便是表现函数 iD=f(uGS)|uDS的多少图形，如图（b ）所示。当uGS<UTN时，MOS管是停止的。当uGS>UTN以后，只需在恒流区，转移特征曲线根基上是重合在一路的。曲线越陡，表现uGS对iD的节制感化越强，也即缩小感化越强，且经常使用转移特征曲线的斜率跨导gm来表现。
4、P沟道加强型MOS管
下面讲的是Ｎ沟道加强型MOS管。对Ｐ沟道加强型MOS管，不管是布局、标记，仍是特征曲线，与Ｎ沟道加强型MOS管都有着较着的对偶干系。其衬底是Ｎ型硅，漏极和源极是两个Ｐ+区，并且它的uGS、uDS极性都是负的，开启电压ＵTP也是负值。Ｐ沟道加强型MOS管的布局、标记、漏极特征和转移特征如图所示。
