n-mosfet图文常识概述-若何判定n-mosfet和P-mosfet

甚么是n-mosfet

n-mosfet英文全称为N-Metal-Oxide-Semiconductor。意义为N型金属-氧化物-半导体，而具有这类布局的晶体管咱们称之为NMOS晶体管。 MOS晶体管有P型MOS管和N型MOS管之分。由MOS管组成的集成电路称为MOS集成电路，由NMOS组成的电路便是NMOS集成电路，由PMOS管组成的电路便是PMOS集成电路，由NMOS和PMOS两种管子组成的互补MOS电路，即CMOS电路。

n-mosfet布局详解

在一块搀杂浓度较低的P型硅衬底上，建造两个高搀杂浓度的N+区，并用金属铝引出两个电极，别离作漏极d和源极s。

尔后在半导体外表笼盖一层很薄的二氧化硅(SiO2)绝缘层，在漏——源极间的绝缘层上再装上一个铝电极,作为栅极g。

在衬底上也引出一个电极B，这就组成了一个N沟道加强型MOS管。MOS管的源极和衬底凡是是接在一路的(大大都管子在出厂前已毗连好)。它的栅极与别的电极间是绝缘的。

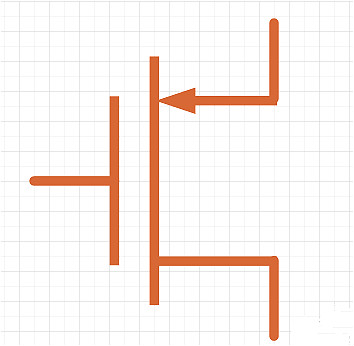

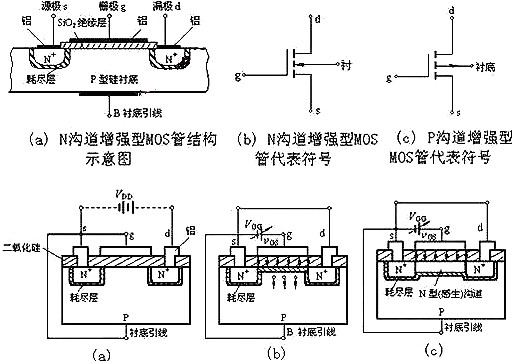

图(a)、(b)别离是它的布局表现图和代表标记。代表标记中的箭头标的目的表现由P(衬底)指向N(沟道)。P沟道加强型MOS管的箭头标的目的与上述相反，如图(c)所示。

n-mosfet

n-mosfet加强型任务道理

（1）vGS对iD及沟道的控建造用

① vGS=0 的环境

从图1(a)能够看出，加强型MOS管的漏极d和源极s之间有两个面对面的PN结。当栅——源电压vGS=0时，即便加上漏——源电压vDS，并且不管vDS的极性若何，总有一个PN结处于反偏状况，漏——源极间不导电沟道，以是这时候漏极电流iD≈0。

② vGS>0 的环境

若vGS＞0，则栅极和衬底之间的SiO2绝缘层中便发生一个电场。电场标的目的垂直于半导体外表的由栅极指向衬底的电场。这个电场能排挤空穴而吸收电子。

排挤空穴：使栅极四周的P型衬底中的空穴被排挤，剩下不能挪动的受主离子(负离子)，构成耗尽层。吸收电子：将 P型衬底中的电子（少子）被吸收到衬底外表。

（2）导电沟道的构成

当vGS数值较小，吸收电子的能力不强时，漏——源极之间仍无导电沟道呈现，如图1(b)所示。vGS增添时，吸收到P衬底外表层的电子就增添，当vGS到达某一数值时，这些电子在栅极四周的P衬底外表便构成一个N型薄层，且与两个N+区相连通，在漏——源极间构成N型导电沟道，其导电范例与P衬底相反，故又称为反型层，如图1(c)所示。vGS越大，感化于半导体外表的电场就越强，吸收到P衬底外表的电子就越多，导电沟道越厚，沟道电阻越小。

起头构成沟道时的栅——源极电压称为开启电压，用VT表现。

下面会商的N沟道MOS管在vGS＜VT时，不能构成导电沟道，管子处于停止状况。只需当vGS≥VT时，才有沟道构成。这类必须在vGS≥VT时能力构成导电沟道的MOS管称为加强型MOS管。沟道构成今后，在漏——源极间加上正向电压vDS，就有漏极电流发生。

VDS对iD的影响

n-mosfet

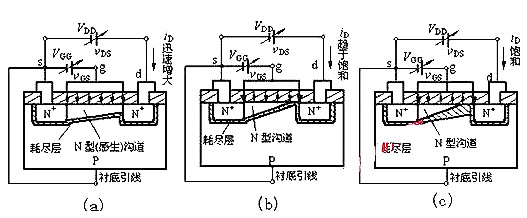

如图(a)所示，当vGS>VT且为一肯定值时，漏——源电压vDS对导电沟道及电流iD的影响与结型场效应管类似。

漏极电流iD沿沟道发生的电压降使沟道内各点与栅极间的电压不再相称，接近源极一端的电压最大，这里沟道最厚，而漏极一端电压最小，其值为VGD=vGS－vDS，是以这里沟道最薄。但当vDS较小（vDS）。

跟着vDS的增大，接近漏极的沟道愈来愈薄，当vDS增添到使VGD=vGS－vDS=VT(或vDS=vGS－VT)时，沟道在漏极一端呈现预夹断，如图2(b)所示。再持续增大vDS，夹断点将向源极标的目的挪动，如图2(c)所示。因为vDS的增添局部几近全数下降在夹断区，故iD几近不随vDS增大而增添，管子进入饱和区，iD几近仅由vGS决议。

n-mosfet特征曲线、电流方程及参数

n-mosfet

（1）特征曲线和电流方程

1）输入特征曲线

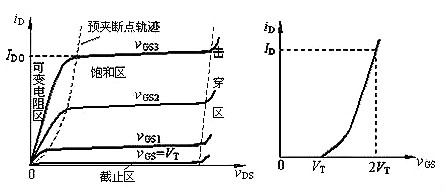

N沟道加强型NMOS管的输入特征曲线如图1(a)所示。与结型场效应管一样,其输入特征曲线也可分为可变电阻区、饱和区、停止区和击穿区几局部。

2）转移特征曲线

转移特征曲线如图1(b)所示,因为场效应管作缩小器件利用时是任务在饱和区(恒流区),此时iD几近不随vDS而变更,即差别的vDS所对应的转移特征曲线几近是重合的,以是可用vDS大于某一数值(vDS＞vGS-VT)后的一条转移特征曲线取代饱和区的一切转移特征曲线。

3）iD与vGS的类似干系

与结型场效应管相类似。在饱和区内,iD与vGS的类似干系式为

n-mosfet

式中IDO是vGS=2VT时的漏极电流iD。

（2）参数

MOS管的首要参数与结型场效应管根基不异，只是加强型NMOS管中不必夹断电压VP ，而用开启电压VT表征管子的特征。

n-mosfet耗尽型根基布局

n-mosfet

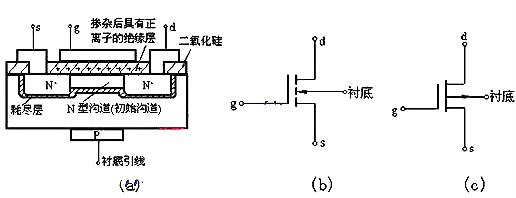

（1）布局：

n-mosfet耗尽型与n-mosfet加强型MOS管根基类似。

（2）区分：

耗尽型MOS管在vGS=0时，漏——源极间已有导电沟道发生，而加强型NMOS管要在vGS≥VT时才呈现导电沟道。

（3）缘由：

制作N沟道耗尽型MOS管时，在SiO2绝缘层中掺入了大批的碱金属正离子Na+或K+(制作P沟道耗尽型MOS管时掺入负离子)，如图1(a)所示，是以即便vGS=0时，在这些正离子发生的电场感化下，漏——源极间的P型衬底外表也能感到天生N沟道(称为初始沟道)，只需加上正向电压vDS，就有电流iD。

若是加上正的vGS，栅极与N沟道间的电场将在沟道中吸收来更多的电子，沟道加宽，沟道电阻变小，iD增大。反之vGS为负时，沟道中感到的电子削减，沟道变窄，沟道电阻变大，iD减小。当vGS负向增添到某一数值时，导电沟道消逝，iD趋于零，管子停止，故称为耗尽型。沟道消逝时的栅－源电压称为夹断电压，仍用VP表现。与N沟道结型场效应管不异，N沟道耗尽型MOS管的夹断电压VP也为负值，可是，前者只能在vGS<0的环境下任务。尔后者在vGS=0，vGS>0，VP。

（4）电流方程：

在饱和区内，耗尽型NMOS管的电流方程与结型场效应管的电流方程不异，即：

n-mosfet
