细说MOS管常识-MOS管高端驱动和低端驱动剖析及道理与辨别-KIA MOS管
信息来历：本站 日期：2020-09-01
详解MOS管的高端驱动和低端驱动，咱们先来看看甚么是高端驱动、甚么是低端驱动。
高端驱动：
高端功率开关驱动的道理很是简略，和低端功率开关驱动绝对应，便是负载一端和开关管相连，别的一端间接接地。普通环境下，不节制旌旗灯号的时辰，开关管不导通，负载中不电流流过，即负载处于断电状况；

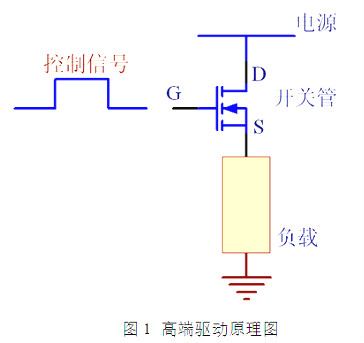

反之，若是节制旌旗灯号有用的时辰，翻开开关管，因而电流从电源正端颠末高真个开关管，而后颠末负载流出，负载进入通电状况，从而发生呼应的举措。根基的驱动道理图如图所示。
普通此刻接纳的开关功率管为N型MOSFET，N型MOSFET的长处是驱动接纳电压驱动，驱动电流很小，驱动功耗低，并且任务频次能够很高，合用于高速节制，别的MOSFET的导通内阻很低，在毫欧级别，能够经由过程的不变电流很大，是以合用于高功率的驱动。P型的MOSFET绝对一样的硅单方面积，导通内阻较大，开关速率也比拟慢，故N型MOSFET利用较多。
低端驱动：

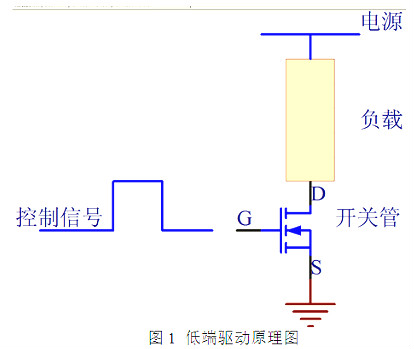

低端功率开关驱动的道理很是简略，便是负载一端间接和电源正审察连，别的一端间接和开关管相连，普通环境下，不节制旌旗灯号的时辰，开关管不导通，负载中不电流流过，即负载处于断电状况；反之，若是节制旌旗灯号有用的时辰，翻开开关管，因而电流从电源正端颠末负载，而后颠末功率开关流出，负载进入通电状况，从而发生呼应的举措。根基的驱动道理图如图所示。
普通此刻接纳的开关功率管为N型MOSFET，N型MOSFET的长处是驱动接纳电压驱动，驱动电流很小，驱动功耗低，并且任务频次能够很高，合用用高速节制，别的MOSFET的导通内阻很低，在mΩ级别，能够经由过程的不变电流很大，是以合用于高功率的驱动。P型的MOSFET绝对一样的硅单方面积，导通内阻较大，故N型合用较多。
高端驱动和低端驱动辨别：
高端驱动是指在负载的供电端停止开关操纵，低端驱动是指在负载的接地端停止开关操纵。不言而喻的辨别是，若是是低端驱动，那末负载一端会一间接供电。利用上有诸多不同，但各有黑白，比方，若是你要做电流采样，那末用高端开关须要做差分采样，低端开关能够一根线共地采样。别的另有一些宁静性的斟酌，比方，若是你的驱动生效会引发宁静题目，明显高端开关更宁静。
高端驱动是指绝对负载任务电压而言用高电压节制输入，而低端驱动则是指绝对负载任务电压而言用低电压节制输入。

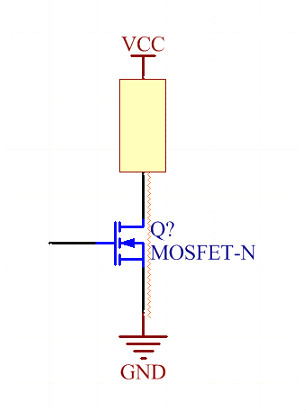

低端驱动：MOS管绝对负载在电势的低端，此中D经由过程负载接电源，S间接接地。对NMOS，只要当Vgs大于开启电压时，MOS管能力导通。以是当未导通时，S处于一个不能肯定的电位。若让Vgs大于开启电压，则DS导通，S肯定为地电位，此时仍能够保障Vgs大于开启电压，坚持DS导通。

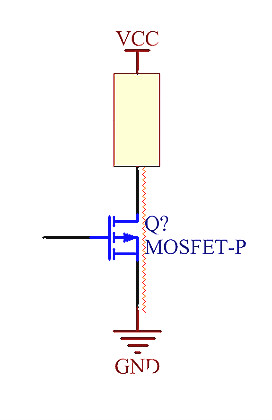

而对PMOS，只要到Vgs小于一个值，MOS能力导通。此时S处于一个不肯定的电位。若让Vgs小于开启电压，即便导通了，S肯定降落到地电位，就不能保障Vgs小于开启电压。

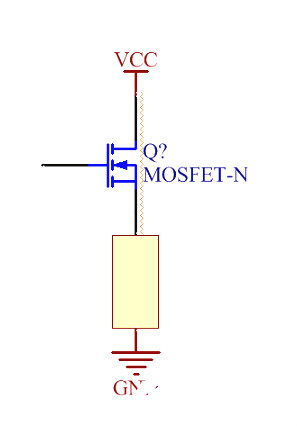

高端驱动：MOS管绝对负载在电势的高端，此中D间接毗连电源，S经由过程负载接地。对NMOS，只要当Vgs大于开启电压时，MOS管能力导通。以是当未导通时，S处于一个不能肯定的电位。即便让Vgs大于开启电压，DS导通后，DS电位相称，同为电源电位，除非G极电位比电源电位还高，则不能坚持导通状况。

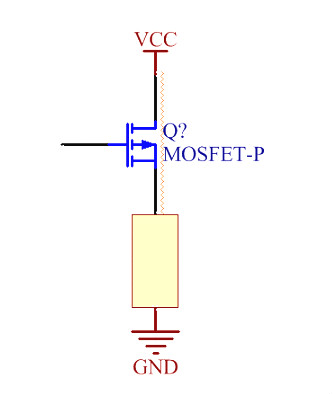

而对PMOS，只要到Vgs小于一个值，MOS能力导通。此时S处于一个不肯定的电位。若让Vgs小于开启电压，使DS导通，DS同为电源电位，仍是能坚持Vgs小于开启电压，是MOS坚持导通状况。
由上可知，PMOS合适作为高端驱动，NMOS合适作为低端驱动。可是因为工艺等各方面的缘由。在大电流环境下，凡是仍把NMOS作为高端驱动。因而，为了保障高端驱动的NMOS的Vgs坚持大于开启电压。咱们会利用半桥驱动芯片。半桥驱动芯片把高端驱动的NMOS的S极作为参考地，输入一个恒定的开启电压，来节制MOS的导通。
