电力MOSFET简介

电力MOSFET别名电力场效应晶体管分为结型和绝缘栅型,凡是首要指绝缘栅型中的MOS型(Metal Oxide Semiconductor FET),简称电力MOSFET(Power MOSFET),结型电力场效应晶体管普通称作静电感到晶体管。


电力MOSFET品种

按导电沟道可分为P沟道和N沟道:

1、耗尽型——当栅极电压为零时漏源极之间就存在导电沟道

2、加强型——对N(P)沟道器件,栅极电压大于(小于)零时才存在导电沟道,电力MOSFET首要是N沟道加强型。


电力MOSFET特色

1、用栅极电压来节制漏极电流

2、驱动电路简略,须要的驱动功率小

3、开关速率快,任务频次高

4、热不变性优于GTR

5、电流容量小,耐压低,普通只合用于功率不跨越10kW的电力电子装配


电力MOSFET的根基特征

电力MOSFET的根基特征详解:

(一)静态特征

(1)转移特征

1.指漏极电流ID和栅源间电压UGS的干系,反应了输出电压和输出电流的干系。


2.ID较大时,ID与UGS的干系类似线性,曲线的斜率被界说为MOSFET的跨导Gfs,即:

电力MOSFET


3.是电压节制型器件,其输出阻抗极高,输出电流很是小。

电力MOSFET


电力MOSFET的转移特征和输出特征 a) 转移特征


(2)输出特征

1.是MOSFET的漏极伏安特征。


2.停止区(对应于GTR的停止区)、饱和区(对应于GTR的缩小区)、非饱和区(对应于GTR的饱和区)三个地区,饱和是指漏源电压增添时漏极电流不再增添,非饱和是指漏源电压增添时漏极电流响应增添。


3.任务在开关状况,即在停止区和非饱和区之间往返转换。


4.自身布局而至,漏极和源极之间构成了一个与MOSFET反向并联的寄生二极管。


5.通态电阻具备正温度系数,对器件并联时的均流有益。

电力MOSFET

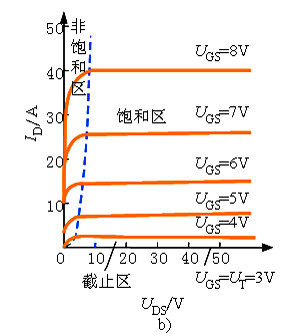

电力MOSFET的转移特征和输出特征 b) 输出特征


(3)静态特征

1.守旧进程

守旧提早时候td(on)

电流回升时候tr

电压降落时候tfv

守旧时候ton= td(on)+tr+ tfv


2.关断进程

关断提早时候td(off)

电压回升时候trv

电流降落时候tfi

关断时候toff = td(off)+trv+tfi


3.MOSFET的开关速率和其输出电容的充放电有很大干系,能够降落栅极驱动电路的内阻Rs,从而减小栅极回路的充放电时候常数,加速开关速率。

电力MOSFET


电力MOSFET的开关进程 a)测试电路 b) 开关进程波形不存在少子贮存效应,因此其关断进程是很是敏捷的。开关时候在10~100ns之间,其任务频次可达100kHz以上,是首要电力电子器件中最高的。在开关进程中须要对输出电容充放电,仍须要必然的驱动功率,开关频次越高,所须要的驱动功率越大。


电力MOSFET首要参数

除跨导Gfs、开启电压UT和td(on)、tr、td(off)和tf以外另有:

(1)漏极电压UDS——电力MOSFET电压定额

(2)漏极直流电流ID和漏极脉冲电流幅值IDM——电力MOSFET电流定额

(3)栅源电压UGS—— UGS>20V将致使绝缘层击穿 。

(4)极间电容——极间电容CGS、CGD和CDS

间加正向电压使N型半导体中的大都载流子-电子由源极动身,颠末沟道达到漏极构成漏极电流ID。


电力MOSFET注重事变

1、避免静电击穿

静电击穿有两种情势:一是电压型,即栅极的薄氧化层发生击穿而构成针孔,使栅极和源极间短路,或使栅极和漏极间短路;


二是功率型,即金属化薄膜铝条被熔断,形成栅极开路或是源极开路。形成静电击穿的电荷源能够是器件自身,也能够是与之打仗的外部带电物体,或带电人体。在枯燥情况中,勾当的人体电位可达数千伏乃至上万伏,以是人体是引发电力MOSFET静电击穿的首要电荷源之一。


避免静电击穿时应注重:

(1)在MOSFET测试和接人电路之前,应寄存在静电包装袋、导电资料或金属容器中,不能放在塑料盒或塑料袋中。取用时应拿管壳局部而不是引线局部。任务职员需经由过程腕带杰出接地。


(2)将MOSFET接入电路时,任务台和烙铁都必须杰出接地,焊接时电烙铁功率应不跨越25W,最好是用内热式烙铁。先焊栅极,后焊漏极与源极。


(3)在测试MOSFET时,丈量仪器和任务台都必须杰出接地,并尽可能削减不异仪器的利用次数和利用时候,从而尽快功课。MOsFET的三个电极未全数接入测试仪器或电路前.不要施加电压。更换测试规模时,电压和电流都必须先规复到零。


(4)注重栅极电压不要过限。有些型号的电力MOSFET外部输出端接有齐纳掩护二极管,这类器件栅源间的反向电压不得跨越0.3V,对外部未设齐纳掩护:极管的器件,应在栅源同外接齐纳掩护二极管或外接其余掩护电路。


(5)利用MOSFET时,尽最不穿易发生静电荷的服装网www.vhao.net网www.vhao.net(如尼龙服装网www.vhao.net网www.vhao.net)。


(6)在操纵现场,要尽可能躲避易带电的绝缘体(出格是化学纤维和靼料易带电)和利用导电性物资。


2、避免偶尔性振荡破坏器件

(1)场效应晶体管互导巨细与任务区有关,电压越低则越高。

(2)结型场效应晶体管的豫、漏极能够交换利用。

(3)绝缘栅型场效应晶体管.在栅极开路时极易受四周磁场感化,会发生瞬问高电压使栅极击穿。故在寄存时,应将三个引脚短路,避免静电感到电荷击穿绝缘栅。

(4)任务点的挑选,应不得跨越额外漏源电压、栅源电压、耗散功率及最大电流所许可的数值。

(5)测试绝缘栅场效应晶体管时,测试仪器应杰出接地,以避免击穿栅极。

(6)需采用防潮办法,避免因为输出阻抗降落形成场效应晶体管机能差。
