mosfet利用电路，MOS管最明显的特征是开关特征好，以是被普遍利用在须要电子开关的电路中，罕见的如开关电源和马达驱动，也有照明调光。
MOS电路为单极型集成电路，又称为MOS集成电路，它接纳金属－氧化物半导体场效应管束造，其首要特色是布局简略、制作便利、集成度高、功耗低，但速率较慢。
进修过摹拟电路的人都晓得三极管是流控流器件，也便是由基极电流节制集电极与发射极之间的电流；而MOS管是压控流器件，也便是由栅极上所加的电压节制漏极与源极之间电流。
MOSFET管是FET的一种，能够被制作为加强型或耗尽型，P沟道或N沟道共四种范例，但现实利用的只需加强型的N沟道MOS管和加强型的P沟道MOS管。现实利用中，NMOS占多数。

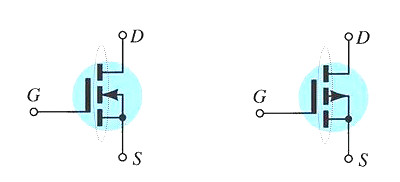

图1 左侧是N沟道的MOS管，右边是P沟道的MOS管

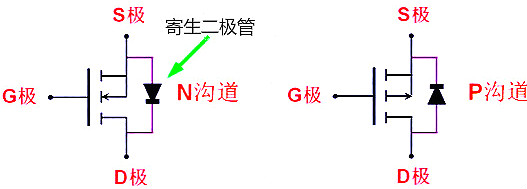

寄生二极管的标的目的若何判定呢？它的判定法则便是对N沟道，由S极指向D极；对P沟道，由D极指向S极。

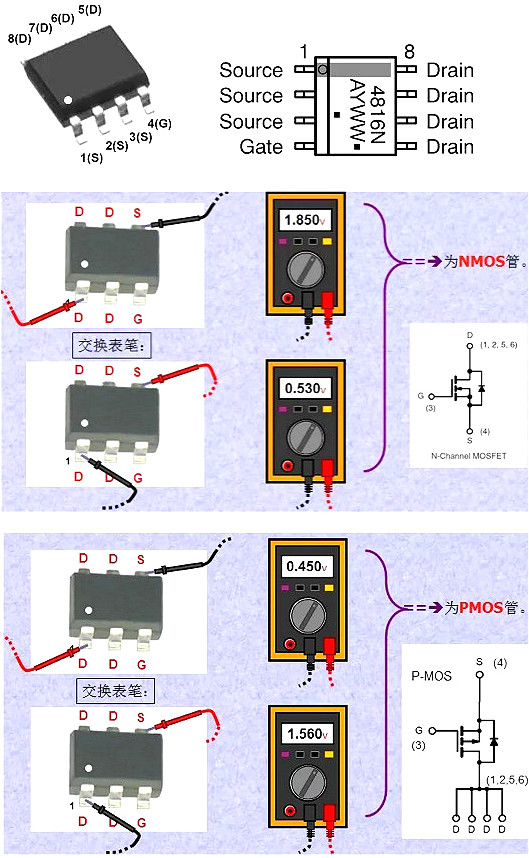

若何分辩MOS管三个极？
D极零丁位于一边，而G极是第4PIN。剩下的3个脚则是S极。它们的地位是绝对牢固的，记着这一点很有效。请注重：不论NMOS管仍是PMOS管，上述PIN脚简直定体例都是一样的。
导通的意义是作为开关，相称于开关闭合。NMOS的特征：Vgs大于某一值管子就会导通，合适用于源极接地时的环境（低端驱动），只需栅极电压到达4V就能够了。

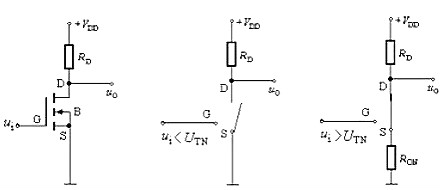

PMOS的特征：Vgs小于某一值管子就会导通，合适用于源极接VCC时的环境（高端驱动）。下图是MOS管开关电路，输入电压是Ui，输入电压是Uo。
当Ui较小时，MOS管是停止的， Uo＝Uoh＝Vdd；
当Ui较大时，MOS管是导通的， Uo =Ron/(Ron+Rd)*Vdd，由于Ron<
利用实例：

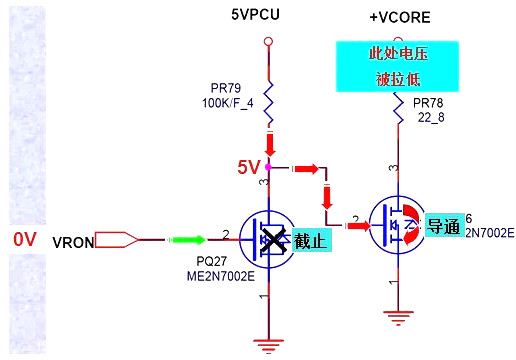

以下是某条记本主板的电路道理图阐发，在此mos管是开关感化:PQ27节制脚为低电平，PQ27停止，而右边的mos管导通，以是输入拉低；

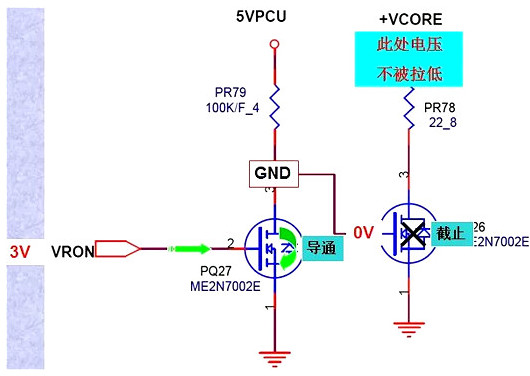

电路道理阐发:PQ27节制脚为高电平，PQ27导通，以是其漏极其低电平，右边的mos管处于停止状况，以是输入为高电平。
全体看来，两个管子的搭配感化便是凹凸电平的切换，这个电路来自于条记本主板的电路，可是这个电路模块也更罕见于庞杂电路的上电时序节制模块，GPIO的操纵模块等等利用中。
MOS管实现电压断绝的感化是别的一个很是主要且罕见的功效，断绝的主要性在于：担忧前一极的电流漏到前面的电路中，对电路体系的上电时序，处置器或逻辑器件的任务形成误判，终究致使体系没法普通任务。是以，现实的电路体系中，断绝的感化很是主要。

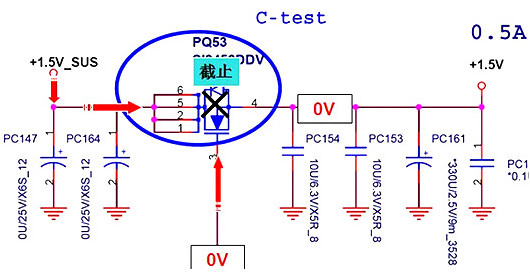

比方，凹凸两个图便是经由进程源极的凹凸电平来节制MOS管的通断，来实现旌旗灯号电平的断绝，由于MOS管有体二极管，并且是反向的，以是并不会有旌旗灯号经由进程MOS管漏曩昔。这是一个很是典范的电路，并且能够经由进程搭配衍生出良多适用的电路。

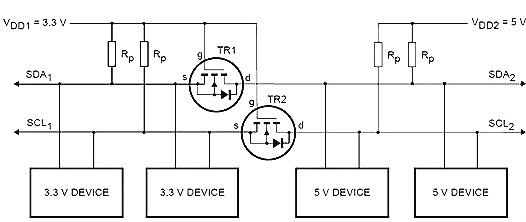

比方，上面这个IIC总线中电平转换电路，实在跟上面的电路存在极大的类似性。
电路阐发：
SDA1为高电平(3V3)时，TR1停止，SDA2输入为高电平（5V）；
SDA1为低电平(0V)时，TR1导通，SDA2输入为低电平。
不论是NMOS仍是PMOS，导通后都有导通电阻存在，如许电流就会在这个电阻上耗损能量，这局部耗损的能量叫做导通消耗。挑选导通电阻小的MOS管会减小导通消耗。此刻的小功率MOS管导通电阻普通在几十毫欧摆布，几毫欧的也有。
MOS在导通和停止的时辰，必然不是在刹时实现的。MOS两头的电压有一个降落的进程，流过的电流有一个回升的进程，在这段时候内，MOS管的丧失是电压和电流的乘积，叫做开关丧失。凡是开关丧失比导通丧失大很多，并且开关频次越快，丧失也越大。
导通刹时电压和电流的乘积很大，形成的丧失也就很大。延长开关时候，能够减小每次导通时的丧失;下降开关频次，能够减小单元时候内的开关次数。这两种方法都能够减小开关丧失。
