mosfet特征详解，mosfet是金属-氧化物半导体场效应晶体管，简称金氧半场效晶体管（Metal-Oxide-Semiconductor Field-Effect Transistor, MOSFET）是一种能够普遍利用在摹拟电路与数字电路的场效晶体管（field-effect transistor）。 [1] MOSFET遵照其“通道”（任务载流子）的极性差别，可分为“N型”与“P型” 的两种范例，凡是又称为NMOSFET与PMOSFET，其余简称上包含NMOS、PMOS等。
图1

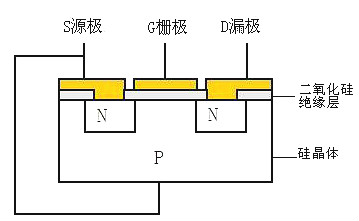

图2

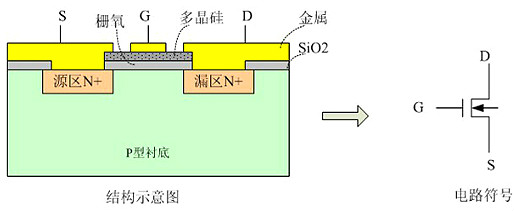

图2是典范立体N沟道加强型NMOSFET的剖面图。它用一块P型硅半导体资料作衬底，在其面上分散了两个N型区，再在下面笼盖一层二氧化硅(SiO2）绝缘层，最初在N区上方用侵蚀的体例做成两个孔，用金属化的体例别离在绝缘层上及两个孔内做成三个电极：G(栅极）、S（源极）及D（漏极），如图所示。
从图2中能够看出栅极G与漏极D及源极S是绝缘的，D与S之间有两个PN结。普通环境下，衬底与源极在外部毗连在一路，如许，相称于D与S之间有一个PN结。
图2是罕见的N沟道加强型MOSFET的根基布局图。为了改良某些参数的特征，如进步任务电流、进步任务电压、降落导通电阻、进步开关特征等有差别的布局及工艺，组成所谓VMOS、DMOS、TMOS等布局。固然有差别的布局，但其任务道理是不异的，这里就不逐一先容了。
讲完甚么是mosfet及mosfet布局以后欧，咱们此刻来看看mosfet特征。

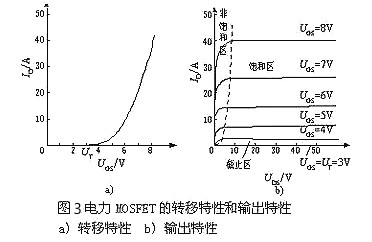

1、mosfet特征-静态特征；其转移特征和输入特征如图3所示
图3
漏极电流ID和栅源间电压UGS的干系称为MOSFET的转移特征，ID较大时，ID与UGS的干系类似线性，曲线的斜率界说为跨导Gfs。
mosfet特征，MOSFET的漏极伏安特征（输入特征）：停止区（对应于GTR的停止区）；饱和区（对应于GTR的缩小区）；非饱和区（对应于GTR的饱和区）。电力 MOSFET任务在开关状况，即在停止区和非饱和区之间往返转换。电力MOSFET漏源极之间有寄生二极管，漏源极间加反向电压时器件导通。电力MOSFET的通态电阻具备正温度系数，对器件并联时的均流有益。

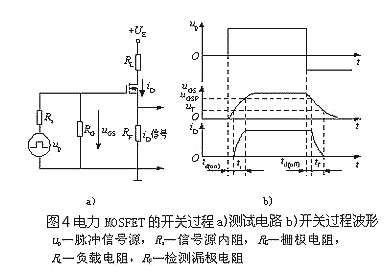

2、mosfet特征-静态特征；其测试电路和开关进程波形如图4所示
图4
守旧进程；守旧提早时候td(on) —up前沿时辰到uGS=UT并起头呈现iD的时辰间的时候段；
回升时候tr— uGS从uT回升到MOSFET进入非饱和区的栅压UGSP的时候段；
iD稳态值由漏极电源电压UE和漏极负载电阻决议。UGSP的巨细和iD的稳态值有关，UGS到达UGSP后，在up感化下持续下降直至到达稳态，但iD已稳定。
守旧时候ton—守旧提早时候与回升时候之和。
关断提早时候td(off) —up降落到零起，Cin经由过程Rs和RG放电，uGS按指数曲线降落到UGSP时，iD起头减小为零的时候段。
降落时候tf— uGS从UGSP持续降落起，iD减小，到uGS
关断时候toff—关断提早时候和降落时候之和。
1、差别耐压的MOSFET的导通电阻散布
差别耐压的MOSFET，其导通电阻中各部分电阻比例散布也差别。如耐压30V的MOSFET，其内涵层电阻仅为 总导通电阻的29%，耐压600V的MOSFET的内涵层电阻则是总导通电阻的96.5%。由此能够揣度耐压800V的MOSFET的导通电阻将几近被外 延层电阻占有。欲取得高阻断电压，就必须接纳高电阻率的内涵层，并增厚。这便是惯例高压MOSFET布局所致使的高导通电阻的底子缘由。
2、降落高压MOSFET导通电阻的思绪
增添管芯面积虽能降落导通电阻，但本钱的进步所支出的价格是贸易品所不许可的。引入多数载流子导电虽能降落导通压降，但支出的价格是开关速率的降落并呈现拖尾电流，开关消耗增添，落空了MOSFET的高速的长处。

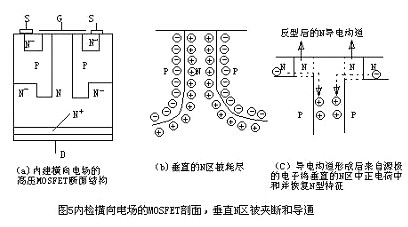

以上两种方法不能降落高压MOSFET的导通电阻，所剩的思绪便是若何将阻断高电压的低搀杂、高电阻率地区和导电通道的高搀杂、低电阻率分隔处理。如除 导通时低搀杂的高耐压内涵层对导通电阻只能起增大感化外并无其余用处。如许，是不是能够将导电通道以高搀杂较低电阻率完成，而在MOSFET关断时，设法使 这个通道以某种体例夹断，使全部器件耐压仅取决于低搀杂的N-内涵层。基于这类思惟，1988年INFINEON推出内建横向电场耐压为600V的 COOLMOS，使这一设法得以完成。内建横向电场的高压MOSFET的剖面布局及高阻断电压低导通电阻的表现图如图5所示。
与惯例MOSFET布局差别，内建横向电场的MOSFET嵌入垂直P区将垂直导电地区的N区夹在中间，使MOSFET关断时，垂直的P与N之间成立横向电场，并且垂直导电地区的N搀杂浓度高于其内涵区N-的搀杂浓度。
当VGS＜VTH时，因为被电场反型而发生的N型导电沟道不能构成，并且D，S间加正电压，使MOSFET外部PN结反偏构成耗尽层，并将垂直导电的N 区耗尽。这个耗尽层具备纵向高阻断电压，如图5（b）所示，这时候器件的耐压取决于P与N-的耐压。是以N-的低搀杂、高电阻率是必需的。
图5
当CGS＞VTH时，被电场反型而发生的N型导电沟道构成。源极区的电子经由过程导电沟道进入被耗尽的垂直的N区中和正电荷，从而规复被耗尽的N型特征，是以导电沟道构成。因为垂直N区具备较低的电阻率，因此导通电阻较惯例MOSFET将较着降落。
经由过程以上阐发能够看到：阻断电压与导通电阻别离在差别的功效地区。将阻断电压与导通电阻功效分隔，处理了阻断电压与导通电阻的抵触，同时也将阻断时的外表PN结转化为埋葬PN结，在不异的N-搀杂浓度时，阻断电压还可进一步进步。
场效应管的参数良多，包含直流参数、交换参数和极限参数，但普通利用时存眷以下首要参数：
1、IDSS—饱和漏源电流。是指结型或耗尽型绝缘栅场效应管中，栅极电压UGS=0时的漏源电流。
2、UP—夹断电压。是指结型或耗尽型绝缘栅场效应管中，使漏源间刚停止时的栅极电压。
3、UT—开启电压。是指加强型绝缘栅场效管中，使漏源间刚导通时的栅极电压。
4、gM—跨导。是表现栅源电压UGS—对漏极电流ID的节制才能，即漏极电流ID变更量与栅源电压UGS变更量的比值。gM是权衡场效应管缩小才能的主要参数。
5、BUDS—漏源击穿电压。是指栅源电压UGS必然时，场效应管一般任务所能蒙受的最大漏源电压。这是一项极限参数，加在场效应管上的任务电压必须小于BUDS。
6、PDSM—最大耗散功率。也是一项极限参数，是指场效应管机能稳定坏时所许可的最大漏源耗散功率。利用时，场效应管现实功耗应小于PDSM并留有必然余量。
7、IDSM—最大漏源电流。是一项极限参数，是指场效应管一般任务时，漏源间所许可经由过程的最大电流。场效应管的任务电流不应跨越IDSM 。
