mosfet的阈值电压详解，甚么是阈值电压？阈值电压 (Threshold voltage):凡是将传输特征曲线中输入电流随输入电压改变而急剧变更转机区的中点对应的输入电压称为阈值电压.在描写差别的器件时具备差别的参数。如描写场发射的特征时，电流到达10mA时的电压被称为阈值电压。
如MOS管，当器件由耗尽向反型改变时，要履历一个 Si 外表电子浓度即是空穴浓度的状况。此时器 件处于临界导通状况，器件的栅电压界说为阈值电压，它是MOSFET的主要参数之一 [1] 。MOS管的阈值电压即是背栅（backgate）和源极（source）接在一路时构成沟道（channel）须要的栅极（gate）对source偏置电压。若是栅极对源极偏置电压小于阈值电压，就不沟道。
逻辑阈值电压
mosfet的阈值电压，因为逻辑阈值电压是式(10.1)中的-IDS与式(10.2)中的IDS相称时的电压，以是利用这个干系可以或许或许求得Vin：
假设KN=Kp，即KN/KP=1，颠末挑选得当的p沟MOS晶体管与n沟MOS晶体管的参数，可以或许实现｜VTP｜＝｜VTN｜，那末作为反相器，固然就可以或许或许获得以下抱负的干系：
mosfet的阈值电压，理论上，如许的抱负状况是不存在的。在幅员设想中，颠末设想得当的p沟MOS晶体管与n沟MOS晶体管的W/L比，尽可以或许使VTP与VTN相称，可以或许或许获得靠近1/2VDD的逻辑阈值电压。

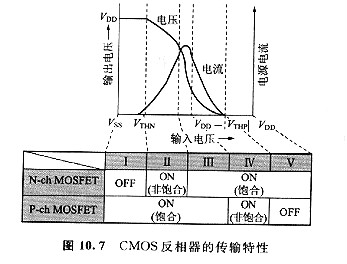

CMOS反相器的传输特征
