mosfet器件，金属-氧化物半导体场效应晶体管，简称金氧半场效晶体管。是一种能够普遍利用在摹拟电路与数字电路的场效晶体管（field-effect transistor）。MOSFET遵照其“通道”（任务载流子）的极性差别，可分为“N型”与“P型”的两种范例，凡是又称为NMOSFET与PMOSFET，其余简称上包含NMOS、PMOS等。
M-Metal-导体，O-Oxide-氧化物（绝缘体），S-Semiconductor-半导体，F-Field，E-Effect，T-Transistor -场效应晶体管。前三个字母反映了它的布局，MOSFET便是由导体-氧化物-半导体三层布局构成的器件，尔后三个字母则反映了他的任务特征，它是一个感到电压的晶体管。

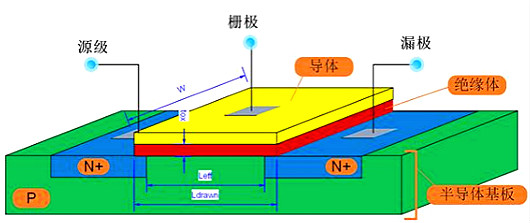

图1 MOSFET的布局
第一眼看到图1会感受有些庞杂，没干系不要紧，咱们从简略的一点点来阐发，起首看图2，这是一个简略的咱们设想的半导体器件，固然是设想的，可是不故障咱们对其道理停止懂得。这个咱们意淫的器件一样是由导体、绝缘体、半导体三层布局构成，这个半导体是P型搀杂的仍是N型搀杂的咱们先不论，这里咱们以P型搀杂的半导体为例。
图2 一个简略的设想的半导体器件

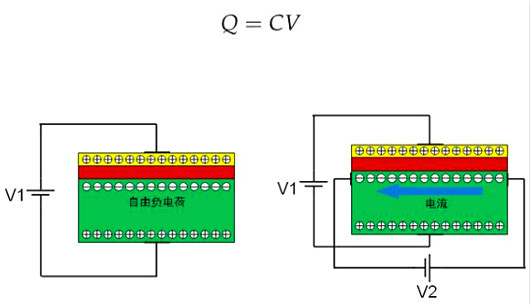

图3左图，若是咱们在导体和半导体两头加电压V1，由于有绝缘体在中间全部器件不电流经由进程，但此时你有不发明这个器件便是一个电容，导体和电源正极相连带正电荷，P型搀杂的半导体原来能用来导电的自在电子很少，但由于和电源负极相连，自在电子都堆积到和绝缘体相接的外表。这个自在电荷堆积的地区咱们称为沟道，此时，沟道中不电流，只要电荷，其电荷数量为。
图3 加电压
这里的V便是V1，C便是导体和半导体构成的电容，晓得了这个道理，咱们能够获得下面两点开真个熟悉：
①当V1变大，电荷数量Q变大，沟道中自在电荷的密度增大；
②当绝缘体的厚度t_ox降落，则电容C变大，电荷数量变大，沟道中自在电荷的密度增大。
看图3右图，当在沟道的两头加电压V2，由于沟道中自身存在能够自在挪动的电子，此时在沟道中就构成了电流。当V1增大时，电荷密度增添，致使沟道两头之间的电阻变小，致使电流增大。
有了下面的现实根本咱们回过甚来再看图1，是不是是感受亲热了良多，可是和图3比拟，图1有四点值得注重：
①该器件鄙人面的P型半导体基板上注入了两块重搀杂的N型半导体。这是由于N型半导体能供给自在电子，对沟道中的电流传导有益处；
②一切的电压都是鄙人面加的，这是由于一切的MOSFET器件是做在晶圆上的，晶圆片的表现图如图4，此中蓝色的小方格表现一个个大度件，以是，电压只能从下面加，不能够从侧边和下面加。

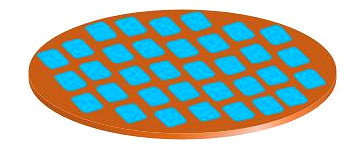

图4 晶圆片表现图
③图3有图有4个端口，即V1的两个端口和V2的两个端口，而图1只要源级S、漏极D和栅极G三个端口，这是由于习气上把最下面的半导体基板作为参考电压为零，不画出来。并且受源级S、漏极D和栅极G三个端口电压的影响，沟道双方的电压是不均匀的，接近源级一侧的电压为V_GS，而接近漏极一侧的电压为V_GD。
④MOSFET器件是对称的，哪一端是源级，那一端是漏极呢？对图1的MOSFET（NMOS）来讲，两个N型搀杂半导体上加电压低的一端是源级，这是由于NMOS靠电子导电，从电压低的一端流到电压高的一端，电压低的一端为电子的“源泉”。

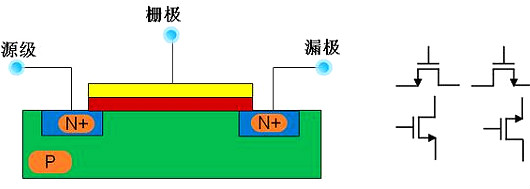

图5 左为物理布局，右为电学标记
图5中左图为MOSFET的物理布局，右图为其电学标记，这里我画了4个是为了不管这个标记在电路图中怎样摆放，大师都应当熟悉。这里要大师出格注重的是：标记中的箭头不是栅极或漏极的标记，由于MOSFET是对称的，哪一端是漏极或栅极须要看所加电压的巨细。这里的箭头只是区分NMOS仍是PMOS，NMOS箭头向外如图中所示，PMOS箭头向里。一个简略的影象体例是，箭头老是从P型半导体指向N型半导体（和二极管的箭头近似）。
研讨一个器件最间接的一种体例便是在各个端口加电压，而后看看各个端口电流的一些性子，也便是研讨该器件各个端口的伏安特征曲线。

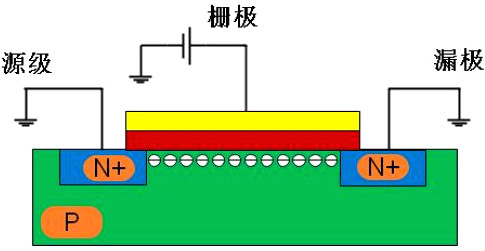

Case I：如图6，在MOSFET栅极加电压，V_G>0，V_S=V_D=0。此时在沟道中堆积了电荷，电荷密度会跟着V_G的增大而增大，可是不电流。
图6 Case I

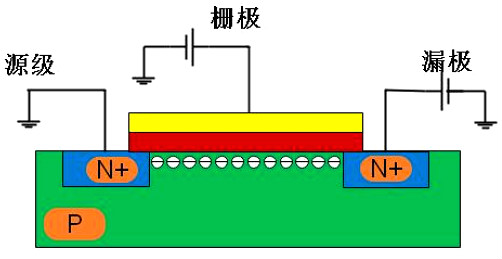

Case II：如图7，在MOSFET栅极和漏极加电压，V_G>0，V_D>0，V_S=0。此时，V_G试沟道堆积了电荷，当V_G>V_TH时，电荷数量堆积到达必然水平，再当V_D>0时，在电压的驱动下自在电荷活动构成电流。
图7 Case II
伏安特征：① 当V_G>V_TH为常数时，从直观下去看流过沟道的电流I_D跟着V_D的增大而增大。② 当V_D为常数时，由于V_G越大，沟道中堆积的电子数量越多，相称于从沟道一端到另外一真个电阻越小，那末从直观下去看流过沟道的电流I_D也会增大。
mosfet器件生怕是工程师们最常用的器件之一了，但你晓得吗？对MOSFET的器件选型要斟酌各方面的身分，小到选N型仍是P型、封装范例；大到MOSFET的耐压、导通电阻等，差别的利用须要一成不变，下面会总结一些MOSFET器件选型的3大法例，但愿对大师有赞助。
（一）功率MOSFET选型第一步：P沟道仍是N沟道？
功率MOSFET有两种范例：N沟道和P沟道，在体系设想的进程中挑选N沟道仍是P沟道，要针对现实的利用详细来挑选。N沟道MOSFET挑选的型号多，本钱低；P沟道MOSFET挑选的型号较少，本钱高。
若是功率MOSFET的S极毗连真个电压不是体系的参考地，N沟道就须要浮地驱动、变压器驱动或自举驱动，驱动电路庞杂；P沟道能够间接驱动，驱动简略。
须要斟酌N沟道和P沟道的利用首要是：
（1）条记本电脑、台式机和办事器等利用的给CPU和体系散热的电扇，打印机进纸体系机电驱动，吸尘器、氛围污染器、电电扇等白家电的机电节制电路。这些体系利用全桥电路布局，每一个桥臂能够利用P沟道或N沟道。
（2）通讯体系48V输入体系的热插拨MOSFET放在高端，能够利用P沟道，也能够利用N沟道。
（3）条记本电脑输入回路串连的、起防反接和负载开关感化的两个面对面的功率MOSFET。利用N沟道须要节制芯片内部集成驱动的充电泵，利用P沟道能够间接驱动。
（二）拔取封装范例
功率MOSFET的沟道范例肯定后，第二步就要肯定封装，封装拔取准绳有：
（1）温升和热设想是拔取封装最根基的请求
差别的封装尺寸具备差别的热阻和耗散功率，除斟酌体系的散热前提和情况温度，如是不是有风冷、散热器的外形和巨细限定、情况是不是封锁等身分，根基准绳便是在保障功率MOSFET的温升和体系效力的前提下，拔取参数和封装更通用的功率MOSFET。
偶然候由于其余前提的限定，须要利用多个MOSFET并联的体例来处理散热的题目，如在PFC利用、电动汽车机电节制器、通讯体系的模块电源次级同步整流等利用中，城市拔取多沟道并联的体例。
（2）体系的尺寸限定
有些电子体系受制于PCB的尺寸和内部的高度，如通讯体系的模块电源由于高度的限定凡是接纳DFN5*6和DFN3*3的封装；在有些ACDC的电源中，由于利用超薄设想或由于外壳的限定，拆卸时TO220封装的功率MOSFET沟道脚间接插到根部，由于高度的限定不能利用TO247的封装。
有些超薄设想间接将器件沟道脚折弯平放，这类设想出产工序会变庞杂。在大容量的锂电池掩护板中，由于尺寸限定极为刻薄，此刻大多利用芯片级的CSP封装，尽能够进步散热机能同时减少尺寸。
（3）本钱节制
初期良多电子体系利用插件封装，这几年由于野生本钱增添，良多公司起头改用贴片封装，固然贴片的焊接本钱比插件高，可是贴片焊接的主动化水平高，整体本钱依然能够节制在公道的规模。在台式机的主板和板卡等一些对本钱极为敏感的利用中，凡是接纳DPAK封装的功率MOSFET。
是以在挑选功率MOSFET的封装时，要连系产物的特色，综合斟酌下面身分拔取适合的计划。
（三）拔取导通电阻RDSON，注重：不是电
良多时辰工程师关怀RDSON，是由于RDSON和导通消耗间接相干。RDSON越小，功率MOSFET的导通消耗越小；效力越高、温升越低。
一样的，工程师尽能够相沿之前名目中或物料库中现有的元件，对RDSON的真正拔取体例并不太多的斟酌。被选用的功率MOSFET的温升太低，出于本钱的斟酌，会改用RDSON大一些的元件；当功率MOSFET的温升太高、体系的效力偏低，就会改用RDSON小一些的元件，或经由进程优化内部的驱动电路，改良散热的体例等来停止调剂。
若是是一个全新的名目，不之前的名目可循，那末若何拔取功率MOSFET的RDSON？这里先容一个体例给大师：
功耗分派法
当设想一个电源体系的时辰，已知前提有：输入电压规模、输入电压/输入电流、效力、任务频次和驱动电压，固然另有其余的手艺目标，但和功率MOSFET相干的首要是这些参数。步骤以下：
（1）按照输入电压规模、输入电压/输入电流和效力，计较体系的最大消耗。
（2）对功率回路的杂散消耗、非功率回路元件的静态消耗、IC的静态消耗和驱动消耗做大抵的预算，经历值能够占总消耗的10%～15%。若是功率回路有电流取样电阻，则计较电流取样电阻的功耗。总消耗减去下面的这些消耗，剩下局部便是功率器件、变压器或电感的功率消耗。将剩下的功率消耗按必然的比例分派到功率器件和变压器或电感中，不肯定的话，按元件数量均匀分派，如许就获得每一个MOSFET的功率消耗。
（3）将MOSFET的功率消耗，按必然的比例分派给开关消耗和导通消耗，不肯定的话，均匀分派开关消耗和导通消耗。
（4）经由进程MOSFET导通消耗和流过的有用值电流，计较最大许可的导通电阻，这个电阻是MOSFET在最高任务结温的RDSON。数据表中功率MOSFET的RDSON标注有肯定的测试前提，在差别的既定前提下具备差别的值，测试的温度为：TJ=25℃，RDSON具备正温度系数，是以按照MOSFET最高的任务结暖和RDSON温度系数，由上述RDSON计较值，获得25℃温度下对应的RDSON。
（5）经由进程25℃的RDSON来拔取型号适合的功率MOSFET，按照MOSFET的RDSON现实参数，向下或向上修整。经由进程以上步骤，就能够开端选定功率MOSFET的型号和RDSON参数。
