双栅场效应管有一个源极、一个漏极和两个栅极，在金属栅极与沟道之间有一层二氧化硅绝缘层，是以具备很高的输出电阻，此中两个栅极是相互自力的，使得它能够用来作高频缩小器、混频器、解调器及增益节制缩小器等。
双栅场效应管也称为双栅mos管。它是一个管子中有两个节制极。从布局下去看能够以为是两个单栅场效应管的串连，增添了第二栅极g2，它具备必然的屏障感化，使得漏极与第一栅极之间的反应电容变得很小，如黑色电视机高频调感化的双栅场效应管高频缩小器。双栅场效应管高频缩小器从布局下去说能够以为是共源-共栅缩小器的情势。值得注重的是栅g2的电压时能够转变场效应管正向传输特征曲线的斜率，从而转变高频缩小器的增益。
1．鉴定栅极g
将万用表拨至r×1k档别离丈量三个管脚之间的电阻。若发明某脚与其字两脚的电阻均呈无限大，并且互换表笔后仍为无限大，则证实此脚为g极，因为它和别的两个管脚是绝缘的。
2．鉴定源极s、漏极d
由图1可见，在源-漏之间有一个pn结，是以按照pn结正、反向电阻存在差别，可辨认s极与d极。用互换表笔法测两次电阻，此中电阻值较低（普通为几千欧至十几千欧）的一次为正向电阻，此时黑表笔的是s极，红表笔接d极。
3．丈量漏-源通态电阻rds（on）
将g-s极短路，挑选万用表的r×1档，黑表笔接s极，红表笔接d极，阻值应为几欧至十几欧。 因为测试前提差别，测出的rds（on）值比手册中给出的典范值要高一些。比方用500型万用表r×1档实测一只irfpc50型vmos管，rds（on）=3.2w，大于0.58w（典范值）。
4．查抄跨导
将万用表置于r×1k（或r×100）档，红表笔接s极，黑表笔接d极，手持螺丝刀去碰触栅极，表针应有较着偏转，偏转愈大，管子的跨导愈高。

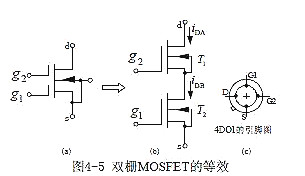

双栅场效应管T可用来组成可控增益缩小器，输出旌旗灯号加在G1 上， G2交换接地，转变加在G2上的偏压，便可节制缩小器的增益。图4-5 所示是双栅场效应管4DO1的引脚散布图。双栅场效应管多用于可控增益缩小器和高频电子线路中。
