电源mos管，挑选到一款准确的MOS管，能够很好地节制出产制作本钱，最为首要的是，为产物婚配了一款最得当的元器件，这在产物将来的利用进程中，将会充实阐扬其“螺丝钉”的感化，确保装备获得最高效、最稳定、最耐久的利用结果。明天分享一下电源mos管驱动电路若何选型,请看下文概况。
图1 IC间接驱动MOSFET
电源IC间接驱动是咱们最常常利用的驱动体例，同时也是最简略的驱动体例，利用这类驱动体例，应当注重几个参数和这些参数的影响。第一，检查一下电源IC手册，其最大驱动峰值电流，由于差别芯片，驱动才能良多时辰是不一样的。
第二，领会一下MOSFET的寄生电容，如图1中C1、C2的值。若是C1、C2的值比拟大，MOS管导通的须要的能量就比拟大，若是电源IC不比拟大的驱动峰值电流，那末管子导通的速率就比拟慢。若是驱动才能缺乏，回升沿能够呈现高频振荡，即便把图 1中Rg减小，也不能处理题目! IC驱动才能、MOS寄生电容巨细、MOS管开关速率等身分，都影响驱动电阻阻值的挑选，以是Rg并不能无穷减小。
若是挑选MOS管寄生电容比拟大，电源IC外部的驱动才能又缺乏时，须要在驱动电路上加强驱动才能，常利用图腾柱电路增添电源IC驱动才能，其电路如图 2虚线框所示。

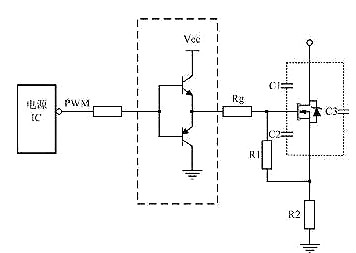

图2 图腾柱驱动MOS
这类驱动电路感化在于，晋升电流供给才能，敏捷完成对栅极输入电容电荷的充电进程。这类拓扑增添了导通所须要的时候，可是削减了关断时候，开关管能疾速守旧且避免回升沿的高频振荡。

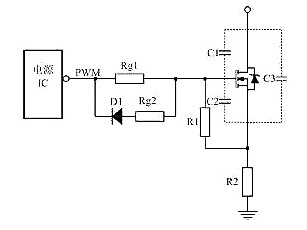

图3 加快MOS关断
关断刹时驱动电路能供给一个尽能够低阻抗的通路供MOSFET栅源极间电容电压疾速泄放，保障开关管能疾速关断。为使栅源极间电容电压的疾速泄放，常在驱动电阻上并联一个电阻和一个二极管，如图3所示，此中D1常常利用的是快规复二极管。这使关断时候减小，同时减小关断时的消耗。Rg2是避免关断的时电流过大，把电源IC给烧掉。

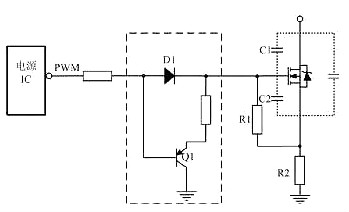

图4 改良型加快MOS关断
在第二点先容的图腾柱电路也有加快关断感化。当电源IC的驱动才能充足时，对图2中电路改良能够加快MOS管关断时候，获得如图4所示电路。用三极管来泄放栅源极间电容电压是比拟罕见的。若是Q1的发射极不电阻，当PNP三极管导通时，栅源极间电容短接，到达最短时候内把电荷放完，最大限制减小关断时的穿插消耗。与图3拓扑比拟拟，另有一个益处，便是栅源极间电容上的电荷泄放时电流不颠末电源IC，进步了靠得住性。

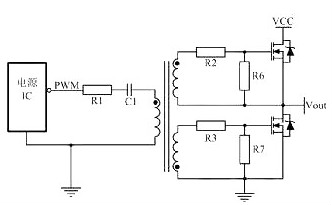

图5 断绝驱动
为了知足如图5所示高端MOS管的驱动，常常会接纳变压器驱动，偶然为了知足宁静断绝也利用变压器驱动。此中R1方针是按捺PCB板上寄生的电感与C1构成LC振荡，C1的方针是离隔直流，经由过程交换，同时也能避免磁芯饱和。
当源极输入为高电压的环境时，咱们须要接纳偏置电路到达电路任务的方针，既咱们以源极其参考点，搭建偏置电路，驱动电压在两个电压之间动摇，驱动电压误差由低电压供给，以下图6所示。
图6 源极输入为高电压时的驱动电路
除以上驱动电路以外，另有良多别的情势的驱动电路。对各类百般的驱动电路并不一种驱动电路是最好的，只要连系详细利用，挑选最适合的驱动。
