甚么是漏极 源极 栅极及场效应管的布局道理剖析-KIA MOS管
信息来历：本站 日期：2020-08-14
场效应管普通的晶体管是由两种极性的载流子，即大都载流子和反极性的大都载流子到场导电，是以称为双极型晶体管，而FET仅是由大都载流子到场导电，它与双极型相反，也称为单极型晶体管。
它属于电压节制型半导体器件，具备输入电阻高（108～109Ω）、噪声小、功耗低、静态规模大、易于集成、不二次击穿景象、宁静任务地区宽等长处，现已成为双极型晶体管和功率晶体管的壮大合作者。

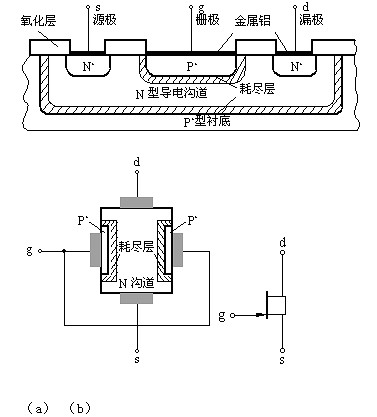

在两个高搀杂的P区中间，夹着一层低搀杂的N区（N区普通做得很薄），组成了两个PN结。在N区的两头各做一个欧姆打仗电极，在两个P区上也做上欧姆电极，并把这两P区连起来，就组成了一个场效应管。如图所示：
N型导电沟道结型场效应管的电路标记

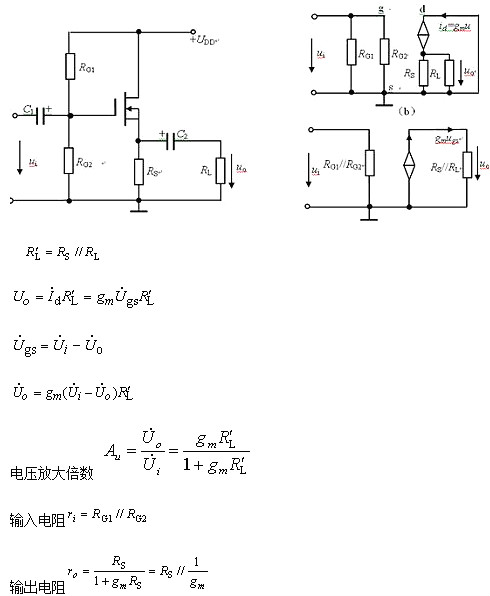

将两个P区的引出线连在一路作为一个电极，称为栅极（g），在N型硅片两头各引出一个电极，别离称为源极（s）和漏极（d），很薄的N区称为导电沟道。共漏极缩小电路——源极输入器
共漏极缩小电路也具备电压缩小倍数小于1，但靠近1；输入电压与输入电压同相；输入电阻高，输入电阻低的特色。
将两个P区的引出线连在一路作为一个电极，称为栅极，在N型硅片两头各引出一个电极，别离称为源极和漏极，很薄的N区称为导电沟道。共漏极缩小电路——源极输入器。栅极简称为G，源极简称为S，漏极简称为D。
开漏情势电路的特色
1.操纵外部电路的驱动才能，削减IC外部的驱动，?或驱动比芯片电源电压高的负载。
2.能够将多个开漏输入的Pin，毗连到一条线上。经由过程一只上拉电阻，在不增添任何器件的环境下，组成“与逻辑”干系。这也是I2C，SMBus等总线判定总线占用状况的道理。
3.由于漏级开路，以是后级电路必须接一上拉电阻，上拉电阻的电源电压就能够决议输入电平。如许就能够停止肆意电平的转换了。
4.源极开路供给了矫捷的输入体例，可是也有其缺点，便是带来回升沿的延时。由于回升沿是经由过程外接上拉无源电阻对负载充电，以是当电阻挑选小时延时就小，但功耗大；反之延时大功耗小。以是若是对延时有请求，则倡议用降落沿输入。
