场效应管三极管 IGBT常识归纳综合及三者若何操纵阐发

（一）IGBT

IGBT (Insulated Gate Bipolar Transistor)，绝缘栅双极型晶体管，是由晶体三极管和MOS管构成的复合型半导体器件。

IGBT作为新型电子半导体器件，具备输出阻抗高，电压节制功耗低，节制电路简略，耐高压，蒙受电流大等特征，在各类电子电路中取得极普遍的操纵。

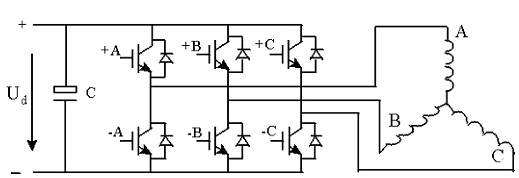

IGBT是电压节制电流，可是说是集成块三极管和场效应管的长处的一种器件，它操纵电压来节制PN结，在大电流操纵比拟普遍，是以比拟合适强电开关，强电功率操纵，比方变频器、逆变器、电力节制体系等，良多场所以IGBT作为逆变器件，任务电流3000kVA以上，频次达25kHz以上。以下图是直流机电驱动主电路。

数码管,场效应管,三极管,IGBT

（二）场效应管

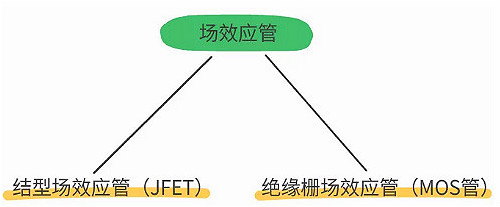

场效应管首要有两种范例，别离是结型场效应管（JFET）和绝缘栅场效应管（MOS管）。

数码管,场效应管,三极管,IGBT

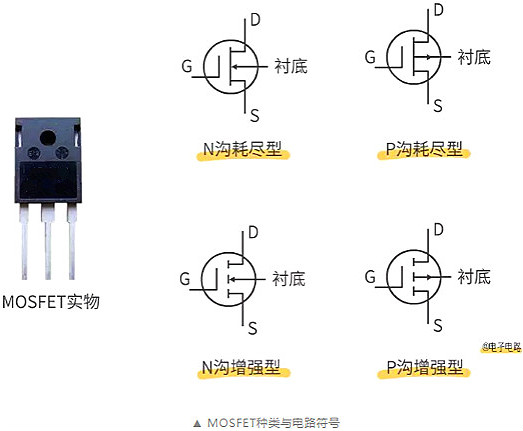

MOSFET又可分为N沟耗尽型和加强型；P沟耗尽型和加强型四大类。

数码管,场效应管,三极管,IGBT

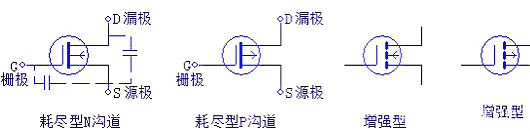

场效应管是电压节制器件，它是继三极管以后的新一代缩小元件，场效应晶体管可分为耗尽型效应晶体管和加强型效应晶体管，同时又有N沟道和P沟耗尽型之分。

数码管,场效应管,三极管,IGBT

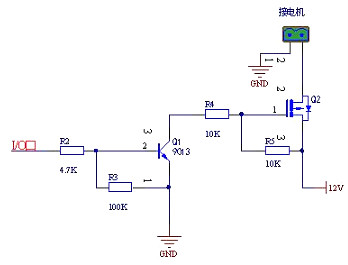

场效应管普通用于开关感化，有开关用和有功率用。出格是机电、开关电源等，操纵处所普通都是呈现在须要耐压高、耐电流大、频次特征高的时辰。

数码管,场效应管,三极管,IGBT

（三）三极管

三极管是一种电流节制体器件，它的首要感化是把微小旌旗灯号缩小，输出阻抗低，比方在基极b给一个很小的电流Ib，在集电极c上获得一个比拟大的电流Ic。

它是电流缩小器件，可是在现实时辰凡是经由过程一个电阻将三极管的电流缩小感化改变为电压缩小感化，是以，只需电路参数设置合适，普通输出电压能够或许比输出电压高良多倍。它有三个任务状况：停止状况、缩小状况、饱和状况。三极管普通是弱电中操纵，并且呈现在开关感化、电流缩小感化，比方蜂鸣器驱动、数码管驱动、直流小电扇驱动等方面。

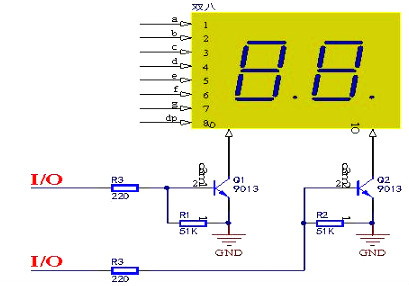

（1）三极管驱动数码管

若是因为单片机I/O口驱动才能无限，能够或许加三极管扩展驱动电流

数码管,场效应管,三极管,IGBT
