晶体管”是指能够履行开关和缩小的半导体器件。 它能够用作开关或缩小器的电子装备称为有源组件。 电开关和缩小并不是从1948年晶体管的发现起头的。 可是，本发现是一个新时期的起头，因为与晶体管分散之前利用的有源组件（称为真空管）比拟，晶体管体积小，效力高且具备机器弹性。下面咱们先来看看PN结。
当咱们专一于半导体操纵的物理学时，咱们利用术语pn结； 当咱们专一于电路设想时，咱们利用二极管一词。 可是它们实质上是统一回事：根基的半导体二极管是毗连有导电端子的pn结。 起首让咱们看一下图表，而后咱们将扼要切磋这个极其主要的电路元件的行动。
左侧的实心圆是空穴，右侧的实心圆是电子。耗尽区由与来自n型半导体的自在电子从头连系的空穴（这些从头连系的空穴由带圆圈的负号表现）和与来自p型半导体的空穴从头连系的电子（以圆圈正号表现）构成。该复合致使耗尽区的p型局部带负电，并且耗尽区的n型局部带正电。
在p型和n型资料的接合处电荷的分手会致使电位差，称为打仗电位。在硅pn结二极管中，打仗电势约为0.6V。如上图所示，该电势的极性与咱们预期的相反：在n型侧为正，而在p型侧为负。
电流能够经由过程分散流过结-因为结两局部的电荷载流子浓度差别，一些来自p型资料的空穴将分散到n型材猜中，而一些来自n型电子型资料将分散到p型材猜中。可是，几近不电流流过，因为打仗电势对该分散电流起反对感化。此时，咱们将起头利用术语势垒电压取代打仗电势。

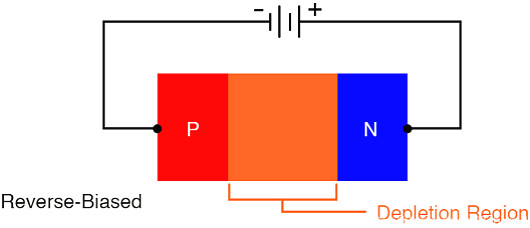

若是咱们将二极管毗连到电池上，使得电池的电压与势垒电压具备不异的极性，则结点将被反向偏置。 因为咱们正在增添势垒电压，是以分散电流进一步遭到障碍。

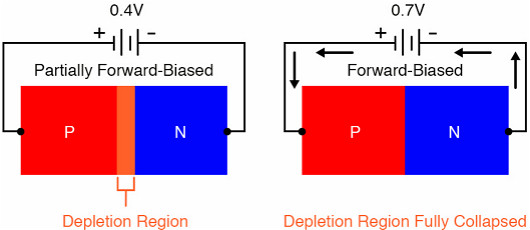

施加反向偏置电压会使结的耗尽区变宽。另外一方面，若是咱们将电池的正极毗连到二极管的p型侧，而负极将毗连到n型侧，则咱们正在下降势垒电压，从而增进电荷载流子在结上的分散。 可是，在咱们降服势垒电压并完整耗尽耗尽区之前，电流量将坚持相称低的程度。 这在施加的电压即是势垒电压时发生，并且在这些正向偏置前提下，电流起头自在流过二极管。
起首，当以反向偏压极性施加电压时，pn结禁止电流活动，而当以正偏压极性施加电压时，pn结许可电流活动。 这便是为甚么二极管能够用作电流的单向阀的缘由。
其次，当施加的正向偏置电压靠近势垒电压时，流过二极管的电流呈指数增添。 这类指数电压-电流干系使正向偏置二极管的电压降坚持相称不变，以下图所示。
二极管的任务量能够类似为一个恒定的电压降，因为很小的电压增添对应于很大的电流增添。

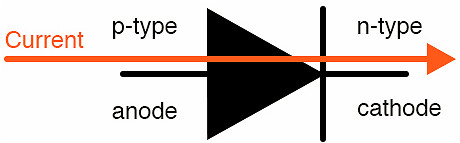

下图说明了二极管的物理布局，其电路标记和咱们用于其两个端子的称号之间的干系。 施加正向偏置电压会使电流沿蓝色箭头标的目的活动。

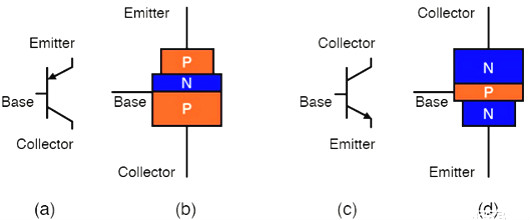

在下面的报告中，咱们领会了pn结的特别特征。 若是咱们将另外一局部半导体资料增加到pn结，则将有一个双极结晶体管（BJT）。 以下图所示，咱们能够增加一局部n型半导体来建立一个npn晶体管，或咱们能够增加一局部p型半导体来构成一个pnp晶体管。

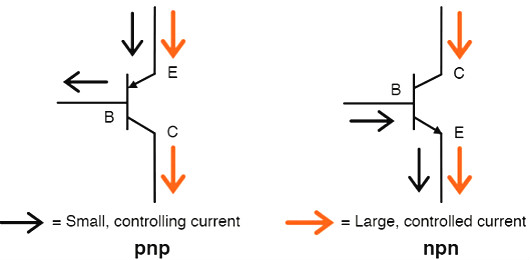

n型和p型半导体的三层组合发生了一个三端子装备，该装备许可流过基极度子的电流较小，从而调理发射极和集电极度子之间的较大电流。在npn晶体管中，节制电流从基极流向发射极，调理电流从集电极流向发射极。 在pnp晶体管中，节制电流从发射极流到基极，调理电流从发射极流到集电极。 下图中的箭头表现了这些以后形式。
望文生义，场效应晶体管（FET）利用电场来调理电流。 是以，咱们能够将BJT和FET视为半导体缩小和开关这一主题的两个根基变更：BJT许可小电流调理大电流，而FET许可小电压调理大电流。

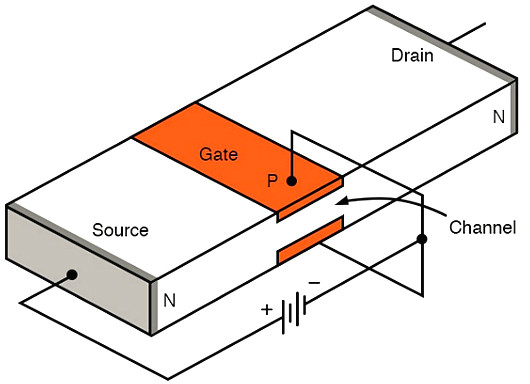

场效应晶体管由两个被沟道离隔的搀杂半导体地区构成，并且以转变沟道的载流特征的体例向器件施加电压。下图使您领会其任务道理。
如您所见，被通道离隔的端子称为源极和漏极，而栅极是施加节制电压的端子。 虽然此图有助于先容普通的FET操纵，但现实上是在描写一种绝对不罕见的器件，称为结型场效应晶体管（JFET）。现在，绝大大都场效应晶体管是金属氧化物半导体场效应晶体管（MOSFET）。

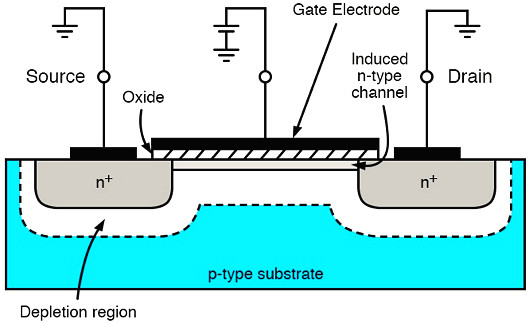

MOSFET具备将栅极与沟道分离隔的绝缘层。 是以，与BJT差别，MOSFET不须要稳态输出电流。 经由过程施加电压能够简略地调理流过通道的电流。 下图显现了n沟道MOSFET（也称为NMOS晶体管）的物理布局和根基操纵。 NMOS晶体管中的大都载流子是电子； 具备空穴作为大都载流子的p型晶体管称为p沟道MOSFET或PMOS晶体管。
两个重搀杂的n型地区被p型沟道离隔。 假定源和基板都接地。若是栅极也接地，则电流将没法流过沟道，因为施加到漏极的电压会致使反向偏置的pn结。但是，施加到栅极的正电压排挤沟道中的空穴，从而发生耗尽区，并从源极和漏极局部吸收电子。
若是电压充足高，则通道将具备充足的挪动电子，以在向漏极施加电压时许可电流从漏极流向源极。
因为它们许可较小的电流或电压来调理电流，是以BJT和MOSFET能够用作电子开关和缩小器。 开关举措是经由过程供给在两种状况之间转换的输出旌旗灯号来完成的。这些输出状况之一致使全电流活动，而另外一个致使零电流活动。经由过程偏置晶体管来完成缩小，以便较小的输出旌旗灯号变更会在电流中发生响应的较大幅度变更。
