从道理的视角，一文完全辨别MOS NMOS PMOS CMOS，具体请检查下文。mos管大名是场效应管，是金属-氧化物-半导体型场效应管，属于绝缘栅型，MOS又分N型、P型MOS管。

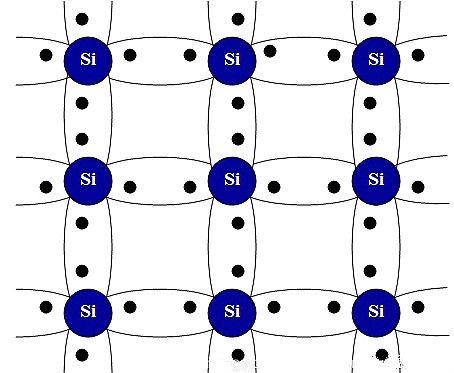

半导体的根本资料是硅晶体，硅这类资料，在化学元素周期表里是四族元素，硅从微观上看每个原子最外层有4个电子，咱们晓得，外层4个电子的物资处于不变状态。硅晶体里，两个电子连系构成更加不变的共价键。
固然这类共价键并不是坚不可摧的，在相对0度以上，总会有多数的电子挣脱共价键的束厄局促在晶格里浪荡，会表现出很小的导电性，半导体的名字就这么来了。
若是硅晶体里掺入了三族元素，比方硼，会是甚么状态的呢？

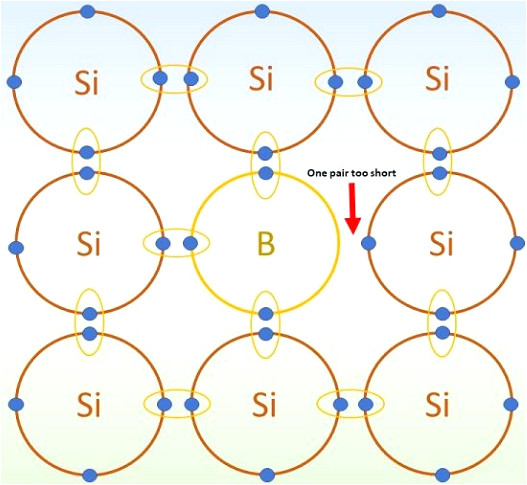

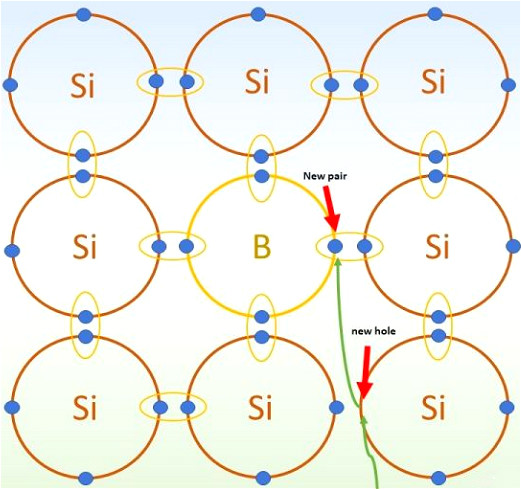

三族元素最外层3个电子，跟硅连系的时辰，共价键上就会缺一个电子，咱们叫它空穴。由于电子的热力学活动，某个共价键上的电子可以或许挣脱束厄局促挪动到空穴地位下去，微观上看好像是空穴发生了挪动，由于空穴表现正电荷，空穴的英文称为positive holes，这类半导体就称之为P型半导体。
一样，在硅晶体里搀杂五族元素后，共价键上就会多出一个电子，这个电子可以或许在半导体内自在挪动，构成导电的电子，即negative electrons。搀杂五族元素的半导体称为N型半导体。

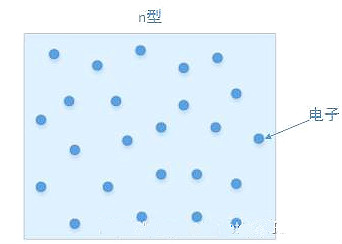

咱们从微观上看，N型半导体外面有良多可以或许导电的电子。

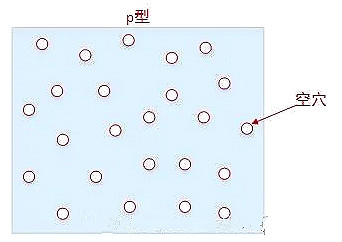

P型半导体外面有良多不可挪动的空穴。此处出格夸大不可挪动，咱们说空穴的挪动，现实上是别的地位的电子添补了空穴的地位，看上去像是空穴在挪动。
N型半导体和P型半导体微观上看都是不带电的！正负电荷量相称。

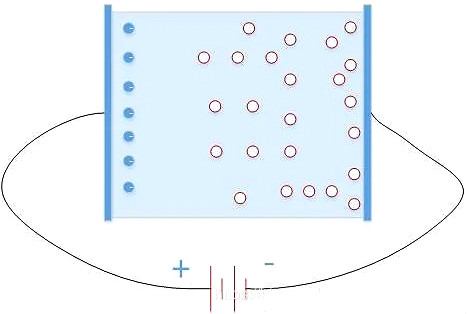

假设咱们把P型半导体放在一个电场中会有甚么景象呢 ？按照最根基的物理常识，同电荷排挤，异电荷相吸，电场中的P型半导体以下图所见。摆布两侧为电极板，电子会被吸收到正电极测，空穴被吸收到负电极测。这里正负只是通俗的物理界说，实在在电路中，严酷的说法应当是高电平测、低电平测。正负只要在指定0V参考点的环境下才成心义。
咱们把这类效应称为电场效应（Field Effect），按照这类现场所发现的半导体器件称为场效应管，即Field Effect Transistor ，简称FET！这便是FET实在的内在。

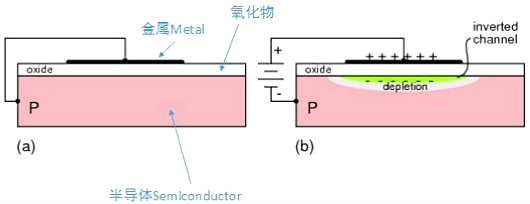

为了便利发生一个电场，迷信家们发现了一种像三明治的布局。这类布局的最下层是金属，普通是铝化合物，中间层是氧化物，普通是氧化硅，上面是P型半导体，此处也称为P型衬底。这类器件被称为Metal Oxide Semiconductor，简称MOS。
在金属层和衬底之间加上电场，因而在氧化物的上面就堆积了电子，构成一个反转层。原来是P型衬底，呈现了电子层，中文书外面也叫做“沟道”，也被称为N沟道。

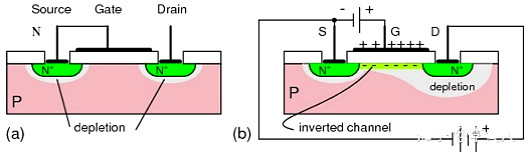

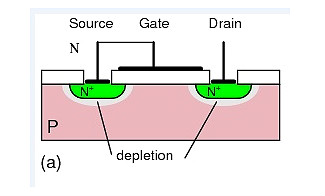

把这个资料持续加工，在P型衬底的两肩侵蚀出N型的电极，因而NMOS就这么发生了！金属层被称为G极、即栅极；N型搀杂浓度高的一端称为S极、即源极，搀杂浓度略微低点的一端称为D极，即漏极。“源”是泉源的意义，它的浓度高、可以或许供给更多的载流子，在N型半导体里，沟道内部是电子，若是可以或许构成一个电流通路，那末源极也应当供给的是电子。
在内部偏压构成的电场力感化下，电子由S流向D。由于电流界说的标的目的跟电子活动的标的目的相反，以是此时电流从D流向S。是以，D点的点位要比S点高。
至此，咱们就清晰了甚么是MOS，MOSFET，NMOS。记着一点：NMOS指的是构成了N型的反转层，那末它必然是在P型衬底上完成的。
一样，对衬底为N型的器件，咱们要施加电场发生一个空穴区，即P沟道，以是称为PMOS，空穴区须要低电平发生，以是G极的电势要比源极低。P沟道活动的是”空穴“，以是电流标的目的是S极流向D极，那末S极的电势就要高。
至此，咱们应当能分清甚么是MOS、MOSFET、NMOS、PMOS了。从中咱们也看出了，MOS管是一种G极电压发生电场效应，节制DS两头电流的可控器件。
在电路外面，若何辨别NMOS、PMOS和电路若何毗连呢？
此刻咱们想一下，衬底该怎样接，以NMOS为例，衬底P型，若是衬底接高电位，那末就构成了两个PN结并联的电路。以是P型衬底须要接低电位，按照上面说的电流标的目的，N型MOS低电位为S极，以是衬底须要连S极。这便是为甚么MOS管的电路图老是看到衬底跟S极相连的缘由！
上面具体说说电路标记每个细节所代表的意义。
1. 不施加电场时，G极下不发生N沟道，以是电路图顶用虚线代表这一层意义。（今后的文章中会先容差别品种的MOSFET，G极其0V，不反转层天生的器件称为加强型MOS管，还有一种是耗尽型MOS，对耗尽型MOS，中间竖线是相连的。
2. 箭头的意义代表衬底的PN结效应，P型衬底（NMOS）在G极发生电场下，接近G极其电子区、阔别端为空穴区，以是电场下出产的PN效应指向G极！
3. 图中的二极管是衬底与D之间体二极管，上文中也提到了，若是衬底接高电平，此时二极管间接导通，落空了MOS管节制的感化。大师此时应当立即想到，若是NMOS的S极接了高电压，D接了低电压，MOS管间接导通！

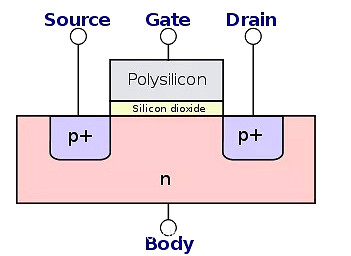

对PMOS，再烦琐一遍，PMOS的”P“即P沟道，必然是在N型衬底上发生的，衬底PN效应箭头背叛G极。N型衬底的两肩上侵蚀出P型电极，流过沟道的是空穴，标的目的从源到漏，源为高搀杂，空穴活动的标的目的同时也是电流的标的目的，也便是说PMOS的电流从S到D，S为高电平。
PMOS的衬底为N型，若是衬底为低电平，一样是等效于两个PN结并联，以是衬底要接高电平，即衬底也是连S极，得出一个论断：不管NMOS、PMOS衬底都是连S极！
体二极管效应依然在D极和衬底间发生，D为体二极管的P区。一样，对PMOS，D极比S顶点位高的话，间接经由过程二极管效应发生通路。
NMOS和PMOS别离简化以下：

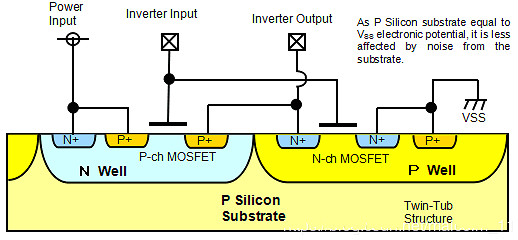

CMOS即 complementary MOSFET，互补型MOSFET，在大范围集成电路外面，NMOS和PMOS被集成在一路，经由过程统一个旌旗灯号来节制，从而完成数字旌旗灯号的逻辑NOT功效。这类布局是构成集成电路的根本单位。
