MOS管功耗，要肯定一个MOSFET场效应管是不是适于某一特定利用，须要对其功率耗散停止计较。耗散首要包罗阻抗耗散和开关耗散：PDDEVICETOTAL=PDRESISTIVE+PDSWITCHING
封装的小型化使封装的热阻下降，功率耗散能力前进，不异电压电流规格或功率规格的产物，个头小的，功率耗散能力更高，这仿佛与咱们的糊口知识有些相悖，可是现实确切如斯。
VMOS的通态功耗，业界习惯于用饱和导通电阻RDS(ON)来衡量，这是不太客观的，因为电流规格在很大程度上影响着RDS(ON)的数值，其内在启事是VMOS管的管芯是由大批管芯单位(Cell)组成的，很明显，其余前提不异的环境下，电流规格越小，RDS（ON)越大。
一个绝对客观的方法是将管芯面积的身分思考出去，将管芯面积A与RDS(ON)相乘，获得一个名为“本征电阻”的参数以削减电流规格的影响(图1．46)。本征电阻小，就象征着要末电流规格很高，要末合用的开关频次很高。另外一方面，管芯制程（芯片的设想与制作规程）的展开使管芯单位的密度慢慢前进，也有利于管芯的小型化。在功率半导体方面，耗散功率会限定管芯制程的进一步减小，这方面仍是滞后于小功率IC的。
除通态功耗，开关功耗（守旧与关断时代的功耗）也是影响大功率VMOS的首要身分之一，出格是高频利用，要求尤其火急。而管芯单位密度的不断前进，会增添极间电容、漫衍电容和栅电荷，这些身分既影响开关功耗，义影响开关速率，固然如斯，这仍然是以后手艺展开的首要方面。

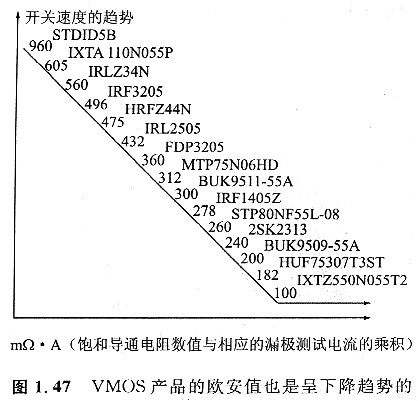

在通俗状况下，咱们很难从公然的手艺资料中查阅到管芯的具体巨细，一个大略的替代方法是，能够或许用产物手艺手册中给出RDS(ON)和测量这一数值所采， 用的漏极电流相乘，咱们姑且称这个数值为“欧安值”。用欧安值也能获得类似的成果，如图1. 47所示。
这个图形与图1. 46最大的差别是，能够反应出开关速率存此中的限定身分，初期的高速产物，如2SK2313，一样有相比低的欧安值，可是它的封装相比大，并且电流规格偏低。

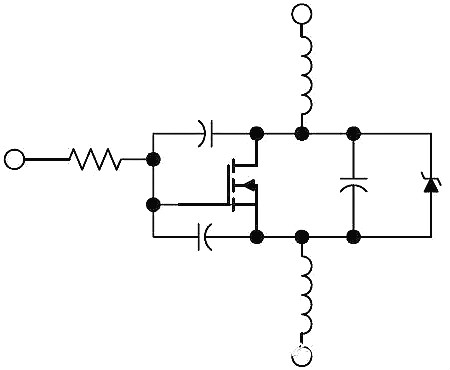

mos管功耗的驱动根本和时辰功耗计较详解，咱们先来看看MOS关模子：
Cgs：由源极和沟道地区堆叠的电极构成的，其电容值是由现实地区的巨细和在差别任务前提下坚持恒定。
Cgd：是两个差别感化的成果。第一JFET地区和门电极的堆叠，第二是耗尽区电容（非线性）。等效的Cgd电容是一个Vds电压的函数。
Cds：也长短线性的电容，它是体二极管的结电容，也是和电压相干的。这些电容都是由Spec下面的Crss，Ciss和Coss决议的。
因为Cgd同时在输入和输入，是以等效值因为 Vds电压要比本来大良多，这个称为米勒效应。
因为SPEC下面的值根据特定的前提下测试获得的，咱们在现实利用的时辰须要点窜Cgd的值。

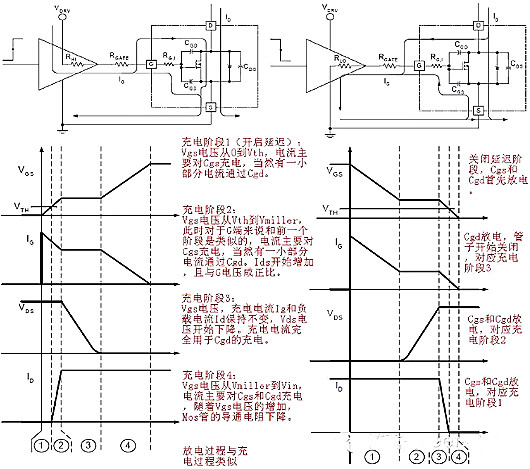

开启和关断的进程阐发：

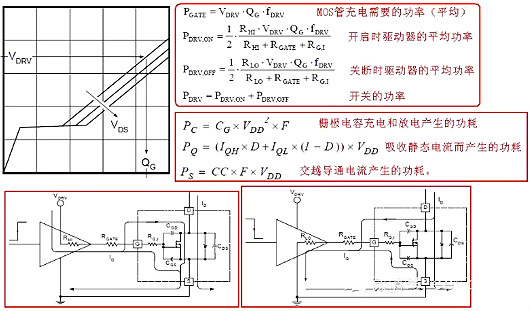

MOSFET驱动器的功耗包罗三局部：
1. 因为MOSFET栅极电容充电和放电发生的功耗。
与MOSFET栅极电容充电和放电有关。这局部功耗凡是是最高的，出格在很低的开关频次时。
2. 因为MOSFET 驱动器接收静态电流而发生的功耗。
高电日常平凡和低电日常平凡的静态功耗。
3. MOSFET 驱动器交越导通（穿通）电流发生的功耗。
因为MOSFET 驱动器交越导通而发生的功耗，凡是这也被称为穿通。这是因为输入驱动级的P沟道和N 沟道场效应管（FET）在其导通和停止状况之间切换时同时导通而引发的。
