MOS管常识-MOS管参数（极限参数与静态参数）及感化剖析

本文首要阐发MOS管参数，讲=MOS管即金属氧化物半导体场应管，是电路设想中经常使用的功率开关器件，为压控器件；MOS管有三个电极：

栅极G：

MOS管的节制端，全名为：GATE，在G端插手凹凸电平便可节制MOS管的开断。对NMOS管而言，请求Vgs>0时，MOS管导通，不然MOS管关断；PMOS管，反之。

源极S：

全名为：Source，简称S。对NMOS管来讲，S是流出端，对PMOS管来讲，S是流入端。

漏极D：

全名为：Drain，简称D。对NMOS管来讲，D是流入端，对PMOS管来讲，D是流出端。

NMOS管的特征：Vgs大于必然的值就会导通，合用于源极接地时的环境（低端驱动），只需栅极电压到达必然电压就能够了；

PMOS管的特征：Vgs小于必然的值就会导通，合用于源极接VCC时的环境（高端驱动）。可是，固然PMOS能够很便利地用作高端驱动，但因为导通电阻大，价钱贵，替代品种少等缘由，在高端驱动中，凡是仍是利用NMOS。

感化是：加在输出端G（栅极）电压，来节制D（漏极）输出端电流。

导通特征：作为开关，相称于开关闭合。

MOS管参数

MOS管主要参数（极限参数与静态参数）以下详解：

（一）极限参数

ID：最大漏源电流（最大持续电流）。是指场效应管普通任务时，漏源间所许可经由过程的最大电流。场效应管的任务电流不应跨越 ID 。此参数会随结温度的回升而有所衰减。

IDM：最大脉冲漏源电流（所能蒙受刹时最大电流）。此参数会随结温度的回升而有所减额。

PD：最大耗散功率。是指场效应管机能稳定坏时所许可的最大漏源耗散功率。利用时，场效应管现实功耗应小于 PDSM 并留有必然余量。此参数普通会随结温度的回升而有所衰减。

BVDSS :漏源雪崩电压.

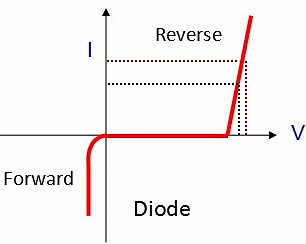

特征：丈量BVDSS便是功率MOSFET的D、S加电压时，从道理上相称于外部的寄生二极管任务在反向特征区丈量BVDSS便是功率MOSFET的D、S加电压时，从道理上相称于外部的寄生二极管任务在反向特征区。

MOS管,MOS管参数

当测试的IDSS值越大，所获得的BVDSS电压值越高。是以利用差别的测试标准时，现实的机能会有较大的差别，当改用更大的测试电流的时辰，所获得的名义电压更高，也便是接纳差别的丈量标准。

(1)功率MOSFET数据表中漏源击穿电压BVDSS的界说具备前提，差别的测试前提下，获得的名义耐压不一样，利用的泄电流越大，丈量获得的名义耐压越高。

(2)功率MOSFET的BVDSS具备正温度系数高，其缘由在于温度越高，载流子活动的均匀自在程减小。温度越高，BVDSS增添并不能标明其宁静性增添，功率MOSFET的宁静性终究由其温度来决议。

VGS：最大栅源电压：指g和s之耐压值,普通为±20V（需检查MOS管的划定值，若是电压高于划定值，会存在Ids电流失控烧坏环境）.是栅极绝对源极的电压（栅极和源极之间的电压降），该电压决议了MOS管处于甚么状况？肯定晶体管的任务状况：导通/停止，或弱反/强反/速率饱和等。

Tj：最大任务结温。凡是为150℃或175℃ ，器件设想的任务前提下须确应防止跨越这个温度，并留有必然裕量。

TSTG ：存储温度规模。

（二）静态参数

V(BR)DSS：漏源击穿电压。（D端-S端所能蒙受电压值，受制于内藏二极管的耐压，前提：VGS=0，ID=250uA时，与温度成反比）。是指栅源电压 VGS 为 0 时，场效应管普通任务所能蒙受的最大漏源电压。这是一项极限参数,加在场效应管上的任务电压必须小于 V(BR)DSS 。它具备正温度特征，故应以此参数在低温前提下的值作为宁静斟酌。△ V(BR)DSS/ △ Tj ：漏源击穿电压的温度系数,普通为0.1V/ ℃。

RDS(on) ：在特定的 VGS (普通为 10V,4.5V,2.5V )、结温及漏极电流的前提下，MOSFET 导通时漏源间的最大阻抗。（量测体例：GS给电压，DS端给电流ID，量测VDS与ID，经由过程欧姆定律算出电阻：内阻）。它是一个很是主要的参数，决议了 MOSFET 导通时的DC耗损功率。此参数普通会随结温度的回升而有所增大。故应以此参数在最高任务结温前提下的值作为消耗及压降计较。

VGS(th) ：开启电压(阀值电压)。栅极阈值电压是为使MOSFET导通，栅极与源极间必需的电压。也便是说，VGS若是是阈值以上的电压，则MOSFET导通。当外加栅极节制电压VGS跨越VGS(th)时，漏区和源区的外表反型层构成了毗连的沟道。利用中，常将漏极短接前提下ID即是1毫安时的栅极电压称为开启电压。此参数普通会跟着温度的回升而有所降落。

MOS管,MOS管参数

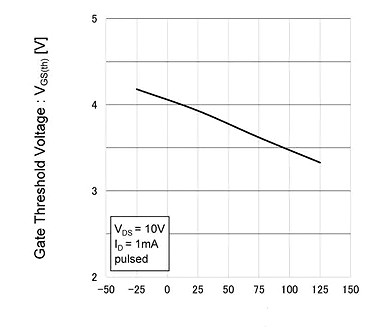

温度特征能够看出VGS(th)跟着温度的降低有降落趋向。这标明当温度回升时，VGS(th)变低，便是更低的VGS流过更多的ID。固然，也便是说，这与ID-VGS的温度特征分歧。别的，VGS(th)可用于推算Tj。VGS(th)的温度特征中有直线性，是以可除以系数，按照VGS(th)的变更量计较温度回升。

VFSD：内嵌二极管的正向导通压降，VFSD=VS-VD。（丈量体例：1.VGS=0V时，量测压降；2.G脚Open时，量测压降；）。

IDSS：指饱和漏源电流.是指结型或耗尽型绝缘栅场效应管中,栅极电压VGS=0时的漏源电流，DS泄电流。（界说：当栅、源极之间的电压即是零，而漏、源极之间的电压大于夹断电压时，对应的漏极电流。）

体例：栅极电压 VGS=0 、 VDS 为必然值时的漏源电流。普通在纳安级。

IGSS：指栅泄电（GS泄电流），丈量的时辰凡是其余电极都是接地的，只在栅上加一个特定的电压，这个值越小越好，越小代表栅氧的品质越好。因为 MOSFET 输出阻抗很大，IGSS 普通在纳安级。
