甚么是场效应管（FET）-场效应管（FET）分类、道理、用处等常识详解

场效应管和双极晶体管差别，仅以电子或空穴中的一种载子举措的晶体管。按照布局、道理能够分为：1、接合型场效应管 2、MOS型场效应管

（一）场效应管（FET）-接合型场效应管（结型FET）

1、道理

N通道接合型场效应管如图所示，以P型半导体的栅极从两侧夹住N型半导体的布局。将PN接合面上外加反向电压时所发生的空匮地区用于电流节制。

N型结晶地区的两头加上直流电压时，电子从源极流向漏极。电子所经由过程的通道宽度由从两侧面分散的P型地区和加在该地区上的负电压所决议。

加强负的栅极电压时，PN接合局部的空匮地区扩大到通道中，而减少通道宽度。是以，以栅极电极的电压能够节制源极-漏极之间的电流。

2、用处

即便栅极电压为零，也有电流畅通，是以用于恒定电流源或因低乐音而用于音频缩小器等。

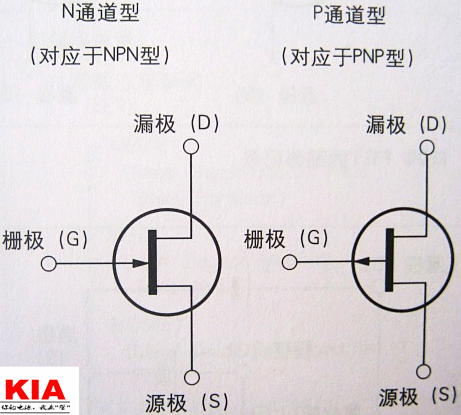

结型FET的图形暗号

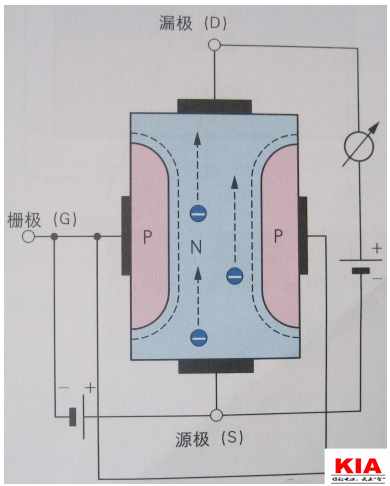

结型FET的举措道理（N通道）

（二）场效应管（FET）-MOS型场效应管

1、道理

即便是夹住氧化膜（O）的金属（M）与半导体（S）的布局（MOS布局），若是在（M）与半导体（S）之间外加电压的话，也能够发生空匮层。再加上较高的电压时，氧华膜下能积储电子或空穴，构成反转层。将其作为开关操纵的即为MOSFET。

在举措道理图上，若是栅极电压为零，则PN接合面将断开电流，使得电流在源极、漏极之间不畅通。若是在栅极旧外加正电压的话，则P型半导体的空穴将从栅极下的氧化膜-P型半导体的外表被摈除，而构成空匮层。并且，若是再进步栅极电压的话，电子将被吸收表外表，而构成较薄的N型反转层，由此源杖（N型）和漏极（N型）之间毗连，使得电流畅通。

2、用处

因其布局简略、速率快，且栅极驱动简略、具备耐粉碎力强等特色，并且利用微细加工手艺的话，便可间接进步机能，是以被普遍利用于由LSI的根本器件等高频器件到功率器件（电力节制器件）等的范畴中。

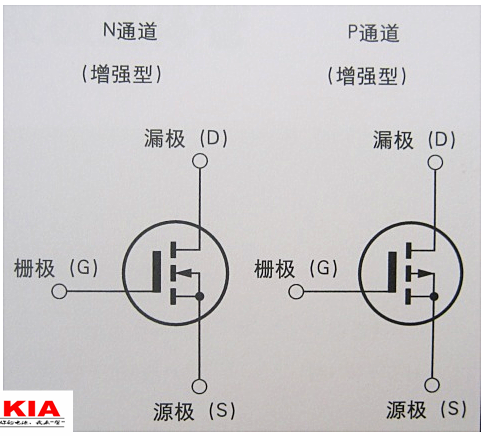

MOS FET的图形暗号

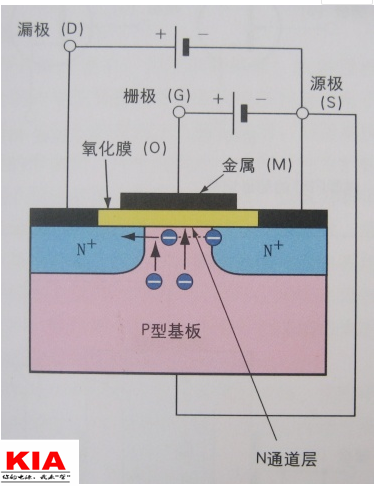

MOS FET的举措道理（N通道）

（三）经常使用场功效管

1、MOS场效应管

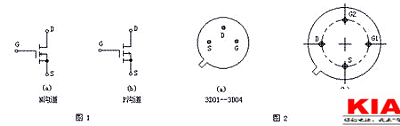

即金属-氧化物-半导体型场效应管，属于绝缘栅型。其首要特色是在金属栅极与沟道之间有一层二氧化硅绝缘层，是以具备很高的输出电阻（最高可达1015Ω）。它也分N沟道管和P沟道管，标记如图1所示。凡是是将衬底（基板）与源极S接在一路。按照导电体例的差别，MOSFET又分加强型、耗尽型。

所谓加强型是指：当VGS=0时管子是呈停止状况，加上准确的VGS后，大都载流子被吸收到栅极，从而“加强”了该地区的载流子，构成导电沟道。

耗尽型则是指，当VGS=0时即构成沟道，加上准确的VGS时，能使大都载流子流出沟道，是以“耗尽”了载流子，使管子转向停止。

以N沟道为例，它是在P型硅衬底上制成两个高搀杂浓度的源分散区N+和漏分散区N+，再别离引出源极S和漏极D。源极与衬底在外部连通，两者总坚持等电位。

图1（a）标记中的前头标的目的是从内向电，表现从P型材料（衬底）指身N型沟道。当漏接电源正极，源极接电源负极并使VGS=0时，沟道电流（即漏极电流）ID=0。

跟着VGS逐步降低，受栅极正电压的吸收，在两个分散区之间就感到出带负电的多数载流子，构成从漏极到源极的N型沟道，当VGS大于管子的开启电压VTN（普通约为+2V）时，N沟道管起头导通，构成漏极电流ID。

国产N沟道MOSFET的典范产物有3DO1、3DO2、3DO4（以上均为单栅管），4DO1（双栅管）。它们的管脚摆列（底视图）见图2。

MOS场效应管比拟“娇气”。这是因为它的输出电阻很高，而栅-源极间电容又很是小，极易受外界电磁场或静电的感到而带电，而少许电荷便可在极间电容上构成相称高的电压（U=Q/C），将管子破坏。

是以了厂时各管脚都绞合在一路，或装在金属箔内，使G极与S极呈等电位，避免堆集静电荷。管子不必时，全数引线也应短接。在丈量时应非分特别谨慎，并采用响应的防静电感办法。

MOS场效应管的检测体例

（1）筹办任务 丈量之前，先把人体对地短路后，才能摸触MOSFET的管脚。最好在手段上接一条导线与大地连通，令人体与大地坚持等电位。再把管脚分隔，而后拆掉导线。

（2）鉴定电极。将万用表拨于R×100档，起首肯定栅极。若某脚与别的脚的电阻都是无限大，证实此脚便是栅极G。互换表笔重丈量，S-D之间的电阻值应为几百欧至几千欧，此中阻值较小的那一次，黑表笔接的为D极，红表笔接的是S极。日本出产的3SK系列产物，S极与管壳接通，据此很轻易肯定S极。

（3）．查抄缩小才能（跨导）

将G极悬空，黑表笔接D极，红表笔接S极，而后用手指触摸G极，表针应有较大的偏转。双栅MOS场效应管有两个栅极G1、G2。为辨别之，可用手别离触摸G1、G2极，此中表针向左边偏转幅度较大的为G2极。 今朝有的MOSFET管在G-S极间增添了掩护二极管，日常平凡就不须要把各管脚短路了。
