场效应管常识详解-细说场效应管范例及其他常识（图文）

场效应管分为结型场效应管（JFET）和绝缘栅场效应管（MOS管），本文首要讲场效应管分类，各类场效应管的任务特色及按照特征曲线能判定管子的范例。

场效应管的特色

领会场效应管分类之前，咱们来看看场效应管的特色有哪些？

（1）场效应管是电压节制器件，它经由过程VGS(栅源电压)来节制ID（漏极电流）；

（2）场效应管的节制输出端电流极小，是以它的输出电阻（107～1012Ω）很大。

（3）它是操纵大都载流子导电，是以它的温度不变性较好；

（4）它构成的缩小电路的电压缩小系数要小于三极管构成缩小电路的电压缩小系数；

（5）场效应管的抗辐射才能强；

（6）因为它不存在混乱活动的电子分散引发的散粒噪声，以是噪声低。

（一）场效应管范例-结型场效应管

1.结型场效应管的分类

结型场效应管有两种布局情势。它们是N沟道结型场效应管（标记图为（1））和P沟道结型场效应管（标记图为（2））

从图中咱们能够看到，结型场效应管也具备三个电极，它们是：G——栅极；D——漏极；S——源极。电路标记中栅极的箭头标的目标可懂得为两个PN结的正向导电标的目标。

2.结型场效应管的任务道理(以N沟道结型场效应管为例)

在D、S间加上电压UDS，则源极和漏极之间构成电流ID，咱们经由过程转变栅极和源极的反向电压UGS，就能够转变两个PN结反对层的（耗尽层）的宽度，如许就转变了沟道电阻，是以就转变了漏极电流ID。

3.结型场效应管的特征曲线(以N沟道结型场效应管为例)

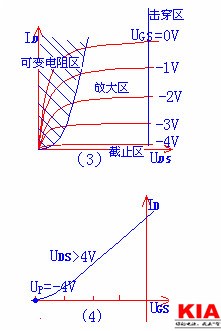

输出特征曲线：（如图（3）所示），按照任务特征咱们把它分为四个地区，即：可变电阻区、缩小区、击穿区、停止区。对此不作很深的请求，只请求咱们看到输出特征曲线能判定是什麽范例的管子便可

转移特征曲线：

咱们按照这个特征干系可得出它的特征曲线如图（4）所示。它描写了栅、源之间电压对漏极电流的节制感化。

从图中咱们能够看出当UGS=UP时ID=0。咱们称UP为夹断电压。

注：转移特征和输出特征同是反应场效应管任务时，UGS、UDS、ID之间的干系，它们之间是能够相互转换的。

（二）场效应管范例-绝缘栅场效应管(MOS管)

1.绝缘栅场效应管的分类

绝缘栅场效应管也有两种布局情势，它们是N沟道型和P沟道型。不管是什麽沟道，它们又分为加强型和耗尽型两种。

2.绝缘栅型场效应管的任务道理(以N沟道加强型MOS场效应管)

咱们起首来看N沟道加强型MOS场效应管的标记图：如图(1)所示。它是操纵UGS来节制“感到电荷”的几多，以转变由这些“感到电荷”构成的导电沟道的状态，而后到达节制漏极电流的目标。

3.绝缘栅型场效应管的特征曲线(以N沟道加强型MOS场效应管)

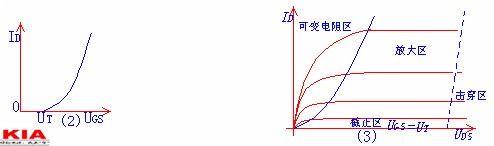

它的转移特征曲线如图（2）所示；它的输出特征曲线如图(3)所示，它也分为4个区：可变电阻区、缩小区、停止区和击穿区。

注：对此咱们也是只请求看到输出特征曲线和转移曲线能判定出是什麽范例的管子，便可。

场效应管的感化

1.场效应管可操纵于缩小。因为场效应管缩小器的输出阻抗很高，是以耦合电容能够容量较小，不用操纵电解电容器。

2.场效应管很高的输出阻抗很是合适作阻抗变更。经常利用于多级缩小器的输出级作阻抗变更。

3.场效应管能够用作可变电阻。

4.场效应管能够便利地用作恒流源。

5.场效应管能够用作电子开关。
