大师都晓得MOS管、三极管、IGBT的规范界说，可是很少有人具体地、体系地从这句话抽丝剥茧，一层一层地阐发为甚么界说里说IGBT是由BJT和MOS构成的，它们之间有甚么辨别和接洽，在操纵的时辰，甚么时辰能挑选IGBT、甚么时辰挑选BJT、甚么时辰又挑选MOSFET管。这些题目实在并非很难，你跟着我看下去，就能够或许或许够窥见其辨别及接洽。
PN结：从PN结说起
PN结是半导体的根本，搀杂是半导体的魂灵，先明白几点：
1、P型和N型半导体： 本征半导体搀杂三价元素，按照高中学的化学键不变性道理，会有 “空穴”等闲导电，是以，这里空穴是“多子”即大都载流子，搀杂范例为P（positive）型；同理，搀杂五价元素，电子为“多子”，搀杂范例为N（negative）型。
2、载流子：导电介质，分为多子和少子，观点很首要，后边会援用
3、空穴”带正电，电子带负电，但搀杂后的半导体自身为电中性
4、P+和N+表现重度搀杂；P-和N-表现轻度搀杂
PN结道理以下图，空穴和电子的分散构成耗尽层，耗尽层的电场标的目的如图所示：
PN结正偏：PN结加正向电压，以下图
此时P区多子“空穴”在电场的感化下向N区活动，N区多子电子相反，使耗尽层变窄至消逝，正向导电OK，也能够或许或许或许懂得成外加电场降服耗尽层内电场，完成导电，该电压普通为0.7V或0.3V。二极管正向导通的道理便是如斯。
PN结反偏：PN结加反向电压，以下图：
反偏时，多子在电场感化下活动使PN结加宽，电流不能经由进程，反向停止；二极管反向停止的道理便是如许。可是，此时少子在表里电场的感化下移动，并且耗尽层电场标的目的使少子更等闲经由进程PN结，构成泄电流。得出首要论断，划重点：反偏时，大都载流子停止，大都载流子很等闲经由进程，并且比正偏时大都载流子经由进程PN结还要轻松。
上边说PN结反偏的时辰，大都载流子能够或许或许或许等闲经由进程，构成电流，普通环境小少子的数目少少，反向电流可疏忽不计。

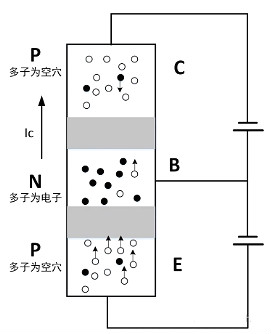

此刻咱们就节制这个反向电流，经由进程往N区注入少子的体例，怎样注入，在N区下再加一个P区，并且使新加的PN结正偏，以下：
上图中，发射结正偏，空穴大批进入基区，他们在基区身份依然是大都载流子的身份，此时，如前所述，这些注入的大都载流子很等闲经由进程反偏的PN结——集电结，到达集电极，构成集电极电流Ic。
因而，咱们讲堂上背的三极管缩小导通条件是<发射结正偏，集电结反偏>就很是等闲懂得了，上一张三极管的特征曲线。
这里触及了饱和区的题目，三极管任务在饱和区时Vce很小，有人说饱和区条件是发射结正偏，集电结也正偏，这很等闲让人曲解；发射结正偏导通没题目，但集电结并不到达正偏导通，若集电结正偏导通，就跟两个二极管放一路没辨别；集电结的正偏电压障碍基区少子向集电极漂移，正偏越利害，少子向集电极活动越坚苦，即Ic越小，是以饱和状况下的Ic是小于缩小状况下的βIb的，此时，管子显现出很小的结电阻，即所谓的饱和导通。

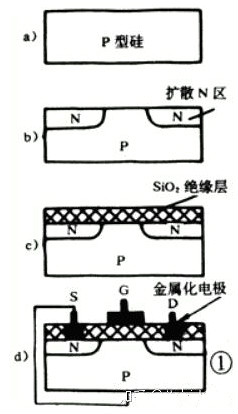

MOS管布局道理：以N-MOS为例，a：P型半导体做衬底；b：上边分散两个N型区，c：笼盖SiO2绝缘层；在N区上侵蚀两个孔，而后金属化的体例在绝缘层和两个孔内做成三个电极：G（栅极）、D（漏极）、S（源极）。

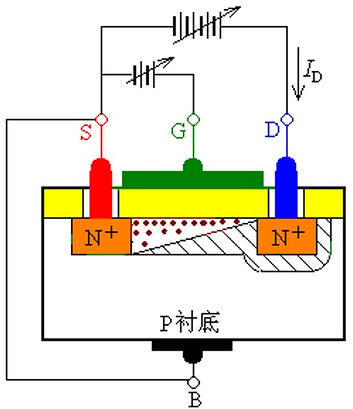

任务道理：普通衬底和源极短接在一路，Vds加正电压，Vgs=0时，PN结反偏，不电流，Vgs加正电压，P衬底上方感到出负电荷， 与P衬底的多子（空穴）极性相反，被称为反型层，并把漏源极N型区毗连起来构成导电沟道，当Vgs比拟小时，负电荷与空穴中和，仍没法导电，当Vgs跨越导通阈值后，感到的负电荷把N型区毗连起来构成N沟道，起头导电。Vgs延续增大，沟道扩展电阻降落，从而电流增大
为改良器件机能，呈现了VMOS、UMOS等多种布局，根基道理都一样。
IGBT是MOS和BJT的复合器件，究竟是怎样复合的，往下看。从布局上看，IGBT与功率MOS的布局很是近似，在反面增添P+注入层（injection layer）。
得出IGBT的导电路径：

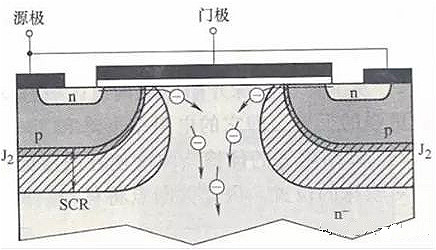

由于上图P阱与N-漂移区的PN结成反偏状况，因而产生了JFET效应，以下图。

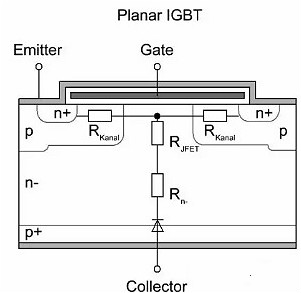

因而，在上述IGBT布局中，电子畅通标的目的的电阻可用下图表现，连系上边描写，一目了然。

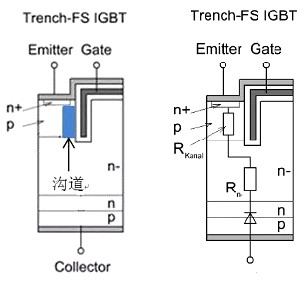

为了减小上述电阻，并且进步栅极面积操纵率，沟槽栅IGBT变成支流，感化结果以下图。

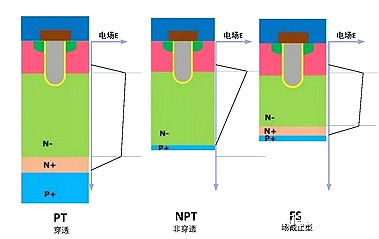

另外，为了晋升IGBT耐压，减小拖尾电流，在N –漂移区、反面工艺（减薄和注入）高低了不少工夫：
N-区下的工夫包罗以下几种：
1、PT：以高浓度的P+直拉单晶硅为肇端资料，师长教师长一层搀杂浓度较高的N型缓冲层（N+buffer层），而后再延续淀积轻搀杂的N-型内涵层作为IGBT的漂移区，以后再在N-型内涵层的外表构成P-base、N+ source作为元胞，最初按照须要减薄P型衬底。
2、NPT：接纳轻搀杂N- 区熔单晶硅作为肇端资料，先在硅面的正面建造元胞并用钝化层掩护好，以后再将硅片减薄到适合厚度。最初在减薄的硅片反面注入硼，构成P+ collector。
3、FS：以轻搀杂N- 区熔单晶硅作为肇端资料，先在硅面的正面建造元胞并用钝化层掩护好，在硅片减薄以后，起首在硅片的反面注入磷，构成N+ 停止层, 最初注入硼，构成P+ collector。
要搞清晰IGBT、BJT、MOSFET之间的干系，就必须对这三者的外部布局和任务道理有大致的领会。

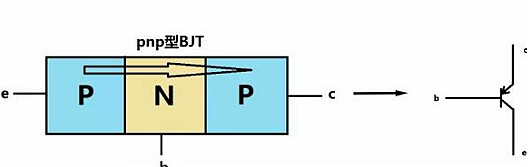

双极性晶体管，俗称三极管。外部布局（以PNP型BJT为例）以下图所示。
BJT外部布局及标记
双极性即象征着器件外部有空穴和电子两种载流子到场导电，BJT既然叫双极性晶体管，那其外部也必然有空穴和载流子，懂得这两种载流子的活动是懂得BJT任务道理的关头。
由于图中 e（发射极）的P区空穴浓度要大于b（基极）的N区空穴浓度，是以会产生空穴的分散，即空穴从P辨别散至N区。同理，e（发射极）的P区电子浓度要小于b（基极）的N区电子浓度，以是电子也会产生从N区到P区的分散活动。
这类活动终究会构成在发射结上呈现一个从N区指向P区的电场，即内建电场。该电场会禁止P区空穴延续向N辨别散。借使倘使咱们在发射结增加一个正偏电压（p正n负），来削弱内建电场的感化，就能够或许或许够使得空穴能延续向N辨别散。
分散至N区的空穴一局部与N区的大都载流子——电子产生复合，另外一局部在集电结反偏（p负n正）的条件下经由进程漂移到达集电极，构成集电极电流。
值得注重的是，N区自身的电子在被来自P区的空穴复合以后，并不会呈现N区电子不够的环境，由于b电极（基极）会供给源源不时的电子以保障上述进程能够或许或许或许延续停止。这局部的懂得对前面领会IGBT与BJT的干系有很大赞助。

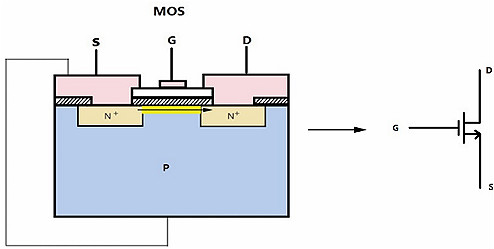

金属-氧化物-半导体场效应晶体管，简称场效晶体管。外部布局（以N-MOSFET为例）以下图所示。
MOSFET外部布局及标记
在P型半导体衬底上建造两个N+区，一个称为源区，一个称为漏区。漏、源之间是横向间隔沟道区。在沟道区的外表上，有一层由热氧化天生的氧化层作为介质，称为绝缘栅。在源区、漏区和绝缘栅上蒸发一层铝作为引出电极，便是源极(S)、漏极(D)和栅极(G)。
MOSFET管是压控器件，它的导通关断遭到栅极电压的节制。咱们从图上察看，发现N-MOSFET管的源极S和漏极D之间存在两个面对面的pn结，当栅极-源极电压VGS不加电压时，不管漏极-源极电压VDS之间加多大或甚么极性的电压，总有一个pn结处于反偏状况，漏、源极间不导电沟道，器件没法导通。
但若是VGS正向充足大，此时栅极G和衬底p之间的绝缘层中会产生一个电场，标的目的从栅极指向衬底，电子在该电场的感化下堆积在栅氧下外表，构成一个N型薄层(普通为几个nm)，连通摆布两个N+区，构成导通沟道，如图中黄色地区所示。当VDS＞0V时，N-MOSFET管导通，器件任务。

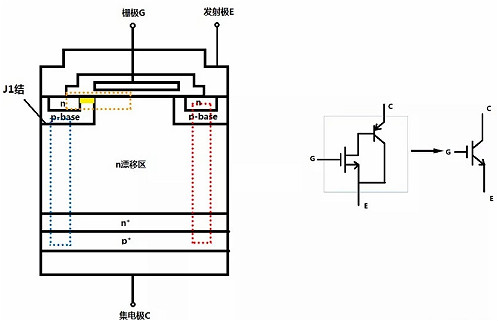

IGBT的布局图
IGBT外部布局及标记
黄色色块表现IGBT导通时构成的沟道。起首看黄色虚线局部，细看之下是不是是有一丝熟习之感？
这局部布局和任务道理本色上和上述的N-MOSFET是一样的。当VGE>0V，VCE>0V时，IGBT外表一样会构成沟道，电子从n区动身、流经沟道区、注入n漂移区，n漂移区就近似于N-MOSFET的漏极。
蓝色虚线局部同理于BJT布局，流入n漂移区的电子为PNP晶体管的n区延续供给电子，这就保障了PNP晶体管的基极电流。咱们给它外加正向偏压VCE，使PNP正向导通，IGBT器件普通任务。
这便是界说中为甚么说IGBT是由BJT和MOSFET构成的器件的缘由。

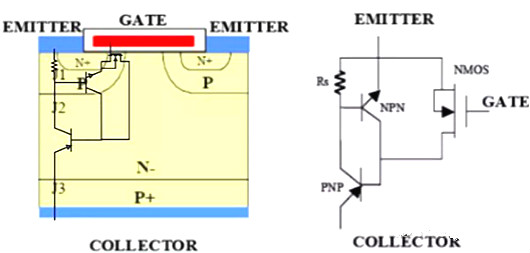

另外，图中我还标了一个白色局部，这局部在界说傍边不被说起的缘由在于它现实上是个npnp的寄生晶闸管布局，这类布局对IGBT来讲是个不但愿存在的布局，由于寄生晶闸管在必然的条件下会产生闩锁，让IGBT落空栅控才能，如许IGBT将没法自行关断，从而致使IGBT的破坏。
BJT出此刻MOSFET之前，而MOSFET出此刻IGBT之前，以是咱们从中间者MOSFET的呈现来论述三者的因果故事。
MOSFET的呈现能够或许或许或许追溯到20世纪30年月初。德国迷信家Lilienfeld于1930年提出的场效应晶体管观点吸收了很多该范畴迷信家的乐趣，贝尔测验考试室的Bardeem和Brattain在1947年的一次场效应管发现测验考试中，不测发现了电打仗双极晶体管（BJT）。
两年后，一样来自贝尔测验考试室的Shockley用少子注入实际阐了然BJT的任务道理，并提出了可适用化的结型晶体管观点。
成长到此刻，MOSFET首要操纵于中小功率场所如电脑功率电源、家用电器等，具备门极输出阻抗高、驱动功率小、电流关断才能强、开关速率快、开关消耗小等长处。
跟着下流操纵成长愈来愈快，MOSFET的电流才能明显已不能知足市场需要。为了在保留MOSFET长处的条件下降落器件的导通电阻，人们曾测验考试经由进程进步MOSFET衬底的搀杂浓度以降落导通电阻，但衬底搀杂的进步会降落器件的耐压。这明显不是抱负的改良体例。
可是若是在MOSFET布局的根本上引入一个双极型BJT布局，就不只能够或许或许或许保留MOSFET原有长处，还能够或许或许或许经由进程BJT布局的大都载流子注入效应对n漂移区的电导率停止调制，从而有用降落n漂移区的电阻率，进步器件的电流才能。
颠末后续不时的改良，今朝IGBT已能够或许或许或许笼盖从600V—6500V的电压规模，操纵涵盖从产业电源、变频器、新动力汽车、新动力发电到轨道交通、国度电网等一系列范畴。IGBT凭仗其高输出阻抗、驱动电路简略、开关消耗小等长处在复杂的功率器件天下中博得了本身的一片范畴。
