电源设想常识剖析-电源设想中的去耦电容利用实例

电源常常是咱们在电路设想进程中最轻易疏忽的关键。实在，作为一款优异的设想，电源设想该当是很首要的，它很大水平影响了全部体系的机能和本钱。

大师对电容的观点大多还逗留在抱负的电容阶段，普通以为电容便是一个C。却不晓得电容另有良多首要的参数，也不晓得一个1uF的瓷片电容和一个1uF的铝电解电容有甚么差别。现实的电容能够等效成下面的电路情势：

电源,去耦电容,电源设想

C：电容容值。普通是指在1kHz，1V 等效AC电压，直流偏压为0V环境下测到的，不过也可有良多电容丈量的环境差别。但有一点需注重，电容值C自身是会随环境发生转变的。

ESL：电容等效串连电感。电容的管脚是存在电感的。在低频利用时感抗较小，以是能够不斟酌。当频次较高时，就要斟酌这个电感了。举个例子，一个0805封装的0.1uF贴片电容，每管脚电感1.2nH，那末ESL是2.4nH，能够算一下C和ESL的谐振频次为10MHz摆布，当频次高于10MHz，则电容表现为电感特征。

ESR：电容等效串连电阻。不管哪一种电容城市有一个等效串连电阻，当电容任务在谐振点频次时，电容的容抗和感抗巨细相称，因此等效成一个电阻，这个电阻便是ESR。因电容布局差别而有很大差别。铝电解电容ESR普通由几百毫欧到几欧，瓷片电容普通为几十毫欧，钽电容介于铝电解电容和瓷片电容之间。

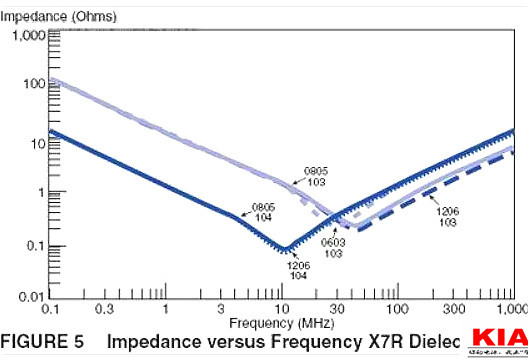

下面咱们看一些X7R材质瓷片电容的频次特征：

电源,去耦电容,电源设想

固然，电容相干的参数另有良多，不过，设想中最首要的仍是C和ESR。

下面简略先容一下咱们经常利用到的三种电容：铝电解电容，瓷片电容和钽电容。

1）铝电容是由铝箔刻槽氧化后再夹绝缘层卷制，而后再浸电解质液制成的，其道理是化学道理，电容充放电靠的是化学反映，电容对旌旗灯号的呼应速率受电解质中带电离子的挪动速率限定，普通都利用在频次较低（1M 以下）的滤波场所，ESR首要为铝萡电阻和电解液等效电阻的和，值比拟大。铝电容的电解液会逐步挥发而致使电容减小乃至生效，随温度降落挥发速率加速。温度每降落10度，电解电容的寿命会减半。若是电容在室温27 度时能利用10000小时的话，57度的环境下只能利用1250小时。以是铝电解电容尽能够不要太接近热源。

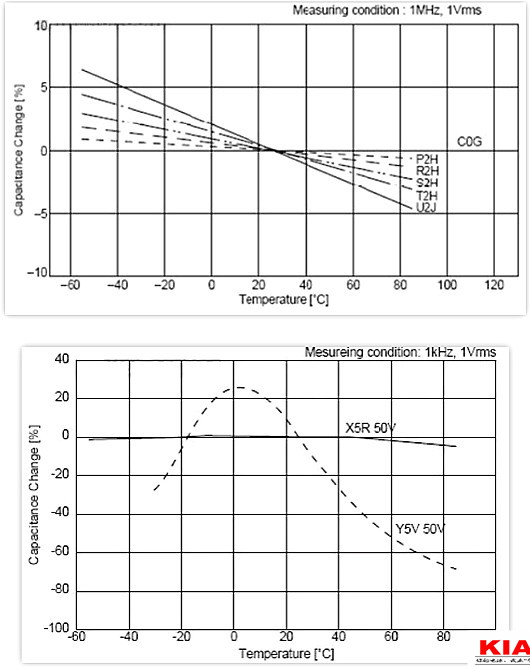

2）瓷片电容寄存电靠的是物理反映，因此具备很高的呼应速率，能够利用到上G的场所。不过，瓷片电容因为介质差别，也显现很大的差别。机能最好的是C0G材质的电容，温度系数小，不过材质介电常数小，以是容值不能够做太大。而机能最差的是Z5U/Y5V材质，这类材质介电常数大，以是容值能做到几十微法。可是这类材质受温度影响和直流偏压（直流电压会致使材质极化，使电容量减小）影响很严重。下面咱们看一下C0G、X5R、Y5V三种材质电容受环境温度和直流任务电压的影响。

电源,去耦电容,电源设想

能够看到C0G的容值根基不随温度变更，X5R不变性稍差些，而Y5V材质在60度时，容量变为标称值的50%。

电源,去耦电容,电源设想

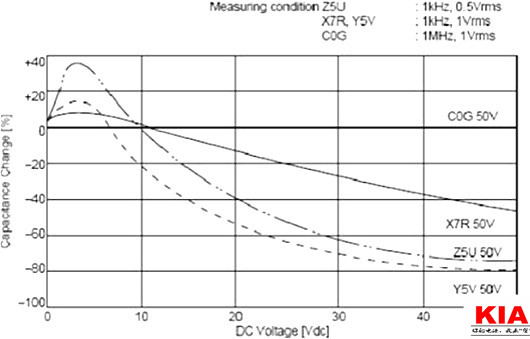

能够看到50V 耐压的Y5V 瓷片电容在利用在30V 时，容量只要标称值的30%。陶瓷电容有一个很大的错误谬误，便是易碎。以是须要避免磕碰，尽能够阔别电路板易发生形变的处所。

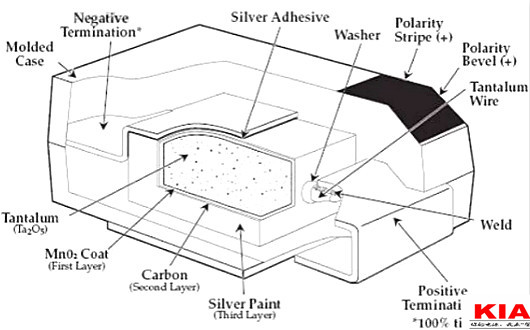

3）钽电容不管是道理和布局都像一个电池。下面是钽电容的外部布局表示图：

电源,去耦电容,电源设想

钽电容具有体积小、容量大、速率快、ESR高等上风，价钱也比拟高。决议钽电容容量和耐压的是原资料钽粉颗粒的巨细。颗粒越细能够取得越大的电容，而若是想取得较大的耐压就须要较厚的Ta2O5，这就请求利用颗粒大些的钽粉。以是体积不异要想取得耐压高而又容量大的钽电容难度很大。钽电容需引发注重的另外一个处所是：钽电容比拟轻易击穿而呈短路特征，抗浪涌能力差。很能够因为一个大的刹时电流致使电容销毁而构成短路。这在利用超大容量钽电容时需斟酌（比方1000uF 钽电容）。

从下面能够领会到差别的电容有差别的利用场所，并不是价钱越高越好。

下面讲一下电源设想中电容的感化。

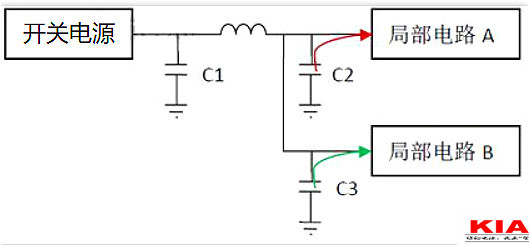

在电源设想利用中，电容首要用于滤波（filter）和退耦/旁路（decoupling/bypass）。滤波首要指滤除外来噪声，而退耦/旁路（一种，以旁路的情势到达退耦结果，今后用“退耦”取代）是减小部分电路对外的噪声搅扰。良多人轻易把二者搞混。下面咱们看一个电路布局：

电源,去耦电容,电源设想

图中开关电源为A和B供电。电流经C1 后再颠末一段PCB 走线（暂等效为一个电感，现实用电磁波实际阐发这类等效是有误的，但为便利懂得，仍接纳这类等效体例。）分隔两路别离供应A 和B。开关电源出来的纹波比拟大，因此咱们利用C1对电源停止滤波，为A和B供给不变的电压。C1须要尽能够的接近电源安排。C2和C3均为旁路电容，起退耦感化。当A在某一刹时须要一个很大的电流时，若是不C2 和C3，那末会因为线路电感的缘由A真个电压会变低，而B端电压一样受A端电压影响而降落，因此部分电路A的电流变更引发了部分电路B的电源电压，从而对B电路的旌旗灯号发生影响。一样，B的电流变更也会对A 构成搅扰。这便是“共路耦合搅扰”。

增添了C2后，部分电路再须要一个刹时的大电流的时辰，电容C2能够为A临时供给电流，即便共路部分电感存在，A端电压不会降落太多。对B的影响也会减小良多。因此经由过程电流旁路起到了退耦的感化。

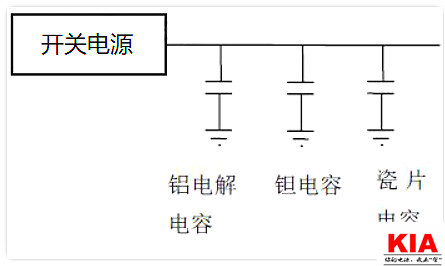

普通滤波首要利用大容量电容，对速率请求不是很快，但对电容值请求较大。普通利用铝电解电容。浪涌电流较小的环境下，利用钽电容取代铝电解电容结果会更好一些。从下面的例子咱们能够晓得，作为退耦的电容，必需有很快的呼应速率能力到达结果。若是图中的部分电路A 是指一个芯片的话，那末退耦电容要用瓷片电容，并且电容尽能够接近芯片的电源引脚。而若是“部分电路A”是指一个功效模块的话，能够利用瓷片电容，若是容量不够也能够利用钽电容或铝电解电容（条件是功效模块中各芯片都有了退耦电容—瓷片电容）。滤波电容的容量常常都能够从开关电源芯片的数据手册里找到计较公式。若是滤波电路同时利用电解电容、钽电容和瓷片电容的话，把电解电容放的分开关电源比来，如许能掩护钽电容。瓷片电容放在钽电容前面。如许能够取得最好的滤波结果。

电源,去耦电容,电源设想
