详解MOS管阈值电压与沟长和沟宽的干系及影响阈值电压的身分

阈值电压 （Threshold voltage）：凡是将传输特征曲线中输出电流随输出电压转变而急剧变更转机区的中点对应的输出电压称为阈值电压。在描写差别的器件时具备差别的参数。如描写场发射的特征时，电流到达10mA时的电压被称为阈值电压。

MOS管阈值电压与沟长和沟宽的干系

对 MOSFET 的 W 和 L 对其阈值电压 Vth 的影响，现实在斟酌工艺相干身分后都是比拟庞杂，可是也能够有一些简化的阐发，这里首要仍是阐发当晶体管处在窄沟道和短沟道环境下，MOSFET 耗尽区的电荷的变更，从而阐发其对晶体管的阈值电压的感化。

Narrow channel 窄沟的阐发

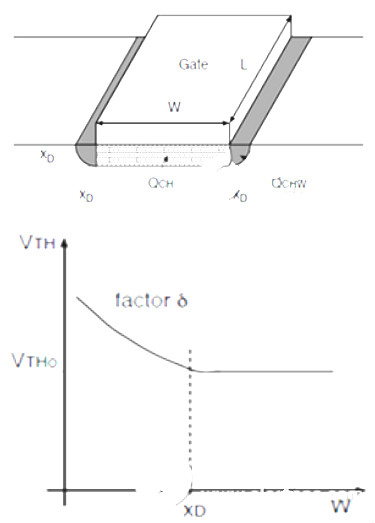

从上图能够看到，决议MOSFET阈值电压的耗尽层电荷，并不只是在栅下地区的电荷 Qch；现实上在图中耗尽区摆布与外表相接处，还须要有额定的电荷 Qchw。

在晶体管的沟宽 W 较大时，Qchw 这一额定的电荷能够疏忽；而当沟宽 W 较小时，Qchw 不能再疏忽，使得等效的耗尽层电荷密度增添，MOS 管的阈值电压降低，即如下面图所示。

现实上，窄沟致使的阈值电压的变更也能够懂得为在沟宽 W 标的目的的边缘电场的电力线呈现在沟道之外，是以须要更多的栅电压来保持沟道开启。是以窄沟的效应现实上与详细的集成电路工艺，比方器件接纳的断绝体例和断绝地区的搀杂浓度等干系很大。

对 STI （shallow trench isolaTIon） 断绝体例的 MOSFET， 因为 STI wall 的感化，沟宽 W 标的目的的边缘电场的电力线现实上是在沟道标的目的集合，是以会呈现所谓的 inverse narrow-width effect，也便是随着沟宽 W 的减小，阈值电压随之减小。

Short channel 短沟的阐发

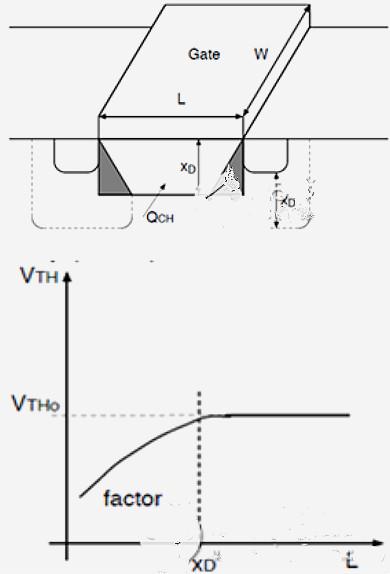

如下面左图所示， 晶体管中耗尽层电荷包罗从源到漏的一切电荷。 可是， 现实上在接近源和漏真个局部电荷 Qchl ， 不再直接管控于栅， 而是由源和漏来节制。 是以 Qchl 是不应当包罗在阈值电压的计较中的。

近似之前的阐发， 当沟长 L 较小时， 须要斟酌 Qchl 影响， 使等效的耗尽层电荷密度减小， MOS 管的阈值电压减小，即如下面右图所示。

在详细工艺中， 因为存在沟道的非平均搀杂等景象，现实上会使得有 reverse short-channel effect 的呈现，即随着 MOSFET 的沟长 L 的减小，阈值电压会先小幅降低，以后 L 进一步减小时，阈值电压降落，并且此时的阈值电压对沟长的变更更加敏感。

影响阈值电压的身分

一个特定的晶体管的阈值电压和良多身分有关，包罗backgate的搀杂，电介质的厚度，栅极材质和电介质中的多余电荷。

1、背栅的搀杂

背栅（backgate）的搀杂是决议阈值电压的首要身分。若是背栅搀杂

越重，它就越难反转。要反转就要更强的电场，阈值电压就回升了。MOS管的背栅搀杂能经由过程在介电层外表下的略微的implant来调剂。

2、电介质

电介质在决议阈值电压方面也起了主要感化。厚电介质因为比拟厚而减弱了电场。以是厚电介质使阈值电压回升，而薄电介质使阈值电压降落。

3、栅极的物资成份

栅极（gate）的物资成份对阈值电压也有所影响。如上所述，当GATE和BACKGATE短接时，电场就施加在gate oxide上。

4、介电层与栅极界面上多余的电荷

GATE OXIDE或氧化物和硅外表之间界面上多余的电荷也能够影响阈值电压。这些电荷中能够有离子化的杂质原子，捕获的载流子，或布局缺点。电介质或它外表捕获的电荷会影响电场并进一步影响阈值电压。若是被捕获的电子随着时候，温度或偏置电压而变更，那末阈值电压也会随着变更。
