器件发烧致使的MOS管粉碎之谜及MOS管发烧若何处置

mos管是金属（metal）—氧化物（oxide）—半导体（semiconductor）场效应晶体管，或称是金属—绝缘体（insulator）—半导体。MOS管的source和drain是能够对换的，他们都是在P型backgate中构成的N型区。

MOS管作为半导体范畴最根本的器件之一，不管是在 IC 设想里，仍是板级电路利用上，都很是普遍，特别在大功率半导体范畴。但是大功率逆变器MOS管，任务的时辰，发烧量很是大，若是MOS管散热结果不好，温度太高就能够致使MOS管的销毁，进而能够致使全部电路板的损毁。

MOS管发烧缘由

由超越宁静地区引发发烧而致使的。发烧的缘由分为直流功率和瞬态功率两种。

直流功率缘由：外加直流功率而致使的消耗引发的发烧

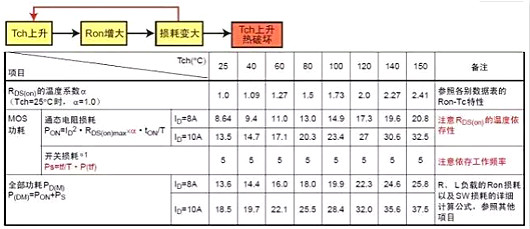

1、导通电阻RDS(on)消耗(低温时RDS(on)增大，致使必然电流下，功耗增添)

2、由泄电流IDSS引发的消耗(和其余消耗比拟极小)

3、瞬态功率缘由：外加单触发脉冲

4、负载短路

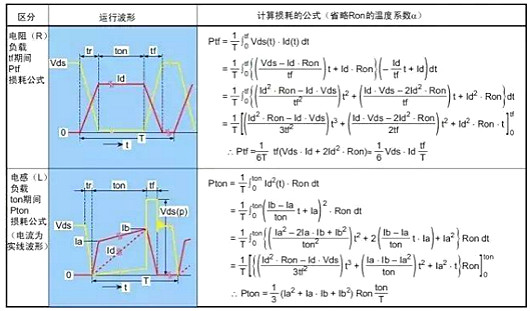

5、开关消耗(接通、断开) *(与温度和任务频次是相干的)

6、内置二极管的trr消耗(高低桥臂短路消耗)(与温度和任务频次是相干的)

器件普通运转时不产生的负载短路等引发的过电流，形成刹时部分发烧而致使粉碎。别的，由于热量不相配或开关频次太高使芯片不能普通散热时，延续的发烧使温度超越沟道温度致使热击穿的粉碎。

很多mos管具备结温太高掩护，所谓结温便是金属氧化膜上面的沟道地区温度，普通是150摄氏度。跨越此温度，mos管不能够导通。温度降落就规复。

MOS管的热设想

防止MOS由于器件发烧而形成的粉碎，须要做好充足的散热设想。若经由过程增添散热器和电路板的长度来供一切MOS管散热，如许就会增添机箱的体积，同时这类散热布局，风量发散，散热结果不好。有些大功率逆变器MOS管会装配透风纸来散热，但装配很费事。

以是MOS管对散热的请求很高，散热前提分为最低和最高，即在运转中的散热环境的高低浮动规模。普通在选购的时辰凡是接纳最差的散热前提为规范，如许在利用的时辰就能够留出最大的宁静余量，即便在低温中也能确保体系的普通运转。

做好MOS管的热设想，须要充足的散热片和导热绝缘硅胶垫片能力完成。mos散热片是一种给电器中的易发烧电子元件散热的装配，多由铝合金，黄铜或青铜做成板状，片状，多片状等，如电脑中CPU中间处置器要利用相称大的散热片，电视机中电源管，行管，功放器中的功放管都要利用散热片。

MOS管发烧若何处置

功率MOS管在过较大的电流时会有发烧景象，电子元器件对温度比拟敏感，持久任务在低温状况下，会延长利用寿命，以是要加速热量的披发。针对MOS管的发烧环境能够斟酌三个方面去处置。

1、加装散热片，扩展散热面积

功率电子元器件过大电流发烧比拟严峻，为了进步散热效力，须要加装散热片，将热量尽快散掉。在设想之初会，布局工程师按照过电流环境，预算发烧环境，并结算利用多大的散热片。以BLDC为例，所用的6个MOS管都是加装散热片的，乃至将全部外壳做成铝壳，将MOS管牢固在外壳上加速散热。

2、选用导通内阻较小、过电流大的MOS管

MOS管的源极S和漏极D导通后，会有一个导通电阻Rds（ON），这个导通电阻差别较大，从几mΩ到几百mΩ不等。在设想选型时，要按照电路环境挑选过电流较大、导通电阻较小的MOS管。

3、尽可能选用NMOS，而不是PMOS

从出产工艺下去讲，NMOS比PMOS更占上风，由于同规格的NMOS和PMOS而言，NMOS能做到更小的内阻，且价钱略自制。也恰是由于这个缘由，NMOS比PMOS利用加倍普遍。
