MOS管散热片接地与不接地对EMC的影响阐发-MOS管的热设想

在电子电路设想傍边良多环境下都要斟酌EMC的题目。在设想中利用MOS管时，在增添散热片刻能够会呈现一种比拟纠结的环境。当MOS管的EMC经由过程时，散热片须要接地，而在散热片不接地的环境下，EMC是没法经由过程的。那末为什么会呈现这类景象呢？（//danandtravis.com）

简略来讲，针对传导能够将一些开关辐射经由过程散热器传导到大地回路，削弱了走传输线，让畅通的途径更多了。针对辐射，没接地的散热器不只没益处，反而是辐射发射源，对EMC害处更大，同时接地了，能起到必然的屏障结果，以是布板时，将大电解电容用来做屏障用，将IC放在大电解电容上面避免搅扰都是这个事理。（//danandtravis.com）

共模搅扰

骚扰经由过程MOS管与散热片寄生电容、LISN、和L、N线前往到源。若是MOS管接地的话，在骚扰电压必然的环境下，阻抗很低，骚扰电流很大，致使CE测试生效。

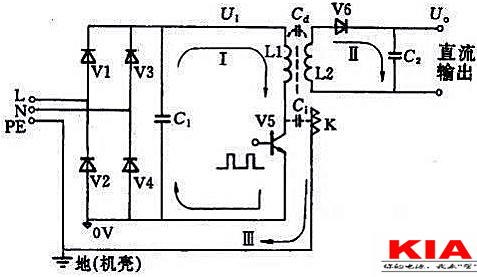

开关管由导通切换为关断状况时，脉冲变压器散布电感贮存的能量，将与C1发生振荡，致使开关管C、E之间的电压敏捷回升达500V摆布，构成浪涌电压。并发生按开关频次任务的脉冲串电流，经集电极和散热器之间的散布电容Ci及变压器初，次级之间的散布电容Cd前往AC线构成共模骚扰电流。

图1

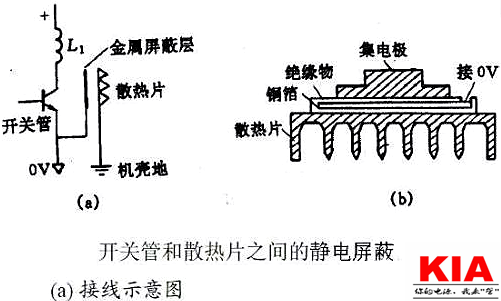

如图1所示，削减开关管集电极和散热片之间的耦合电容Ci。能够选用低介电常数的资料作绝缘垫，加厚垫片的厚度。也能够用静电屏障的体例。比方，在集电极和散热片之间垫上一层夹心绝缘物，即绝缘物中间夹一层铜箔，作为静电屏障层，并接在输出直流OV地上，散热片仍接机壳地，这层静电屏障层将大大减小集电极和散热片之间的电场耦合。（//danandtravis.com）

如图2所示，行将共模搅扰转化为差模，回流的源中，不经由过程LISN。

图2

MOS管的热设想

MOS 管作为半导体范畴最根本的器件之一，不管是在 IC 设想里，仍是板级电路利用上，都很是普遍，特别在大功率半导体范畴。但是大功率逆变器MOS管，任务的时辰，发烧量很是大，若是MOS管散热结果不好，温度太高就能够致使MOS管的销毁，进而能够致使全部电路板的损毁。

避免MOS由于器件发烧而形成的破坏，须要做好充足的散热设想。若经由过程增添散热器和电路板的长度来供一切MOS管散热，如许就会增添机箱的体积，同时这类散热布局，风量发散，散热结果不好。有些大功率逆变器MOS管会装配透风纸来散热，但装配很费事。

以是MOS管对散热的请求很高，散热前提分为最低和最高，即在运转中的散热环境的高低浮动规模。普通在选购的时辰凡是接纳最差的散热前提为规范，如许在利用的时辰就能够留出最大的宁静余量，即便在低温中也能确保系统的一般运转。

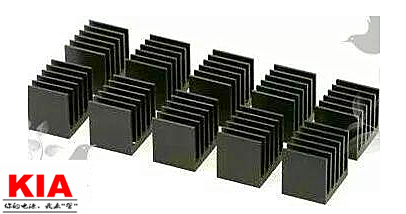

做好MOS管的热设想，须要充足的散热片和导热绝缘硅胶垫片能力完成。mos散热片是一种给电器中的易发烧电子元件散热的装配，多由铝合金，黄铜或青铜做成板状，片状，多片状等，如电脑中CPU中间处置器要利用相称大的散热片，电视机中电源管，行管，功放器中的功放管都要利用散热片。

凡是接纳散热片加导热绝缘硅胶的设想间接打仗散热，若是MOS管外壳不能接地，能够接纳绝缘垫片断绝后再用导热硅脂散热。也能够选用硅胶片笼盖MOS管，除散热还能够起到避免电损的感化。全部散热系统能使元器件收回的热量更有用地传导到散热片上，再经散热片散发到四周氛围中去，使得器件的不变性获得保证。
