mos管的特色

mos管的特色是甚么？MOS管，即金属（Metal）—氧化物（Oxide）—半导体（Semiconductor）场效应晶体管，是一种利用场效应道理任务的半导体器件；和通俗双极型晶体管比拟，MOS管具备输出阻抗高、噪声低、静态规模大、功耗小、易于集成等上风，在开关电源、镇流器、高频感到加热、高频逆变焊机、通讯电源等高频电源范畴获得了愈来愈遍及的利用。

MOS管剖析

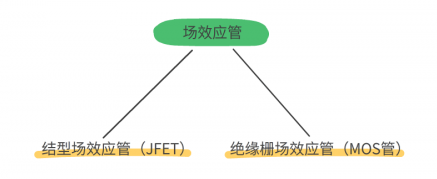

场效应管首要有两种范例，别离是结型场效应管（JFET）和绝缘栅场效应管（MOS管）。

MOS管即MOSFET，中文全称是金属 - 氧化物半导体场效应晶体管，因为这类场效应管的栅极被绝缘层断绝，以是又叫绝缘栅场效应管。

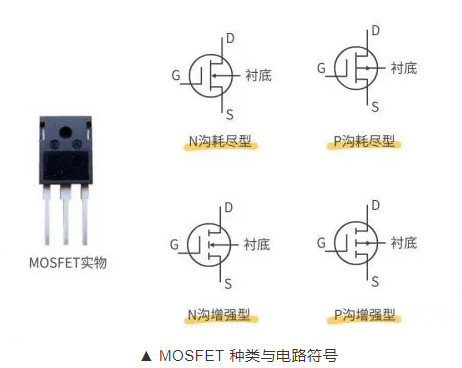

MOSFET又可分为N沟耗尽型和加强型；P沟耗尽型和加强型四大类。

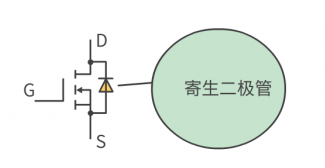

有的MOSFET外部会有个二极管，这是体二极管，或叫寄生二极管、续流二极管。

对于寄生二极管的感化，有两种诠释：

1、MOSFET 的寄生二极管，感化是防止 VDD 过压的环境下，烧坏 MOS 管，因为在过压对 MOS 管形成粉碎之前，二极管先反向击穿，将大电流间接到地，从而防止 MOS 管被烧坏。

2、防止 MOS 管的源极和漏极反接时烧坏 MOS 管，也能够在电路有反向感生电压时，为反向感生电压供给通路，防止反向感生电压击穿MOS管。

MOSFET 具备输出阻抗高、开关速率快、热不变性好、电压节制电流等特征，在电路中，能够用作缩小器、电子开关等用处。

mos管的特色-MOS管和IGBT的布局特色

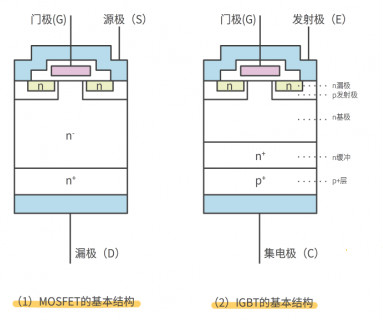

MOS管和IGBT管的外部布局以下图所示。

IGBT是经由进程在MOSFET的漏极上追加层而组成的。

IGBT 的抱负等效电路以下图所示，IGBT 现实便是 MOSFET 和晶体管三极管的组合，MOSFET 存在导通电阻高的错误谬误，但 IGBT 降服了这一错误谬误，在高压时 IGBT 仍具备较低的导通电阻。

别的，类似功率容量的 IGBT 和 MOSFET，IGBT 的速率能够会慢于 MOSFET，因为 IGBT 存在关断拖尾时候，因为 IGBT 关断拖尾时候长，死区时候也要加长，从而会影响开关频次。

mos管的特色及特征

1、导通特征

导通的意思是作为开关，相称于开关闭合。Vgs知足必然前提就会导通。

2、丧失特征

导通后均有导通电阻存在，电流就会被电阻耗损能量，这局部叫做导通消耗；小功率的管子导通电阻普通几毫欧几十毫欧，Vgs电压不一样电阻也不一样。管子在导通和停止时，两头电压有个下降进程，电流有个回升进程，在这段时候内管子的丧失是电压和电流的乘积，称之为开关丧失；凡是开关丧失比导通丧失大很多，频次越快，丧失越大。延长开关时候，下降开关频次均能减小开关丧失。

3、寄生电容驱动特征

GS GD之间存在寄生电容，MOS管的驱动实际上是对电容的充放电；对电容的充电须要一个电流，因为电容充电刹时能够当作短路，以是刹时电流会比拟大，以是选型时须要注重抗打击电流巨细。

4、寄生二极管

漏极源极之间有个寄生二极管也叫做体二极管，在理性负载（马达继电器）利用中，首要用来掩护回路。不过体二极管只在单个MOS管中，集成芯片中是不的。

5、转移特征

场效应管的转移特征是指漏源电压牢固时，栅源电压Vgs对漏极电流Id的节制特征；
