所谓电平，是指两功率或电压之比的对数，偶然也可用来表现两电流之比的对数。电平的单元分贝用dB表现。常常利用的电平有功率电安然平静电压电平两类，它们各自又可分为绝对电安然平静绝对电平两种。
当你利用3.3V的单片机的时辰，电平转换就在所不免了，常常会碰到3.3转5V或5V转3.3V的环境，这里先容一个简略的电路，他能够完成两个电平的彼此转换(注重是彼此哦，双向的，不是单向的!).电路非常简略，仅由3个电阻加一个MOS管组成。

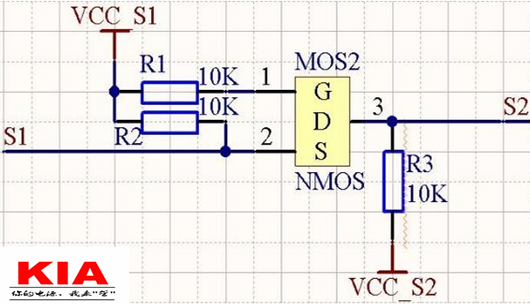

电路图以下:
上图中，S1，S2为两个旌旗灯号端，VCC_S1和VCC_S2为这两个旌旗灯号的高电平电压.别的限定前提为:
1，VCC_S1<=VCC_S2.
2，S1的低电平门限大于0.7V摆布(视NMOS内的二极管压降而定).
3，Vgs<=VCC_S1.
4，Vds<=VCC_S2
对3.3V和5V/12V等电路的彼此转换，NMOS管挑选AP2306便可.道理比拟简略，大师自行阐发吧!此电路我已在多处利用，结果很好。
I2C，近似这类吧，只是不晓得这类电路的速度能到达几多。

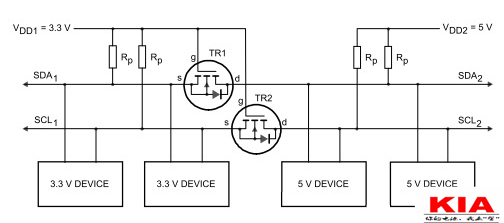

在电平转换器的操纵中要斟酌上面的三种状况：
1、不器件下拉总线线路。“低电压”局部的总线线路经由过程上拉电阻Rp 上拉至3.3V。 MOS-FET 管的门极和源极都是3.3V， 以是它的VGS 低于阀值电压，MOS-FET 管不导通。这就许可“高电压”局部的总线线路经由过程它的上拉电阻Rp 拉到5V。 此时两局部的总线线路都是高电平，只是电压电平差别。
2、一个3.3V器件下拉总线线路到低电平。MOS-FET管的源极也变成低电平，而门极是3.3V。VGS回升高于阀值，MOS-FET管起头导通。而后“高电压”局部的总线线路经由过程导通的MOS-FET管被3.3V器件下拉到低电平。此时，两局部的总线线路都是低电平，并且电压电平不异。
3、一个5V的器件下拉总线线路到低电平。MOS-FET管的漏极基底二极管“低电压”局部被下拉直到VGS跨越阀值，MOS-FET管起头导通。“低电压”局部的总线线路经由过程导通的MOS-FET管被5V的器件进一步下拉到低电平。此时，两局部的总线线路都是低电平，并且电压电平不异。
这三种状况显现了逻辑电平在总线体系的两个方向上传输，与驱动的局部有关。状况1履行了电平转换功效。状况2和3根据I2C总线标准的请求在两局部的总线线路之间完成“线与”的功效。
除3.3V VDD1和5V VDD2的电源电压外，还能够是比方：2V VDD1和10V VDD2。在一般操纵中，VDD2必须即是或高于VDD1(在开关电源时许可VDD2低于VDD1)。

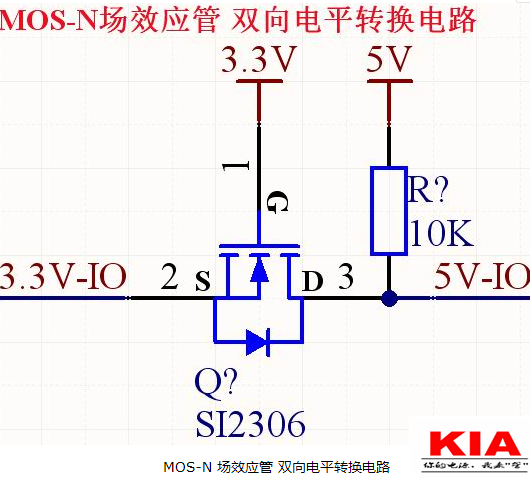

MOS-N场效应管双向电平转换电路--合用于低频旌旗灯号电平转换的简略利用
如上图所示，是MOS-N场效应管双向电平转换电路。
双向传输道理：
为了便利报告，界说 3.3V 为 A 端，5.0V 为 B 端。
A端输入低电日常平凡(0V)，MOS管导通，B端输入是低电平(0V)
A端输入高电日常平凡(3.3V)，MOS管停止，B端输入是高电平(5V)
A端输入高阻时(OC) ，MOS管停止，B端输入是高电平(5V)
B端输入低电日常平凡(0V)，MOS管内的二极管导通，从而使MOS管导通，A端输入是低电平(0V)
B端输入高电日常平凡(5V)，MOS管停止，A端输入是高电平(3.3V)
B端输入高阻时(OC) ，MOS管停止，A端输入是高电平(3.3V)
长处：
1、合用于低频旌旗灯号电平转换，价钱昂贵。
2、导通后，压降比三极管小。
3、正反向双领导通，相称于机器开关。
4、电压型驱动，固然也须要必然的驱动电流，并且有的利用或许比三极管大。
从电压电平的界说就能够看出电平与电压之间的干系，电平的丈量现实上也是电压的丈量，只是刻度差别罢了，任何电压表都能够成为一个丈量电压电平的电平表，只需表盘按电平刻度标记便可，在此要注重的是电平刻度因此1 mW功率耗损于600 Ω电阻为零分贝停止计较的，即0dB=0.775V。电平量程的扩展本色上也是电压量程的扩展，只不过因为电平与电压之间是对数干系，因此电压量程扩展N倍时，由电平界说可知，即电平增添20lgN(dB)。
由此可知，电平量程的扩展能够经由过程响应的交换电压表量程的扩展来完成，其丈量值应为表头指针示数再加一个附加分贝值(或量程分贝值)。附加分贝值的巨细由电压量程的扩展倍数来决议。
