场效应晶体管的几点利用常识及四大注重事变阐发

咱们常打仗到晶体三级管，对它的利用也比拟熟习，绝对来讲对晶体场效应管就目生一点，可是，因为场效应管有其怪异的长处，例输入阻抗高，噪声低，热不变性好等，在咱们的利用中也是不足为奇。咱们晓得场效应晶体管的品种良多，按照布局差别分为结型场效应管和绝缘栅型场效应管；绝缘栅型场效应管又称为金属氧化物导体场效应管，或简称MOS场效应管。

（一）若何防止绝缘栅型场效应管击穿

因为绝缘栅场效应管的输入阻抗很是高，这原来是它的长处，但在利用上却带来新的题目．因为输入阻抗高，当带电荷物体一旦接近栅极时，在栅极感到出来的电荷就很难经由过程这个电阻泄放掉，电荷的积累造成了电压的降低，出格是在极间电容比拟小的环境本下，少许的电荷就会发生较高的电压，以致管子还没利用或在焊接时就已击穿或呈现目标降落的景象，出格是MOS管，其绝缘层很薄，更容易击穿破坏。为了防止呈现如许的变乱，关头在于防止栅极悬空，也便是在栅源南北极之间必须坚持直流通路。

凡是是在栅源南北极之间接一个电阻（100K之内），使积累电荷不致过量，或接一个稳压管，使电压不致跨越某一数值。在保存时应使3个电极短路，并放在屏障的金属盒内；把管子焊到电路上或取下来时，也应当先将各个电极短路；装置测试时所用的烙铁仪器等要有杰出的接地，最好拔掉电烙铁的电源再停止焊接。

（二）若何判定结型场效应管的电极

将万用表置于RX1K挡，用黑表笔打仗假设为的栅极G管脚，而后用红表笔别离打仗别的两个管脚，若阻值均比拟小（约5~10欧)，再将红黑表笔交换丈量一次，如阻值大（无限），申明都是反向电阻（PN结反向），属N沟道管，且黑表笔打仗的管为栅极G，并申明本来假设是准确的。再次丈量的阻值均很小，申明是正向电阻，属于P沟道场效应管，黑表笔所打仗的也是栅极G。若不呈现上述环境，能够更调红黑表笔，按上述体例进测试，直至判定栅极其止。通俗结型效应管的源极与漏极在?制作时是对称的，以是，当栅极G肯定今后，对源极S漏极D不必然要判定，因为这两个极能够交换利用，是以不须要去辨别．源极与漏极之间的电阻约为几千欧。

（三）场效应管缩小才能的估测

用万用表的RX100挡能够预算场效应管的缩小才能．详细测试以下：红表笔接源极S，?黑表笔接漏极D，如许相称于给场效应管加上1.5伏的电源电压，这时候表针唆使出的是D-S极间的电阻值．而后用手指捏住栅极G，将人体的感到电压作为输入旌旗灯号加到栅极上．因为场效应管的缩小感化，Uds和Id都将发生变更，也相称于D-S极间电阻发生变更，能够观察到表针有较大幅度的摆动．若是手捏栅极表针摆动很小，申明场效应管的缩小才能较弱，若表针不动，申明场效应管已破坏。

注重的是大都场效应管的Rds增大，表针向左摆动，多数场效应管的Rds减小，表针向右摆动．但不管表针摆动标的目的若何，只需能较着地摆动，就申明管子具备缩小才能。但因为MOS管的输入电阻更高，栅极许可的感到电压不应太高，故不能间接用手去捏栅极，必须用手握螺丝刀的绝缘柄，用金属杆去碰触栅极，以防止感到电荷间接加到栅极上，引发MOS管的栅极击穿。

（四）实例（总结摹拟电路中MOS栅极电阻感化）

场效应管,场效应晶体管

1、是分压感化

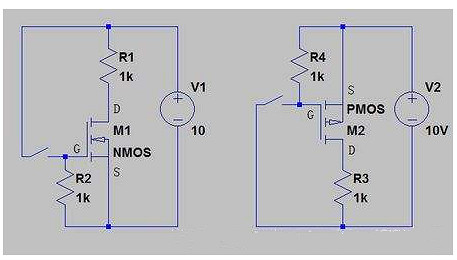

2、下拉电阻是尽快泄放栅极电荷将MOS管尽快停止

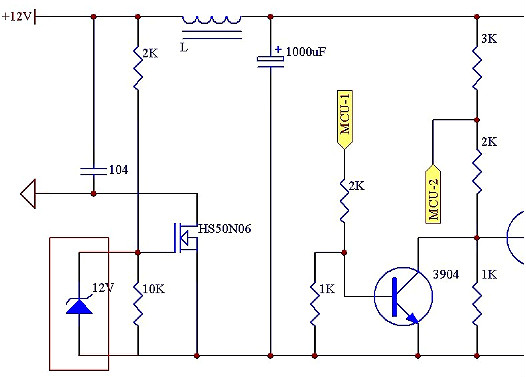

3、防止栅极呈现浪涌过压（栅极上并联的稳压管也是防止过压发生）

4、全桥栅极电阻也是一样机理，尽快泄放栅极电荷，将MOS管尽快停止。防止栅极悬空，悬空的栅极MOS管将会导通，致使全桥短路

5、驱动管和栅极之间的电阻起到断绝、防止寄生振荡的感化

场效应晶体管的四大注重事变

场效应晶体管在利用时应寄望以下几点：

1、场效应晶体管在利用时要寄望差别范例的栅源漏各级电压的极性。保障电压和电流不超出最大许可值。

2、爲了防止栅极击穿，请求统统测试仪器、电烙铁都必需有外接地线。焊接时，用带有接地线的小功率烙铁焊接，或堵截电源后利用余热焊接。焊接时还理当先焊源极后焊栅极。

场效应管,场效应晶体管

3、绝缘栅场效应晶体管因为输入电阻极高，故不能在开路形状下保存。即不管管子利用与否，都应将三个电极短路或用铝(锡)箔包好，不要用手指触摸以防止感到电势将栅极击穿。结型场效应晶体管能够在开路形状下保存。

场效应管,场效应晶体管

4、场效应晶体管(包含结型和绝缘栅型)的漏极与源极凡是制成对称的，漏极和源极能够交换利用。可是有的绝缘栅场效应晶体管在制作商品时已把源极和衬底跟尾在一起了，以是这类管子的源极和漏极就不能交换。有的管子则将衬底单独引出一个管脚，组成四个管脚。通俗状态P衬底接低电位，N衬底接高电位。别的，因为陶瓷封装的芝麻型管有光敏特征，利用时应寄望避光。
