mos管若何并联利用及判定体例与利用注重事变

甚么是并联-mos管若何并联利用？

并联是元件之间的一种毗连体例，其特色是将2个同类或差别类的元件、器件等首辅弼接，同时尾尾亦相连的一种毗连体例。凡是是用来指电路中电子元件的毗连体例，即并联电路。

MOS管并联体例电路图

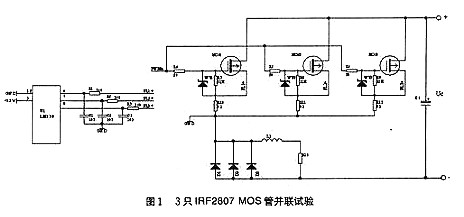

以3只IR公司的IRF2807MOS管并联实验为例，任务电路图如图1。

MOS管,并联

MOS管并联任务道理

在图1中，接纳对每一个并联的MOS管零丁实限流手艺来限定流过每一个MOS管的电流。具体体例以下：

在每一个MOS管串连作电流检测用的采样电阻（图中的RlO、Rll、R12），及时对流过每一个MOS管的电流遏制监测。3路分流器的收罗旌旗灯号均送人4比拟器

LM339，作为判定是不是过流的根据：只需流过任何一个MOS管的电流跨越对其所限定的电流掩护值，则节制回路根据送出的过流掩护旌旗灯号顿时限定驱动脉冲的开度，保障今后流过每一个MOS管的电流不跨越所限定的电掩护值。

在图1中，若是在PWNin驱动脉冲插手后，假设MOS1先守旧，MOS2、MOS3临时未守旧，则电流只能先流过MOS1，并且电流被限定在其限定值之内；接着MOS2又守旧，则局部本来流过MOS1的电流会被分流到MOS2，一定引发流过MOS1的电流小于其限定值，因而过流旌旗灯号消逝，PWNin驱动脉冲开度加大，直至电流从头达到MOS1或MOS2的电流限定点后，PWNin驱动脉冲才会遏制增添。今后MOS3导通的又反复上述的电流分派进程，直至达到新的电流均衡。同理，可阐发MOS管任何时辰单个或多个导通时电流的自行分派进程。

MOS管,并联

mos管并联注重事变

1、饱和压降VDs或导通RDSon：对一切并联的MOS管而言，导通时其管压降是不异的，其成果一定是饱和电压小的MOS管先流过较大的电流，跟着结温的降低，管压降逐步增大，则流过管压降大的MOS管的电流又会逐步增大，从而加重管压降小的MOS管的任务压力。是以，从道理上讲，因为N沟道功率型MOS管的饱和压降VDs或导通电阻RDSon具备正的温度特点，是很合适并联的。

2、开启电压VGS（th）：在统一驱动脉冲感化下，开启电压VGS（th）的差别，会引发MOS管的守旧时辰差别，进而会引发先守旧的MOS管起首流过全部回路的电流，若是此时电流偏大，不加以限定，则对MOS管的宁静任务形成要挟；

3、守旧、关断提早时候Td（on）、td（off）；守旧回升、关断降落时候tr、tf：一样，在统一驱动脉冲感化下，td（on）、td（off）、tr、tf的差别，也会引发MOS管的守旧／关断时辰差别，进而会引发先守旧／后关断的MOS管流过全部回路的电流，若是此时电流偏大，不加以限定，则一样对MOS管的宁静任务形成要挟。

4、驱动极回路的驱动输入电阻、等效输入电容、等效输入电感等，均会形成引发MOS管的守旧／关断时辰差别。从上所述，能够看出，只需保障不管在守旧、关断、导通的进程流过MOS管的电流均使MOS管任务在宁静任务区内，则MOS管的宁静任务获得保障。为此，本文提出一种MOS管的新的并联体例，侧重于均流方面的研讨，可有效的保障MOS管任务在宁静任务区内，进步并联电路的任务靠得住性。
