剖析怎样丈量mos管内阻及检测MOS管黑白的五大窍门-KIA MOS管
信息来历：本站 日期：2020-07-03

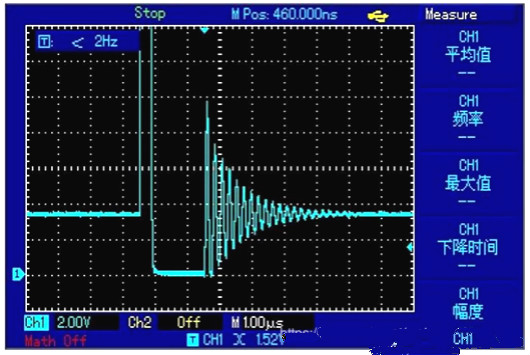

本文分享一下怎样丈量mos管内阻及检测MOS管黑白的五大窍门。详细图以下文：此刻市场上黑多mos管是假的，用高导通内阻，低电流的mos管假充低导通内阻，高电流的mos管，是以须要丈量mos内阻以辨别真伪。
1：给mos管gs两头加上10V电压，导通mos管。
2：给mos管DS经由过程1A电流，能够使用带限流的电源，把限流调到1a，电压调到0.1V。
3：用高精度万用表丈量（六位半）丈量MOS管DS端电压V。
MOS管的Ron=V/1A。
按照MOS管的PN结正、反向电阻值不一样的景象，能够辨别出MOS管的三个电极。
详细体例：将万用表拨在R×1k档上，任选两个电极，别离测出其正、反向电阻值。当某两个电极的正、反向电阻值相称，且为几千欧姆时，则该两个电极别离是漏极D和源极S。因为对MOS管而言，漏极和源极可交换，剩下的电极必定是栅极G。也能够将万用表的黑表笔(红表笔也行)肆意打仗一个电极，另外一只表笔顺次去打仗其他的两个电极，测其电阻值。
当呈现两次测得的电阻值类似相称时，则黑表笔所打仗的电极其栅极，其他两电极别离为漏极和源极。
若两次测出的电阻值均很大，申明是PN结的反向，即都是反向电阻，能够鉴定是N沟道场效应管，且黑表笔接的是栅极;若两次测出的电阻值均很小，申明是正向PN结，便是正向电阻，鉴定为P沟道场效应管，黑表笔接的也是栅极。若不呈现上述环境，能够更调黑、红表笔按上述体例停止测试，直到辨别出栅极其止。
测电阻法检测MOS管是用万用表丈量MOS管的源极与漏极、栅极与源极、栅极与漏极、栅极G1与栅极G2之间的电阻值同MOS管手册标明的电阻值是不是符合去辨别管的黑白。
详细体例：起首将万用表置于R×10或R×100档，丈量源极S与漏极D之间的电阻，凡是在几十欧到几千欧规模(在手册中可知，各类差别型号的管，其电阻值是各不不异的)，若是测得阻值大于普通值，能够是因为外部打仗不良;若是测得阻值是无限大，能够是外部断极。而后把万用表置于R×10k档，再测栅极G1与G2之间、栅极与源极、栅极与漏极之间的电阻值，当测得其各项电阻值均为无限大，则申明管是普通的;若测得上述各阻值太小或为通路，则申明管是坏的。要注重，若两个栅极在管内断极，可用元件代换法停止检测。
详细体例：用万用表电阻的R×100档，红表笔接源极S，黑表笔接漏极D，给场效应管加上1.5V的电源电压，此时表针唆使出的漏源极间的电阻值。而后用手捏住MOS管的栅极G，将人体的感到电压旌旗灯号加到栅极上。如许，因为管的缩小感化，漏源电压VDS和漏极电流Ib都要产生变更，也便是漏源极间电阻产生了变更，由此能够察看到表针有较大幅度的摆动。若是手捏栅极表针摆动较小，申明管的缩小才能较差;表针摆动较大，标明管的缩小才能大;若表针不动，申明管是坏的。
按照上述体例，咱们用万用表的R×100档，测结型场效应管3DJ2F。先将管的G极开路，测得漏源电阻RDS为600Ω，用手捏住G极后，表针向左摆动，唆使的电阻RDS为12kΩ，表针摆动的幅度较大，申明该管是好的，并有较大的缩小才能。
起首用丈量电阻的体例检测MOS管得找出两个有电阻值的管脚，也便是源极S和漏极D，余下两个脚为第一栅极G1和第二栅极G2。把先用两表笔测的源极S与漏极D之间的电阻值记上去，对换表笔再丈量一次，把其测得电阻值记上去，两次测得阻值较大的一次，黑表笔所接的电极其漏极D;红表笔所接的为源极S。
用这类体例辨别出来的S、D极，还能够用估测其管的缩小才能的体例停止考证，即缩小才能大的黑表笔所接的是D极;红表笔所接地是8极，两种体例检测成果均应一样。当肯定了漏极D、源极S的地位后，按D、S的对应地位装人电路，普通G1、G2也会顺次瞄准地位，这就肯定了两个栅极G1、G2的地位，从而就肯定了D、S、G1、G2管脚的挨次。
对MOS管N沟道加强型场效应管丈量跨导机能时，可用红表笔接源极S、黑表笔接漏极D，这就相称于在源、漏极之间加了一个反向电压。
此时栅极是开路的，管的反向电阻值是很不不变的。将万用表的欧姆档选在R×10kΩ的高阻档，此时表内电压较高。当用手打仗栅极G时，会发明管的反向电阻值有较着地变更，其变更越大，申明管的跨导值越高;若是被测管的跨导很小，用此法测时，反向阻值变更不大。
