在电源电路中，功率MOS管的G极常常会串连一个小电阻，几欧姆到几十欧姆不等，那末这个电阻用甚么感化呢？

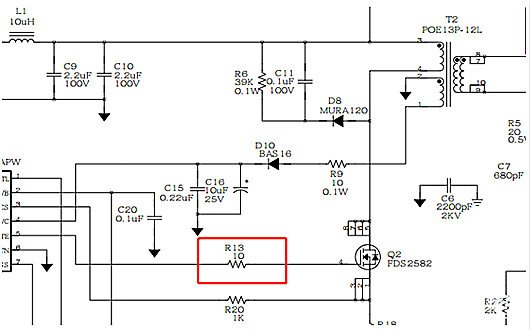

如上图开关电源，G串连电阻R13。这个电阻的感化有2个感化：限定G极电流，按捺振荡。
限定G极电流
MOS管是由电压驱动的，因此G级电流很小，可是由于寄生电容的存在，在MOS管翻开或封闭的时辰，由于要对电容停止充电，一切刹时电流仍是比拟大的。出格是在开关电源中，MOS管频仍的开启和封闭，那末就要更要斟酌这个带来的影响了。

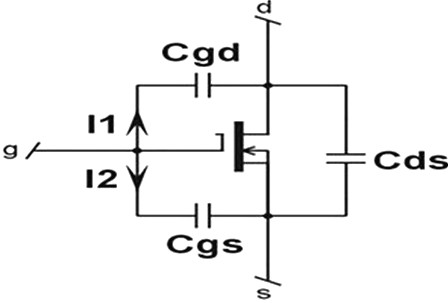

如上图，MOS管的寄生电容有三个，Cgs，Cgd，Cds
普通在MOS管规格书中，普通会标上面三个参数：Ciss，Coss，Crss，他们与寄生电容的干系以下：
Ciss=Cgs+Cgd
Coss=Cds+Cgd
Crss=Cgd
如以MOS管FDS2582为例：
Ciss=1290pF，能够看到，这个寄生电容是很可观的。
简略预算一下，假定Vgs=10V，dt=Tr(回升时候)=20ns ，Ciss=1290pF，那末可得G极在开关时的刹时电流I=Ciss*dVgs/dt =0.6A。
在基极串连一个电阻，与Ciss构成一个RC充放电电路，能够减小刹时电流值，不至于损毁MOS管的驱动芯片。
由于增添的这个电阻，会减缓MOS管的开启与通断时候，增添消耗，以是不能接太大。这也是为甚么电阻是几欧姆或几十欧姆的缘由地点。
按捺振荡
MOS管接入电路，也会有引线发生的寄生电感的存在，与寄生电容一路，构成LC振荡电路。对开关方波波形，是有良多频次成份存在的，那末很能够与谐振频次不异或附近，构成串连谐振电路。串连一个电阻，能够减小振荡电路的Q值，是振荡疾速衰减，不至于引发电路毛病。
测试步骤：
MOS管的检测首要是判定MOS管泄电、短路、断路、缩小。
其步骤以下：
假设有阻值没被测MOS管有泄电景象。
1、把毗连栅极和源极的电阻移开，万用表红黑笔稳定，假设移开电阻后表针渐渐慢慢退回到高阻或无穷大，则MOS管泄电，稳定则无缺。
2、而后一根导线把MOS管的栅极和源极毗连起来，假设指针立即前往无穷大，则MOS无缺。
3、把红笔接到MOS的源极S上，黑笔接到MOS管的漏极上，好的表针唆使应当是无穷大。
4、用一只100KΩ－200KΩ的电阻连在栅极和漏极上，而后把红笔接到MOS的源极S上，黑笔接到MOS管的漏极上，这时候候表针唆使的值普通是0，这时候候是下电荷经由过程这个电阻对MOS管的栅极充电，发生栅极电场，由于电场发生导致导电沟道导致漏极和源极导通，故万用表指针偏转，偏转的角度大，放电性越好。
