MOS管的准确用法阐发与MOS督任务道理及上风详解

mos管是金属(metal)、氧化物(oxide)、半导体(semiconductor)场效应晶体管，或称是金属—绝缘体(insulator)、半导体。MOS管的source和drain是能够或许或许对换的，他们都是在P型backgate中构成的N型区。在大都环境下，这个两个区是一样的，即便两头对换也不会影响器件的机能。如许的器件被以为是对称的。

P沟道,电极,MOS管

MOS督任务道理

NMOS的特征，Vgs大于必然的值就会导通，合适用于源极接地时的环境（低端驱动），只需栅极电压到达必然电压（如4V或10V，其余电压，看手册）便能够或许或许了。

PMOS的特征，Vgs小于必然的值就会导通，合适用于源极接VCC时的环境（高端驱动）。可是，固然PMOS能够或许或许很便利地用作高端驱动，但因为导通电阻大，价钱贵，替代品种少等缘由，在高端驱动中，凡是仍是利用NMOS。

在利用MOS管设想开关电源或马达驱动电路的时辰，大局部人城市斟酌MOS的导通电阻，最大电压等，最大电流等，也有良多人仅仅斟酌这些身分。如许的电路或许是能够或许或许任务的，但并不是优异的，作为正式的产物设想也是不许可的。

1，MOS管品种和布局

MOSFET管是FET的一种（别的一种是JFET），能够或许或许被制形成加强型或耗尽型，P沟道或N沟道共4品种型，但现实利用的只需加强型的N沟道MOS管和加强型的P沟道MOS管，以是凡是提到NMOS，或PMOS指的便是这两种。至于为甚么不利用耗尽型的MOS管，不倡议寻根究底。

对这两种加强型MOS管，比拟经常利用的是NMOS。缘由是导通电阻小，且轻易制作。以是开关电源和马达驱动的利用中，普通都用NMOS。上面的先容中，也多以NMOS为主。

MOS管的三个管脚之间有寄生电容存在，这不是咱们须要的，而是因为制作工艺限定发生的。寄生电容的存在使得在设想或挑选驱动电路的时辰要费事一些，但不方法防止，后边再具体先容。

在MOS管道理图上能够或许或许看到，漏极和源极之间有一个寄生二极管。这个叫体二极管，在驱动理性负载（如马达、继电器），这个二极管很重要，用于掩护回路。趁便说一句，体二极管只在单个的MOS管中存在，在集成电路芯片外部凡是是不的。

MOS管的准确用法详解
（一）三极管和MOS管的根基特征

三极管是电流节制电流器件，用基极电流的变更节制集电极电流的变更。有NPN型三极管和PNP型三极管两种，标记以下：

P沟道,电极,MOS管

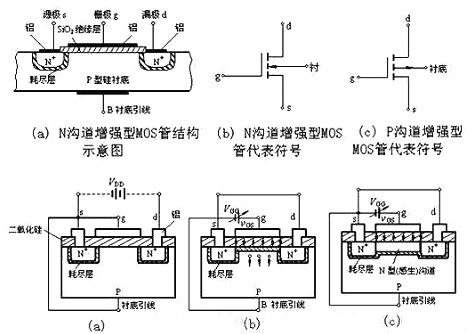

MOS管是电压节制电流器件，用栅极电压的变更节制漏极电流的变更。有P沟道MOS管（简称PMOS）和N沟道MOS管（简称NMOS），标记以下（此处只会商经常利用的加强型MOS管）：

P沟道,电极,MOS管

（二）三极管和MOS管的准确利用

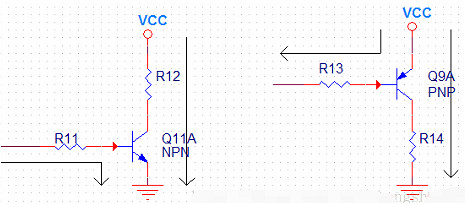

（1）NPN型三极管，合适射极接GND集电极接负载到VCC的环境。只需基极电压高于射极电压（此处为GND）0.7V，即发射结正偏（VBE为正），NPN型三极管便可起头导通。

基极用高电平驱动NPN型三极管导通（低电日常平凡不导通）；基极除限流电阻外，更优的设想是，接下拉电阻10-20k到GND；长处是，①使基极节制电平由高变低时，基极能够或许或许更快被拉低，NPN型三极管能够或许或许更快更靠得住地停止；②体系刚上电时，基极是肯定的低电平。

（2）PNP型三极管，合适射极接VCC集电极接负载到GND的环境。只需基极电压低于射极电压（此处为VCC）0.7V，即发射结反偏（VBE为负），PNP型三极管便可起头导通。

基极用低电平驱动PNP型三极管导通（高电日常平凡不导通）；基极除限流电阻外，更优的设想是，接上拉电阻10-20k到VCC；长处是，①使基极节制电平由低变高时，基极能够或许或许更快被拉高，PNP型三极管能够或许或许更快更靠得住地停止；②体系刚上电时，基极是肯定的高电平。

P沟道,电极,MOS管

以是，如上所述：

对NPN三极管来讲，最优的设想是，负载R12接在集电极和VCC之间。不够殷勤的设想是，负载R12接在射极和GND之间。

对PNP三极管来讲，最优的设想是，负载R14接在集电极和GND之间。不够殷勤的设想是，负载R14接在集电极和VCC之间。

如许，便能够或许或许防止负载的变更被耦合到节制端。从电流的标的目的能够或许或许较着看出。

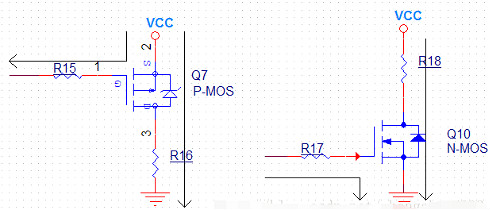

（3）PMOS，合适源极接VCC漏极接负载到GND的环境。只需栅极电压低于源极电压（此处为VCC）跨越Vth（即Vgs跨越-Vth），PMOS便可起头导通。栅极用低电平驱动PMOS导通（高电日常平凡不导通）；栅极除限流电阻外，更优的设想是，接上拉电阻10-20k到VCC，使栅极节制电平由低变高时，栅极能够或许或许更快被拉高，PMOS能够或许或许更快更靠得住地停止。

（4）NMOS，合适源极接GND漏极接负载到VCC的环境。只需栅极电压高于源极电压（此处为GND）跨越Vth（即Vgs跨越Vth），NMOS便可起头导通。栅极用高电平驱动NMOS导通（低电日常平凡不导通）；栅极除限流电阻外，更优的设想是，接下拉电阻10-20k到GND，使栅极节制电平由高变低时，栅极能够或许或许更快被拉低，NMOS能够或许或许更快更靠得住地停止。

P沟道,电极,MOS管
