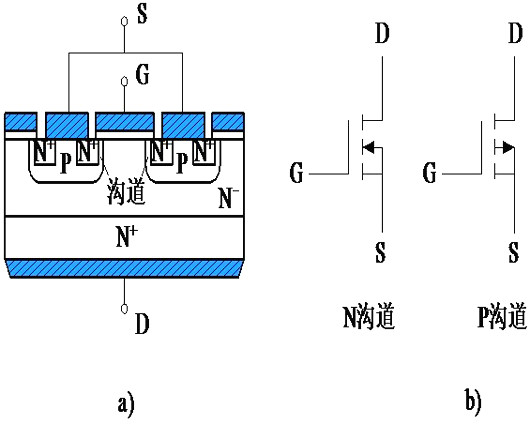

MOSFET即金氧半场效晶体管，是一种最罕见的MOS管，也是组成数字集成电路的根基单位，在开关电源、马达节制、汽车电子、LED灯具驱动等范畴具备普遍的利用。
在当电源利用中，当负载俄然断开时，电路寄生电感元件上的大电流摆动会产生庞大的尖峰电压，对电路上的电子元件形成很是倒霉的影响。与电池掩护利用近似，此处MOSFET能够将输入电源与其余电路断绝开来。但此时，MOSFET的感化并不是当即断开输入与输入之间的毗连，而是加重那些具备粉碎力的浪涌电流带来的严峻效果。这须要经由进程一个节制器来调理输入电压（VIN）和输入电压（VOUT）之间MOSFET上的栅源偏压，使MOSFET处于饱和状况，从而禁止能够经由进程的电流。
当针对热插拔利用时，对MOSFET在饱和区任务的任何环境，设想师都能够利用不异的SOA挑选进程，乃至能够为OR-ing利用、以太网供电（PoE）和低速开关利用（如机电节制）利用不异的MOSFET挑选体例，在MOSFET关断时代，会呈现相称高的VDS和IDS的堆叠。
热插拔是一种偏向于利用外表贴装MOSFET的利用，而不是通孔MOSFET（如TO-220或I-PAK封装）。缘由在于短脉冲延续时候和热击穿事务产生的加热很是无限。换句话说，从硅结到外壳的电容热阻元件能够避免热量疾速流失到电路板或散热片中以冷却结点。芯片尺寸的函数 - 结到外壳的热阻抗（RθJC）很首要，但封装、电路板和体系散热环境的函数 - 结到环境热阻抗（RθJA）要小很多。出于一样的缘由，很难看到散热片用于这些利用。
设想职员常常假定目次中较低电阻的MOSFET将具备较强的SOA。这面前的逻辑是 - 在不异的硅片出产中较低的电阻凡是标明封装外部有较大的硅芯片，这确切产生了更好的SOA机能和更低的结至外壳热阻抗。可是，跟着硅片的更新迭代进步了单位面积电阻（RSP），硅片也偏向于增添电池密度。硅芯片外部的单位布局越麋集，芯片越轻易产生热击穿。这便是为甚么具备更高电阻的旧一代FET偶然也具备更好SOA机能的缘由。
起首要为MOSFET斟酌的是挑选合适的击穿电压，普通为较大输入电压的1.5到2倍。比方，12V体系凡是为25V或30V MOSFET，而48V体系凡是为100V或在某些环境下到达150V MOSFET。
下一个斟酌身分应当是MOSFET的宁静任务区（SOA），如数据表中的一条曲线。它出格有助于唆使MOSFET在短时功率浪涌时代是若何影响热击穿的，这与在热插拔利用中必须接收的环境并无二致。因为宁静操纵地区（SOA）是停止恰当挑选首要的规范，请参照领会MOSFET数据表-SOA图，该文具体先容TI若何停止丈量，而后天生装备数据表中显现的MOSFET的SOA。
对设想师而言，关头的题目是FET能够会承受的较大浪涌电流（或估计会限定到输入）是多大，和这类浪涌会延续多久。领会了这些信息，就能够绝对简略地在装备数据表的SOA图上查找响应的电流和电压差。
比方，若是设想输入电压为48V，并且但愿在8ms内限定输入电流不跨越2A，设想师能够参考CSD19532KTT、CSD19535KTT和CSD19536KTT SOA的10ms曲线，并揣度出后两种装备能够行得通，而CSD19532KTT则不行。因为CSD19535KTT已具有充足余量，对此种利用来讲，更高贵的CSD19536KTT能够供给太高的机能。
假定环境温度为25?C，与在数据表上丈量SOA的环境不异。因为终究利用能够裸露于更热的环境中，以是必须根据环境温度与MOSFET较大结温之比，按比例为SOA降额。比方，终究体系的较高环境温度是70?C，能够利用SOA曲线降额公式为SOA曲线降额。
在这类环境下，CSD19535KTT的10ms，48V才能将从2.5A降至1.8A。由此揣度出特定的MOSFET能够不再合适该利用，从而设想师应当改组CSD19536KTT。
值得注重的是，这类降额体例假定MOSFET刚好在较大结温下产生毛病，固然凡是不会如斯。假定在SOA测试中测得的生效点现实上产生在200?C或其余肆意较低温度下，计较的降额将更靠近同一。也便是说，这类降额体例的计较不是激进的算法。
SOA还将决议MOSFET封装范例。D2PAK封装能够包容大型硅芯片，以是它们在更高功率的利用中很是风行。较小的5mm×6mm和3.3mm×3.3mm四方扁平无引线（QFN）封装更合适低功率利用。为抵抗小于5-10A的浪涌电流，MOSFET凡是与节制器集成在一路。
（1）穿通击穿的击穿点软，击穿进程中，电流有慢慢增大的特点，这是因为耗尽层扩大较宽，产生电流较大。另外一方面，耗尽层展广大轻易产生DIBL效应，使源衬底结正偏呈现电流慢慢增大的特点。
（2）穿通击穿的软击穿点产生在源漏的耗尽层相接时，此时源真个载流子注入到耗尽层中，被耗尽层中的电场加快到达漏端，是以，穿通击穿的电流也有急剧增大点，这个电流的急剧增大和雪崩击穿时电流急剧增大差别，这时候的电流相称于源衬底PN结正向导通时的电流，而雪崩击穿时的电流首要为PN结反向击穿时的雪崩电流，如不作限流，雪崩击穿的电流要大。
（3）穿通击穿普通不会呈现粉碎性击穿。因为穿通击穿场强不到达雪崩击穿的场强，不会产生大批电子空穴对。
（4）穿通击穿普通产生在沟道体内，沟道外表不轻易产生穿通，这首要是因为沟道注入使外表浓度比浓度大形成，以是，对NMOS管普通都有防穿通注入。
（5）普通的，鸟嘴边缘的浓度比沟道中间浓度大，以是穿通击穿普通产生在沟道中间。
（6）多晶栅长度对穿通击穿是有影响的，跟着栅长度增添，击穿增大。而对雪崩击穿，严酷来讲也有影响，可是不那末明显。
