在利用MOS管设想开关电源或马达驱动电路的时辰，大局部人城市斟酌MOS管的导通电阻、最大电压、最大电流等，也有良多人仅仅斟酌这些身分。如许的电路或许是可以或许任务的，但并不是优异的，作为正式的产物设想也是不许可的。上面是我对MOS及MOS驱动电路根本的一点总结，此中参考了一些材料。包罗MOS管的先容、特征、驱动和利用电路。
MOSFET管FET的一种(另外一种是JEFT)，可以或许被制形成加强型或耗尽型，P沟道或N沟道共4品种型，但现实利用的只需加强型的N沟道MOS管和加强型的P沟道MOS管，以是凡是提到的NMOS，或PMOS便是指这两种。
至于为甚么不合用号耗尽型的MOS管，不倡议寻根究底。对这两种加强型MOS管，比拟经常利用的是NMOS。缘由是导通电阻小，且轻易建造。以是开关电源和马达驱动的利用中，普通都用NMOS，上面的先容中，也多以NMOS为主。
MOS管的三个管束之间有寄生电容存在，这不是咱们须要的，而是因为建造工艺限定产生的，寄生电容的存在使得在设想或挑选驱动电路的时辰要费事一些，但不方法防止，后边再具体先容。
在MOS管道理图上可以或许看到漏极和源极之间有一个寄生二极管，这个叫体二极管，在驱动理性负载(如马达)，这个二极管很重要。趁便说一句，体二极管只在单个的MOS管中存在，在集成电路芯片外部凡是是不的。
导通的意义是作为开关，相称于开关闭合。
NMOS的特征，Vgs大于必然的值就会导通，合用于源极接地的环境(低端驱动)，只需栅极电压到达4V或10V就可以或许了。
PMOS的特征，Vgs小于必然的值就会导通，合用于源极接Vcc的环境(高端驱动)。可是，固然PMOS可以或许很便利的用作高端驱动，但因为导通电阻大，价钱贵，替代品种少等缘由，在高端驱动中，凡是仍是用NMOS。
不论是NMOS仍是PMOS，导通后都有导通电阻存在，如许点电流就会在这个电阻上耗损能量，这局部耗损的能量叫做导通消耗。挑选导通电阻小的MOS管会减小导通消耗，此刻的小功率MOS管导通电阻普通在几十毫伏摆布，几豪欧的也有。MOS在导通和停止的时辰，必然不是在刹时实现的。MOS两头的电压有一个降落的进程，流过的电流有一个回升的进程，在这段时辰内，MOS管的丧失机电压和电流的乘积，叫做开关丧失。凡是开关丧失比导通丧失大良多，并且开关频次越快，丧失也越大。
导通刹时电压和电流的乘积很大，形成的丧失也很大。延长开关时辰，可以或许减小每次导通时的丧失，下降开关频次，可以或许减小单元时辰内的开关次数。这两种方法都可以或许减小开关丧失。
跟双极性晶体管比拟，普通以为使MOS管导通不须要电流，只需GS电压高于必然的值，就可以或许了。这个很轻易做到，可是，咱们还须要速率。
在MOS管的布局中可以或许看到，在GS、GD之间存在寄生电容，而MOS管的驱动，现实上便是对电容的充放电。对电容的充电须要一个电流，因为电容充电刹时可以或许把电容当作短路，以是刹时电流会比拟大。挑选/设想MOS管驱动时第一要注重的是可供给刹时短路电流的巨细。
第二注重的是，遍及用于高端驱动的NMOS，导通时须若是栅极电压大于源极电压。而高端驱动的MOS管导通时源极电压和漏极电压(Vcc)不异，以是这是栅极电压要比Vcc大4V或10V。若是在统一个体系里，要获得比Vcc大的电压，就要特地的升压电路了。良多马达驱动器都集成了电荷泵，要注重的是应当挑选适合的外接电容，以获得充足的短路电流去驱动MOS管。
上边说的4V或10V是经常利用的MOS管的导通电压，设想时固然须要有必然的余量。并且电压越高，导通速率越快，导通电阻也越小。此刻也有导通电压更小的MOS管用在差别的范畴，但在12V汽车电子体系里，普通4V导通就够用了。
MOS管最光鲜明显的特征是开关特征好，以是被普遍利用于须要电子开关的电路中，罕见的如开关电源和马达驱动电路，也有照明调光。
此刻的MOS驱动，有几个出格的须要：
1.高压利用

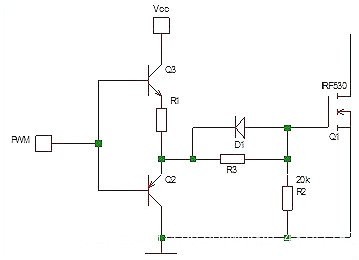

当利用5V电源，这时辰辰辰若是利用传统的图腾柱布局，因为三极管的be只需0.7V摆布的压降，致使现实终究加载gate上的电压只需4.3V，这时辰辰辰，咱们选用标称gate电压4.5V的MOS管就存在必然的危险。一样的题目也产生在利用3V或其余高压电源的场所。
2.宽电压利用
输入电压并不是一个牢固值，它会跟着时辰或其余身分而变化。这个变化致使PWM电路供给给MOS管的驱动电压是不不变的。
为了让MOS管在高gate电压下宁静，良多MOS管内置了稳压管强行限定gate电压的幅值。在这类环境下，当供给的驱动电压跨越稳压管的电压，就会引发较大的静态功耗。
同时，若是简略的用电阻分压的道理下降gate电压，就会呈现输入电压比拟高的时辰，MOS管任务杰出，而输入电压下降的时辰gate电压缺乏，引发导通不够完全，从而增添功耗。
3.双电压利用
在一些节制电路中，逻辑局部利用典范的5V或3.3V数字电压，而功率局部利用12V乃至更高的电压。两个电压接纳共地体例毗连。
这就提出一个请求，须要利用一个电路，让高压侧可以或许有用的节制高压侧的MOS管，同时高压侧的MOS管也一样会晤对1和2提到的题目。
在这三种环境下，图腾柱布局没法知足输入须要，而良多现成的MOS驱动IC，仿佛也不包罗gate电压限定的布局。
