本合用新型属于电路掩护手艺范畴，触及一种掩护电路，详细是一种自锁掩护电路。
跟着电子手艺的成长，电子器件利用于各行各业，面临各类严格的任务环境，对电路的掩护尤其首要。若是电子器件在任务中呈现题目，而不掩护电路任务，就会构成电子器件寿命宁静性下降，或间接破坏销毁，构成难以估量的丧失。因此为了保障电子器件的宁静性和靠得住性，一种有用的掩护电路长短常首要的。
因为各类庞杂的利用环境，电子器件在利用进程中不免会碰着严格的跨越器件自身额外的任务条件，或是报酬操纵失误，而这类环境下能够刹时就会对电子器件产生侵害，野生没法在很短时候内对电子器件停止断电掩护。
本合用新型的目标在于供给一种自锁掩护电路，能够在电路产生毛病须要断开总电源时，完成断开电源后坚持自锁，直到毛病处理，电路从头高低电后，从头规复到任务状况。
本合用新型的目标能够经由过程以下手艺计划完成：
一种自锁掩护电路，包罗电源VCC、MOS管Q1和三个三极管Q2、Q3、Q4，所述电源VCC毗连MOS管Q1的漏级，所述MOS管Q1的源级毗连用电器；
所述电源VCC与MOS管Q1的漏级之间具备结点M1，所述结点M1经由过程电阻R1毗连MOS管Q1的栅极；
所述电阻R1与MOS管Q1的栅极之间具备结点M2，所述结点M2毗连三极管Q2的集电极，所述三极管Q2的发射级接地；
所述电阻R1与结点M1之间具备结点M3，所述结点M3毗连三极管Q3的集电极，所述三极管Q3的发射极经由过程电阻R2接地；
所述三极管Q3的发射极与电阻R2之间具备结点M4，所述结点M4分别毗连三极管Q2的基级和三极管Q4的基级；
所述电源VCC与结点M1之间具备结点M5，所述结点M5经由过程电阻R3毗连三极管Q4的发射极，所述三极管Q4的集电极接地；
所述三极管Q4的发射极与电阻R3之间具备结点M6，所述结点M6毗连二极管D1的正极，所述二极管D1的负极毗连三极管Q3的基级；
所述二极管D1的负极与三极管Q3的基极之间具备结点M7，所述结点M7毗连反应节制端。
进一步地，所述反应节制端接纳MCU单片机、过压掩护电路、过流掩护电路或过温掩护电路。
进一步地，所述MOS管Q1接纳N型MOS管。
进一步地，所述三极管Q2、Q3均接纳NPN型三极管，所述三极管Q4接纳PNP型三极管。
本合用新型的无益结果：本合用新型供给的自锁掩护电路，经由过程节制MOS管给用电器供电，经由过程反应节制端给入反应节制旌旗灯号节制MOS管的通断，完成堵截用电器电源，经由过程三个三极管的开关效应构成环路节制完成自锁掩护功效，坚持用电器断路状况，防止电路在题目未处理时频频重启题目，同时在处理电路题目后从头高低电后，一般给用电器供电，大大进步了电路的宁静性，有用保障了用电器电路板寿命和靠得住性，保障用电器的宁静，本钱低，合用于各类电子产物的掩护电路搭配，大大下降了电子器件破坏的危险，有用保障了电子产物的品德、宁静性和靠得住性。
附图申明：上面连系附图和详细实行例对本合用新型作进一步详细描写。

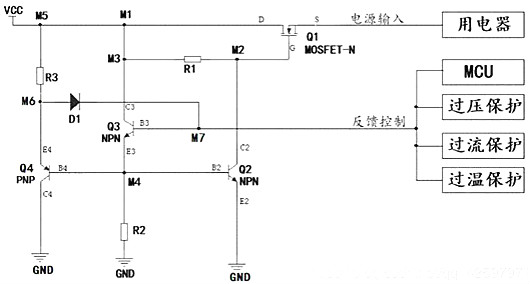

图1是本合用新型的电路道理图。
上面将连系本合用新型实行例中的附图，对本合用新型实行例中的手艺计划停止清晰、完全地描写，明显，所描写的实行例仅仅是本合用新型一局部实行例，而不是全数的实行例。基于本合用新型中的实行例，本范畴通俗手艺职员在不做出缔造性休息条件下所取得的一切别的实行例，都属于本合用新型掩护的规模。
如图1所示，本合用新型供给了一种自锁掩护电路，包罗电源VCC、毗连电源VCC和用电器的MOS管Q1和用于环路自锁节制的三个三极管Q2、Q3、Q4。
此中，MOS管Q1接纳N型MOS管，具备栅极、源级和漏级三个接点。三极管Q2、Q3、Q4均具备基极、集电极和发射级三个接点，此中，三极管Q2、Q3均接纳NPN型三极管，三极管Q4接纳PNP型三极管。
电源VCC毗连MOS管Q1的漏级D，MOS管Q1的源级S毗连用电器，作为用电器的电源输出；电源VCC与MOS管Q1的漏级D之间具备结点M1，结点M1经由过程电阻R1毗连MOS管Q1的栅极G。
电阻R1与MOS管Q1的栅极G之间具备结点M2，结点M2毗连三极管Q2的集电极C2，三极管Q2的发射级E2接地。
电阻R1与结点M1之间具备结点M3，结点M3毗连三极管Q3的集电极C3，三极管Q3的发射极E3经由过程电阻R2接地。
三极管Q3的发射极E3与电阻R2之间具备结点M4，结点M4分别毗连三极管Q2的基级B2和三极管Q4的基级B4。
电源VCC与结点M1之间具备结点M5，结点M5经由过程电阻R3毗连三极管Q4的发射极E4，三极管Q4的集电极C4接地。
三极管Q4的发射极E4与电阻R3之间具备结点M6，结点M6毗连二极管D1的正极，二极管D1的负极毗连三极管Q3的基级B3。
二极管D1的负极与三极管Q3的基极B3之间具备结点M7，结点M7毗连反应节制端。反应节制端接纳MCU单片机、过压掩护电路、过流掩护电路或过温掩护电路等，当检测到用电器呈现过压、过流或过温等毛病时，输出反应节制旌旗灯号(高电平旌旗灯号)到结点M7。
体系上电后，MOS管Q1导通，用电器一般任务；当反应节制端检测到用电器呈现过压、过流或过温等毛病时，输出高电平旌旗灯号到结点M7，此时三极管Q3导通，结点M4的电平被拉高，进而三极管Q2导通，结点M2的电平被拉低，使得MOS管Q1断开，用电器断电；同时，因结点M4的电平被拉高，致使三极管Q4断开，从而保障结点M7电压被锁定在高电平状况，即MOS管Q1被锁定在断开状况，直到体系断电重启后规复一般导通状况。
本合用新型供给的自锁掩护电路，经由过程节制MOS管给用电器供电，经由过程反应节制端给入反应节制旌旗灯号节制MOS管的通断，完成堵截用电器电源，经由过程三个三极管的开关效应构成环路节制完成自锁掩护功效，坚持用电器断路状况，防止电路在题目未处理时频频重启题目，同时在处理电路题目后从头高低电后，一般给用电器供电，大大进步了电路的宁静性，有用保障了用电器电路板寿命和靠得住性，保障用电器的宁静，本钱低，合用于各类电子产物的掩护电路搭配，大大下降了电子器件破坏的危险，有用保障了电子产物的品德、宁静性和靠得住性。
在本申明书的描写中，参考术语“一个实行例”、“示例”、“详细示例”等的描写意指连系该实行例或示例描写的详细特色、布局、资料或特色包罗于本合用新型的最少一个实行例或示例中。在本申明书中，对上述术语的表示性表述不必然指的是不异的实行例或示例。并且，描写的详细特色、布局、资料或特色能够在任何的一个或多个实行例或示例中以适合的体例连系。
以上内容仅仅是对本合用新型布局所作的举例和申明，所属本手艺范畴的手艺职员对所描写的详细实行例做各类百般的点窜或补充或接纳近似的体例替换，只需不偏离合用新型的布局或超出本权力请求书所界说的规模，均应属于本合用新型的掩护规模。
本合用新型公然了一种自锁掩护电路，经由过程节制MOS管给用电器供电，经由过程反应节制端给入反应节制旌旗灯号节制MOS管的通断，完成堵截用电器电源，经由过程三个三极管的开关效应构成环路节制完成自锁掩护功效，坚持用电器断路状况，防止电路在题目未处理时反复重启题目，同时在处理电路题目后从头高低电后，一般给用电器供电，大大进步了电路的宁静性，有用保障了用电器电路板寿命和靠得住性，保障用电器的宁静，本钱低，合用于各类电子产物的掩护电路搭配，大大下降了电子器件破坏的危险，有用保障了电子产物的品德、宁静性和靠得住性。
