功率MOS管凡是接纳V型设置装备摆设，如图所示。这便是为甚么该元器件偶然被称为V-MOS管或V-FET。
功率MOS场效应晶体管也分为结型和绝缘栅型，但凡是首要指绝缘栅型中的MOS型。结型功率场效应晶体管普通称作静电感到晶体管（Static Induction Transistor——SIT）。其特色是用栅极电压来节制漏极电流，驱动电路简略，须要的驱动功率小，开关速率快，任务频次高，热不变性优于GTR，但其电流容量小，耐压低，普通只合用于功率不跨越10kW的电力电子装配。

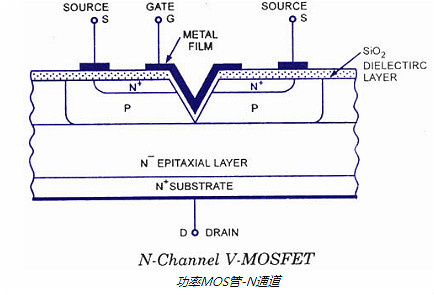

功率MOS管凡是接纳V型设置装备摆设，如图所示。这便是为甚么该器件偶然被称为V-MOS管或V-FET。如图所示，V形暗语从器件外表穿N +，P和N~层几近渗入到N +衬底。N +层是重搀杂的低电阻资料，而N +层是轻搀杂的高电阻地区。二氧化硅介电层笼盖程度外表和V形切割外表。绝缘栅极是在V形暗语中堆积在SiO 2上的金属膜。源极度子经由进程SiO 2层与上N +和P- 层打仗。N +衬底是器件的漏极度子。
V-MOS管是一个E形式FET，漏极和源极之间不存在沟道，直到栅极绝对源极其正。为使栅极绝对源极其正，在栅极四周构成N型沟道，与E-MOS管的环境一样。在这类环境下，N型沟道为电荷载流子在N +衬底（即漏极）和N +源极度子之间活动供给垂直途径。当V GS为零或负时，不存在通道且漏极电流为零。
加强型N沟道功率场效应管的漏极和传输特征与E-MOS管近似，如图2和3所示。跟着栅极电压的增添，沟道电阻减小，是以漏极电I D增添。是以，能够经由进程栅极电压节制来节制漏极电流I D，使得对给定的V GS电平，I D在宽的V DS电平规模内坚持相称恒定。
对任何给定尺寸的器件，位于V-场效应管底部（而不是顶部外表）的漏极度子能够具备相称大的面积。与在外表具备漏极和源极的场效应管比拟，这许可更大的功耗。
在功率或V-MOS管中，沟道长度由分散进程决议，而在其余MOS管中，沟道长度取决于分散进程中利用的拍照掩模的尺寸。经由进程节制搀杂密度和分散时候，能够发生比通道长度的掩模节制更短的通道。这些较短的通道许可更大的电流密度，这再次致使更大的功率耗散。较短的沟道长度还许可在V-FET中取得更大的跨导g m，并且很是光鲜明显地改良了频次呼应和器件切换时候。
功率MOS管的多少布局中的另外一个很是主要的身分是存在接近N +衬底的轻搀杂N -内涵层。当V GS为零或负并且漏极绝对源极其正时，P层和N~层之间的结被反向偏置。结处的耗尽区深切N层，是以防止了从漏极到源极的穿通。是以能够利用绝对较高的V DS而不任何装备毛病的风险。
还供给P沟道V-MOS管。它们的特征与N沟道MOS管近似，只是电流标的目的和电压极性相反。
