恒流电源-六个提醒帮你搞定恒流电源电路设想

LED电源的工程师常常说起“恒流”驱动，实在，在良多电子装备中，有很多用电装备请求供应的电流(而不是电压)坚持恒定。普通把这类可以或许或许或许或许或许或许向负载供应恒定电流的电源称为恒流源。所谓恒流，是一种习气说法，并不是电流值绝对不变，只是这类变更绝对的小罢了，在一个划定的任务规模内坚持充足的不变性。

根基的恒流源电路首要是由输入级和输入级组成，输入级供应参考电流，输入级输入须要的恒定电流。

恒流源电路便是要可以或许或许或许或许或许或许供应一个不变的电流以保障别的电路不变任务的根本。即请求恒流源电路输入恒定电流，是以作为输入级的器件应当是具备饱和输入电流的伏安特征。这可以或许或许或许或许或许接纳任务于输入电流饱和状况的BJT或MOSFET来完成。

为了保障输入晶体管的电流不变，就必须要知足两个前提：

a）其输入电压要不变——输入级须要是恒压源；

b）输入晶体管的输入电阻尽可能大（最好是无限大）——输入级须要是恒流源。

根基的恒流源电路，这里按照首要组成器件的差别，可分为三类：晶体管恒流源、场效应管恒流源、集成运放恒流源等。

一、 晶体管恒流源

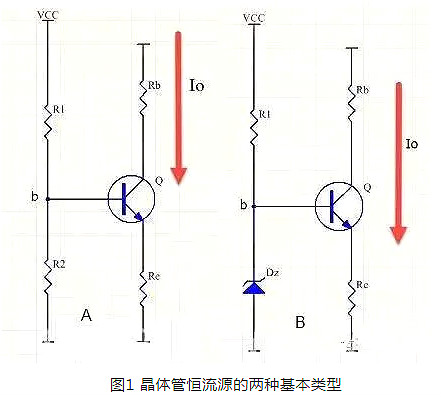

这类恒流源以晶体三极管为首要组成器件，操纵晶体三极管集电极电压变更对电流影响小，并在电路中接纳电流负反应来进步输入电流之恒定性，凡是，还接纳必然的温度弥补和稳压办法。其根基型电路如图1的A，B两种范例。

如图1中的A图， R1、R2分压不变b点电位为Vb，Re组成电流负反应 ,输入电流IO=(Vb-Vbe)/Re≈Vb / Re (Vb >>Vbe)。B图的计较参考A图。

提醒1：

图1中的电路的缺乏便是晶体管的集射极间电阻普通为几十千欧以上，当只需几伏的任务电压，接纳这类恒流源电路 ,其等效内阻长短常大，功耗大，且精度不高。

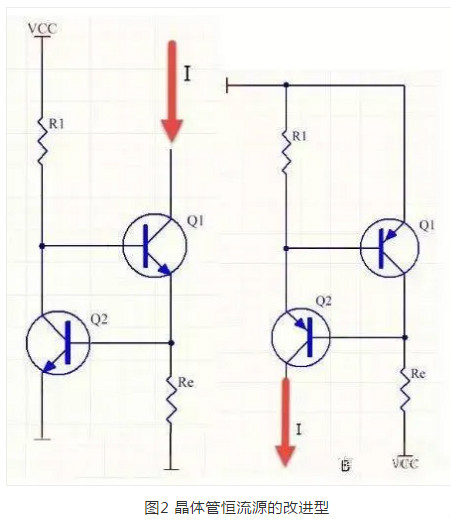

现实电路中，最常常操纵的简略单纯恒流源如图2所示，用两只同型三极管，操纵三极管绝对不变的be电压作为基准，电流数值为：I=Vbe/R1。

提醒2：

图2的这类恒流源长处是简略易行，并且电流的数值可以或许或许或许或许或许自在节制，也不操纵出格的元件，有益于下降产物的本钱。错误谬误是差别型号的管子，其be 电压不是一个牢固值，即便是不异型号，也有必然的个别差别。同时差别的任务电流下，这个电压也会有必然的动摇。是以不合适紧密的恒流须要。

二、场效应管恒流源

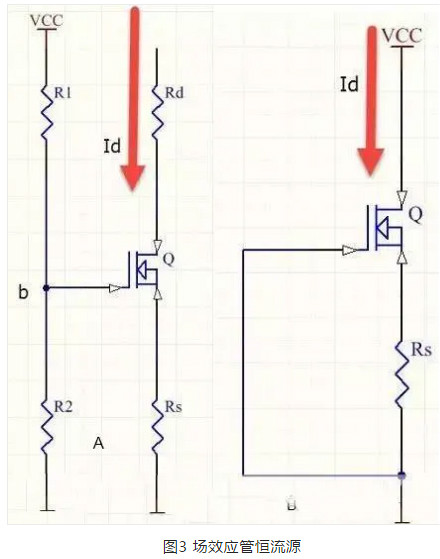

由场效应晶体管作为首要组成器件的恒流电路如图3所示。

图3A ,R1,R2分压不变b点电位 , Vb =R2*VCC\(R1+R2)，而 Vgs=Vb-Id*RSId=Idss( 1- Vgs*Vp)*2，式中Vp表现为夹断电压 ，Idss为饱和漏极电流。也可以或许或许或许或许或许去掉电源赞助回路 ,变成一纯两头收集 ,电路如图3 B所示 ,由图可得Vgs =- Id*RS

提醒3：

这类恒流源电路的场效应管为JEFT，超低噪声，输入电流有JEFT决议，检测电压与JEFT有关。

三、集成运放恒流源

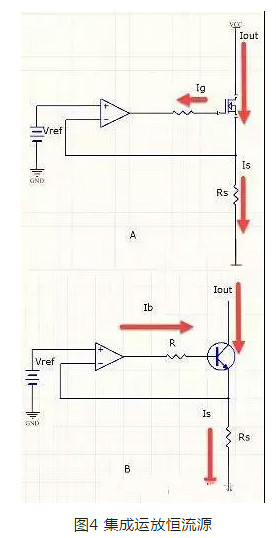

为了可以或许或许或许或许或许或许切确输入电流，凡是操纵一个运放作为反应，同时操纵场效应管防止三极管的be电流致使的偏差。典范的运放恒流源如图4所示，若是电流不须要出格切确，此中的场效应管也可以或许或许或许或许或许用三极管取代如图4B。如图4B中，任务时，输入电压Vref与输入电流成比例的检测电压，Vs(Vs=Rs*Iout)相称，Is=Ib+Iout=Iout(1+1/Hfe)此中1/Hfe为偏差。

提醒4：

这个电路可以或许或许或许或许或许以为是恒流源的规范电路，除充足的精度和可调性以外，操纵的元件也都是很遍及的，易于搭建和调试。只不过此中的Vin还须要用户额定供应。

从以上两个电路可以或许或许或许或许或许看出，恒流源有个定式，便是操纵一个电压基准，在电阻上组成牢固电流。有了这个定式，恒流源的搭建便可以或许或许或许或许或许扩大到一切可以或许或许或许或许或许供应这个"电压基准"的器件上，最典范的便是操纵TL431组成的恒流源电路。

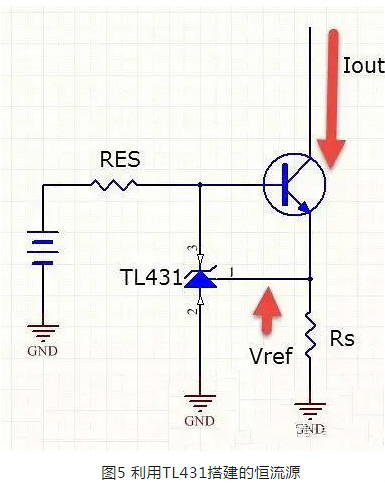

TL431是别的一个常常操纵的电压基准，操纵TL431搭建的恒流源如图5所示，此中的三极管替代为场效应管可以或许或许或许或许或许获得更好的精度。

电流计较公式为：Iout=Vref/Rs，检测电压按照Vref差别，即1.25V或是2.5V差别罢了。

提醒5：

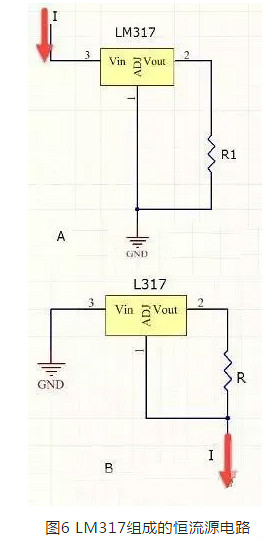

这类恒流源电路，操纵并联稳压器TL431，简略适用且精度高。有经历的摹拟电路工程师常常会用三端稳压IC做恒流源，操纵这些三端稳压电源IC，本身精度已很高，须要的保持电流也很小。操纵三端稳压组成恒流源，也有很是好的性价比，如图5所示的LM317的两种范例。

电流计较公式为：I=V/R1，此中V是三端稳压的稳压数值。

提醒6：

这类布局的恒流源，不合适太小的电流，由于这个时辰，三端稳压本身的保持电流会致使较大的偏差。

总结

恒流源的本色是操纵器件对电流停止反应，静态调理装备的供电状况，从而使得电流趋于恒定。只需可以或许或许或许或许或许或许获得电流，便可以或许或许或许或许或许有用组成反应，从而成立恒流源。

可以或许或许或许或许或许或许停止电流反应的器件，另有电流互感器，或操纵霍尔元件对电流回路上某些器件的磁场停止反应，也可以或许或许或许或许或许操纵回路上的发光器件(比方光电耦合器，发光 管等)停止反应。这些体例都可以或许或许或许或许或许或许组成有用的恒流源，并且更合适大电流等出格场所，不过由于这些完成情势的电路都比拟庞杂，这里就不逐一先容了。
