MOS督任务道理-MOS晶体管的阈值电压及输入特色剖析

MOS管

MOS管全称金属—氧化物—半导体场效应晶体管或称金属—绝缘体—半导体场效应晶体管，英文名metal oxide semiconductor，属于场效应管中的绝缘栅型，是以，MOS管偶然候又称为绝缘栅场效应管。

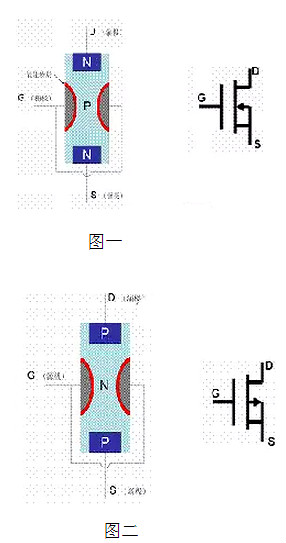

MOS管这个器件有两个电极，别离是漏极D和源极S，不管是图一的N型仍是图二的P型都是一块搀杂浓度较低的P型半导体硅衬底上，用半导体光刻、分散工艺建造两个高搀杂浓度的N+/P+区，并用金属铝引出漏极D和源极S。而后在漏极和源极之间的N/P型半导体外表复盖一层很薄的二氧化硅（Si02）绝缘层膜，在再这个绝缘层膜上装上一个铝电极，作为栅极G。这就构成了一个N/P沟道（NPN型）加强型MOS管。

MOS管,晶体管,阈值电压

MOS督任务道理与MOS晶体管的阈值电压剖析

双极结晶体管是缩小输入电流的细小变更以发生输入电流的大变更的晶体管。另外一品种型的晶体管，称为场效应晶体管（MOSFET），将输入电压的变更转换为输入电流的变更，是以FET的增益经由进程其跨导来丈量，跨导界说为输入电流变更与变更的比率在输入电压。电压施加到称为其栅极的输入端子，流过晶体管的电流取决于栅极电压发生的电场。在栅电极上面安排了绝缘板，是以MOSFET的栅极电流近似为零。

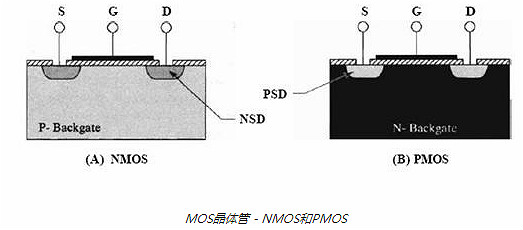

基于在绝缘层上面构成的沟道，MOS管被分类为N沟道晶体管（NMOS）和P沟道晶体管（PMOS）。两个晶体管的横截面图如图1所示。每个晶体管应具备源极，漏极，栅极和凡是称为体端子的背栅。在NMOS的环境下，经由进程将N型搀杂剂分散到P衬底来发生源极和栅极，反之亦然，用于PMOS。MOS晶体管的源极和漏极是可交换的，载流子流出源极并进入漏极。

MOS管,晶体管,阈值电压

NMOS晶体管 - 任务道理

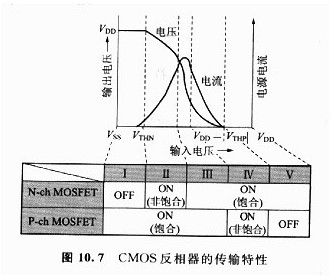

上面诠释NMOS督任务道理。MOS晶体管有三个操纵地区。

1. 停止地区（V GS TH ）

2. 三极管地区（V GS > V TH和V DS DSsat ）

3. 饱和区（V GS > V TH和V DS > V DSsat ）

最后斟酌具备V GS = 0 的Tr ，即不施加栅极到源极电压。它近似于在源极和漏极之间面对面毗连的2个二极管。以是不电流从源流到漏极。在源极 - 衬底，漏极 - 衬底毗连处也会构成耗尽区。当 V GS 电压逐步增添到低于阈值电压（V TH）时，栅极下方的空穴被排挤以发生耗尽区，并且在源极到漏极的栅极下它变得持续。而后V GS 增添到阈值电压即V GS > V TH 。此时，P sub中的大都载流子（电子）穿过耗尽区并到达栅极下方。此进程称为反转。栅极下方的电子数目取决于电压V GS - V TH 。

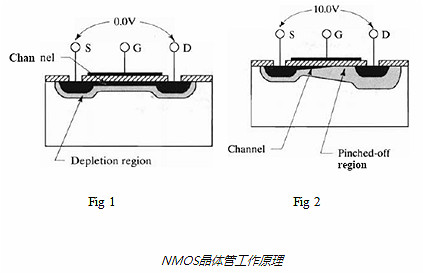

是以，因为该横向电场而发生导电通道（图1）。在源极和漏极之间成立通道后，V DS（漏极到源极电压）从0逐步增添。当V DS 当漏极绝对源极变得改正时（图2），漏极将变为正极，子顶点会反向偏置，耗尽区变宽，因为这类横向电场，电流从源极起头活动。漏极和电流跟着V DS的增添而增添。是以，源极处的电位小于源极处的电位，耗尽地区在漏极四周变宽，并且沟道在此逐步变细。

在V DS = V DSsat 时，沟道方才打仗漏极，响应的漏极 - 源极电压称为夹断电压。高于饱和电压，电流变得恒定。载体沿着由沿着绝对弱的电场鞭策的通道向下挪动。当它们到达夹断地区的边缘时，它们被强电场吸过耗尽地区。跟着漏极电压的增添，沟道两头的电压降不会增添; 相反，夹断地区变宽。是以，漏极电流到达极限并且不再增添。

MOS管,晶体管,阈值电压

MOS晶体管的阈值电压

MOS晶体管的阈值电压是恰好构成导电沟道所需的栅极 - 源极偏置电压，此中晶体管的背栅（体）毗连到源极。若是栅极 - 源极偏置（V GS）小于阈值电压，则不构成沟道。给定晶体管显现的阈值电压取决于很多身分，包含背栅极搀杂，电介质厚度，栅极资料和电介质中的适量电荷。将扼要查抄这些影响中的每个。

背栅搀杂对阈值电压有首要影响。若是背栅更重搀杂，那末反转以构成通道变得加倍坚苦。是以须要更强的电场来实现反转，并且阈值电压增添。可以或许或许经由进程在栅极电介质下方停止浅注入来搀杂沟道地区来调剂MOS晶体管的背栅搀杂。这品种型的植入物称为阈值调理植入物（或V TH 调理植入物）。

斟酌V TH 调理注入对NMOS晶体管的影响。若是植入物由受体构成，则硅外表变得更难以反转并且阈值电压增添。若是植入物由供体构成，则外表变得更轻易反转并且阈值下降。若是注入充足的檀越，则硅的外表现实上可以或许或许成为反搀杂的。在这类环境下，薄的N型硅层在零栅极偏压下构成永远沟道。跟着栅极偏压的增添，沟道变得更激烈地反转。跟着栅极偏压的减小，沟道的反转变得不那末激烈，并且在某些时辰它会消逝。

阈值电压也由在栅电极下方利用的电介质肯定。较厚的电介质经由进程将电荷分隔更大的间隔来减弱电场。是以，较厚的电介质增添阈值电压，而较薄的电介质减小阈值电压。现实上，电介质的资料也会影响电场。现实上，几近一切MOS晶体管都利用纯二氧化硅作为栅极电介质。可以或许或许制作极薄的SiO 2 层，具备纯度和平均性。是以，替换的介电资料在利用中很是罕有。

栅电极资料也影响晶体管的阈值电压。在施加电压时，电场由栅极和背栅资料之间的功函数的差别发生。最罕见的重搀杂多晶硅用作栅电极。经由进程转变搀杂，多晶硅的功函数可以或许或许转变到某种水平。在栅极氧化物中或沿着氧化物和多晶硅外表之间的界面存在适量电荷也是影响阈值电压的首要身分。这些电荷可以或许或许是电离的杂质原子，捕获的载流子或布局缺点。这些电荷的存在将转变电场，从而转变阈值电压。若是捕获的电荷量随时间，温度或施加的偏压而变更，则阈值电压也将变更。

该NMOS晶体管的阈值电压现实上是负的。这类晶体管称为耗尽型NMOS，或简称为耗尽型NMOS。相反，具备正阈值电压的NMOS被称为加强型NMOS或加强型NMOS。大大都贸易制作的MOS晶体管是加强型器件，可是有一些利用须要耗尽型器件。还可以或许或许构建耗尽型PMOS。这类器件将具备正阈值电压。
