FET即Field Effect Transistor，译为场效应晶体管，也叫场效应管，是一种电压节制器件(晶体管是电流节制器件)。有很高的输出阻抗,较大的功率增益,因为是电压节制器件以是噪声小。FET是根据三极管的道理开辟出的新一代缩小元件，有3个极性，栅极，漏极，源极。

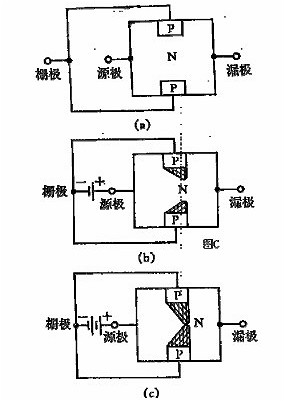

此刻愈来愈多的电子电路都在利用场效应管, 出格是在声响范畴更是如斯, 场效应管与晶体管差别, 它是一种电压节制器件(晶体管是电流节制器件) , 其特征更象电子管, 它具备很高的输出阻抗, 较大的功率增益, 因为是电压节制器件以是噪声小, 其布局简图如图 C-a.
场效应管是一种单极型晶体管, 它只要一个 P-N 结, 在零偏压的状况下, 它是导通的, 若是在其栅极(G) 和源极(S) 之间加上一个反向偏压(称栅极偏压) 在反向电场感化下 P-N 变厚 (称耗尽区) 沟道变窄, 其漏极电流将变小, (如图 C1-b) , 反向偏压到达必然时, 耗尽区将完整沟道"夹断", 此时, 场效应管进入停止状况如图 C-c, 此时的反向偏压咱们称之为夹断电压, 用Vpo 表现, 它与栅极电压Vgs 和漏源电压Vds 之间可近以表现为Vpo=Vps+| Vgs| , 这里| Vgs| 是 Vgs 的相对值.

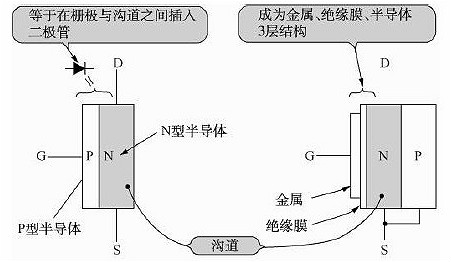

下图是ＦＥＴ简略的的布局表示图（Ｐ沟ＦＥＴ是Ｐ型半导体局部与Ｎ型半导体局部交换）。
双极晶体管的基极发射极间和基极集电极间别离是两个ＰＮ结，便是说存在着二极管。ＪＦＥＴ的栅极与沟道（把输出电路流过漏极源极间的局部称为沟道）间有ＰＮ结，以是以为存在着二极管（因为有ＰＮ结，以是称为结型ＦＥＴ）。

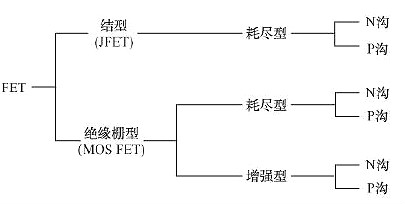

如图所示，ＦＥＴ根据布局能够分为结型ＦＥＴ（ＪＦＥＴ：ＪｕｎｃｔｉｏｎＦＥＴ）和绝缘栅ＦＥＴ（ＭＯＳＦＥＴ：ＭｅｔａｌＯｘｉｄｅＳｅｍｉｃｏｎｄｕｃｔｏｒＦＥＴ）。
根据电学特征，ＭＯＳＦＥＴ又能够分为耗尽型（ｄｅｌｅｔｉｏｎ）与加强型（ｅｎｈａｎｃｅｍｅｎｔ）两类。它们又能够进一步分为Ｎ沟型（与双极晶体管的ＮＰＮ型相称）和Ｐ沟型（与双极晶体管的ＰＮＰ型相称）。
从现实ＦＥＴ的型号中完整看不出ＪＦＥＴ与ＭＯＳＦＥＴ、耗尽型与加强型的区分。仅仅是Ｎ沟器件为２ＳＫ×××（也有双栅的３ＳＫ×××），Ｐ沟器件为２ＳＪ×××，以区分Ｎ沟和Ｐ沟器件。
将万用表置于R 1K 挡, 用黑表笔打仗假设为的栅极G 管脚, 而后用红表笔别离打仗别的两个管脚, 若阻值均比拟 Jj、 (约 5＼10Q) , 再将红黑表笔交挟丈量一次． 如阻值大(O) , 申明都是反向电阻(PN 结反向) , 属 N 沟道管, 且黑表笔打仗的管为栅极 C, 并申明本来假设是准确的。 再次丈量的阻值均很小, 申明是正向电阻, 属于 P 沟道场效应管, 黑表笔所打仗的也是栅极 C． 若不呈现上述环境, 能够更调红黑表笔, 按上述体例进测试, 直至判定栅极其止． 通俗结型效应管的源极与漏极在 制作时是对称的, 以是, 当栅极 G 肯定今后, 对源极 S 漏极 D 不必然要判定, 因为这两个极能够交换利用, 是以不须要去辨别． 源极与漏极之间的电阻约为几千欧。
噪声是对有效旌旗灯号施加的不良搅扰。噪声搅扰旌旗灯号中包罗的信息; 乐音越大，信息越少。比方，无线电领受器中的噪声会发生噼啪声和嘶嘶声，偶然会完整袒护声响或音乐。一样，电视领受器中的噪声会在图象上发生小的红色或玄色雀斑; 严峻的乐音能够会覆灭图片。噪声与旌旗灯号强度有关，因为它乃至在旌旗灯号封闭时也存在。
每一个电子装备城市发生必然的乐音，但FET是一种乐音很小的装备。这在领受器和其余电子装备的前端四周特别首要，因为后续阶段会随旌旗灯号缩小前端噪声。若是在前端利用FET，咱们在终究输出时取得的缩小噪声（搅扰）较少。
缓冲缩小器是一个缩小阶段，它将前一阶段与后一阶段断绝开来。源跟从者（通俗排水）是。用作缓冲缩小器。因为高输出阻抗和低输出阻抗，FET可作为优异的缓冲缩小器，如图所示。因为高输出阻抗，前一级的几近一切输出电压都出此刻缓冲缩小器的输出端，并且因为低输出阻抗，缓冲缩小器的一切输出电压都到达了下一级的输出，即便能够很小负载电阻。

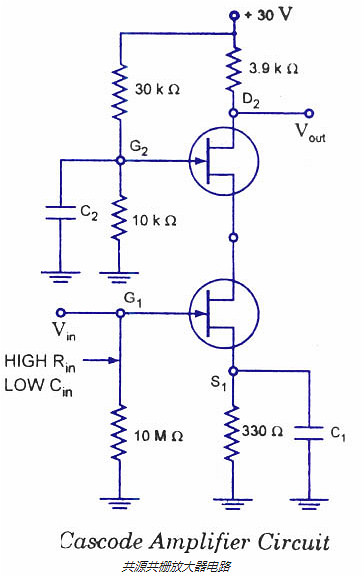

利用FET的共射共基缩小器的电路图如图所示。共源极缩小器驱动此中的共栅极缩小器。
共源共栅缩小器具备与共源（CS）缩小器不异的电压增益。共源共栅毗连的首要长处是其低输出电容，远小于CS缩小器的输出电容。它具备高输出电阻，这也是一个抱负的特征。

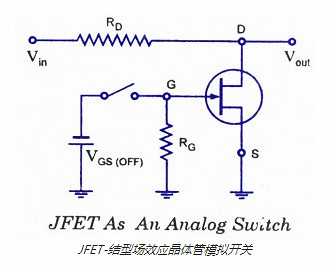

FET作为摹拟开关如图所示。当不栅极电压施加到FET，即V GS= 0时，FET变得饱和并且它表现得像一个凡是小于100欧姆的小电阻，是以，输出电压变得即是
VOUT={R DS /（R D + R DS（ON））} * V in
因为R D与R DS 0N比拟很是大，是以V out能够即是零。
当向栅极施加即是V GS（OFF）的负电压时，FET在停止地区中任务，并且其感化凡是为几兆欧的很是高的电阻。是以输出电压几近即是输出电压。

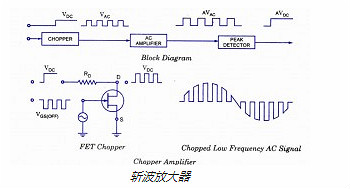

经由过程省去耦合和旁路电容并将每级输出间接毗连到下一级输出，能够构建间接耦合缩小器。是以，耦合直流电和交换电。这类体例的首要错误谬误是漂移的发生，供电晶体管发生的终究输出电压的迟缓变更和温度变更。经由过程接纳如图所示的斩波缩小器能够降服漂移题目。
(a).这里输出的直流电压由开关电路截断。斩波器的输出为方波交换旌旗灯号，其峰值与输出直流电压V DC相称。这类交换旌旗灯号能够被传统的交换缩小器缩小，不任何漂移的题目。缩小后的输出能够“峰值检测”，以规复缩小后的直流旌旗灯号。
方波利用于FET摹拟开关的栅极，使其像斩波器一样任务，如另外一幅图所示。栅极方波是从0 V到最少V GS（封闭）的负向摆动- 这瓜代地使JFET饱和并堵截。该输出电压是瓜代地从+V DC变更到零伏的方波。
若是输出旌旗灯号是低频交换旌旗灯号，它会被切入交换波形，如上图（c）所示。此刻能够经由过程无漂移的交换缩小器缩小该斩波旌旗灯号。而后能够对缩小的旌旗灯号停止峰值检测以规复原始输出的低频交换旌旗灯号。是以，能够经由过程利用斩波缩小器来缩小直流和低频交换旌旗灯号。

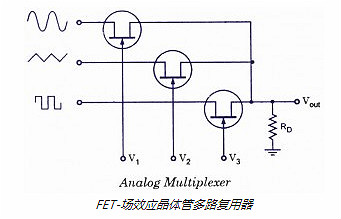

一个摹拟多路复用器，该支配输出signals?到输出线中的一个的电路，示出在图中。在该电路中，每一个JFET都用作单刀单掷开关。当节制旌旗灯号（V v V 2和V 3）比V GS（0FF）更负时，一切输出旌旗灯号都被禁止。经由过程使任何节制电压即是零，能够将此中一个输出传输到输出。比方，当V x为零时，在输出端取得的旌旗灯号将是正弦的。近似地，当V 2为零时，在输出处取得的旌旗灯号将是三角形并且当V 3时为零，输出旌旗灯号为方波1。凡是，只要一个节制旌旗灯号为零。
JFET限流电路如图所示。是以，几近一切的电源电压都出此刻负载上。当负载电流试图增添到太高水日常平凡（能够是因为短路或任何其余缘由），过大的负载电流迫使JFET进入有源区，在那边它将电流限定在8mA。JFET此刻充任电流源并避免过大的负载电流。
制作商能够将栅极毗连到源极并将JFET封装为双端子器件。这便是恒流二极管的制作体例。这类二极管也称为电流调理二极管。

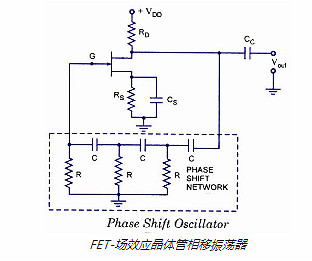

JFET能够供给缩小举措和反应举措。是以，它能够很好地用作相移振荡器。FET的高输出阻抗在相移振荡器中特别有代价，以便最小化负载效应。接纳N沟道JFET的典范相移振荡器如图所示。
