MOS节制晶闸管由VAK Temple开辟。它是一个电压节制器，晶闸管是完整可控的晶闸管。MOS节制晶闸管的操纵与GTO晶闸管很是近似，可是它具备电压节制绝缘的栅极。它具备两个用于导通和关断的MOSFET（金属氧化物半导体场效应晶体管），并且在等效电路中具备相反的导电率。若是等效电路有一个晶闸管并用于接通，则称为MOS门控晶闸管。

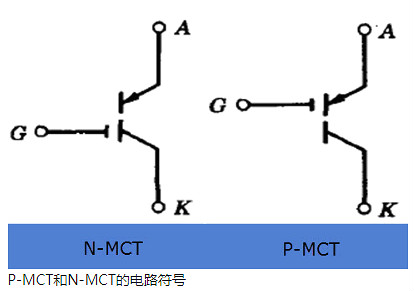

MOS节制晶闸管是一种功率半导体器件。它具备经由进程MOS门控的电流和晶闸管电压的才能，用于接通和关断目标。它用于大功率利用，比方大功率，大频次，低传导性，并用于后续工艺。以下标记是以下所示的P-MCT和N-MCT。
下图显现了MOS节制晶闸管的任务道理。它是经由进程MOS门控将电流和电压功效连系在一路的。MOS门控用于MCT的开关ON / OFF。
MOSFET接通时MCT
经由进程利用负电压脉冲，器件绝对阳极处于导通状况。借助于阳极和栅极度子之间的电压脉冲，使栅极度子绝对阳极其负。是以，MOS节制晶闸管处于导通状况。在启动阶段，MOS节制晶闸管为正向偏置。若是将负电压施加到负电压脉冲，则导通形式FET导通，并且停止FET形式已存在为停止状况。

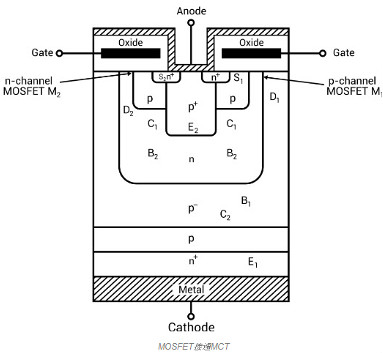

MOSFET接通MCT
当FET处于导通状况时，电流从阳极流经导通FET，而后流经基极电流和发射极度子的npn晶体管，最初电流流经阴极。是以，该进程使npn晶体管导通。若是OFF FET为OFF形式，则NPN晶体管用作PNP晶体管的基极电流。近似地，若是两个晶体管均处于导通状况并且产生相干举措，则PNP晶体管导通，是以MCT导通。
MOSFET关断时MCT
借助正电压脉冲封闭装备。绝对阳极施加到栅极度子。而后，OFF FET切换到ON形式，而ON FET切换到OFF状况。若是OFF FET导通，则pnp晶体管会因发射极度子和基极度子短路。是以，阳极电流流过OFF FET。是以，NPN晶体管的基极电流减小。反向电压阻断才能是该装备的错误谬误。

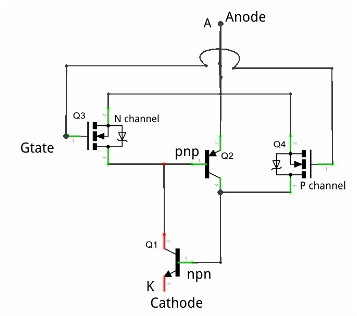

等效电路图
下图显现了MOS节制晶闸管的等效电路图。该电路由两个N沟道MOSFET晶体管构成，另外一个是P沟道。P通道用于翻开FET，n通道用于封闭OFF FET。该电路由两个晶体管构成，别离是npn和pnp晶体管。若是将这两个晶体管毗连在一路以构成MOS节制晶闸管的npnp布局。p沟道MOSFET由从栅极度子毗连的箭头标识。
MOS节制晶闸管的等效电路图
MOS节制晶闸管的利用包含以下内容：
1、MOS节制晶闸管用于断路器
2、 它用于高功率利用，比方高功率转换
3、 MOS节制晶闸管用于感到加热
UPS体系
1、它也用于DC-DC转换器之类的转换器中
2、可变功率因数，操纵在MCT顶用作强迫功率开关
MCT的上风
1、MOS节制晶闸管的正向导通压下降。
2、 它具备低开关消耗
3、它具备较高的栅极输出阻抗
4、它能够很是疾速地翻开/封闭
