mos器件的任务道理是甚么？MOS管是甚么？MOS管全称金属—氧化物—半导体场效应晶体管或称金属—绝缘体—半导体场效应晶体管，英文名metal oxide semiconductor，属于场效应管中的绝缘栅型，是以，MOS管偶然候又称为绝缘栅场效应管。

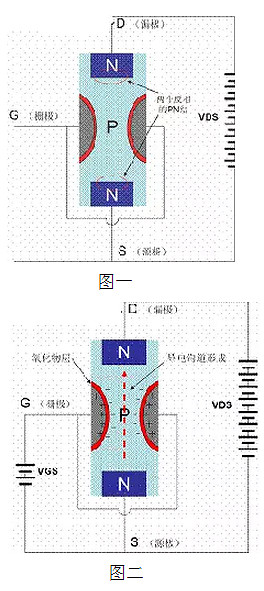

mos器件的任务道理，从上图一能够看出加强型MOS管的漏极D和源极S之间有两个面对面的PN结。
当栅-源电压VGS=0时，即便加上漏-源电压VDS，总有一个PN结处于反偏状况，漏-源极间不导电沟道（不电流流过），以是这时候漏极电流ID=0。
此时若在栅-源极间加上正向电压，图二所示，即VGS＞0，则栅极和硅衬底之间的SiO2绝缘层中便发生一个栅极指向P型硅衬底的电场，因为氧化物层是绝缘的，栅极所加电压VGS没法构成电流，氧化物层的双方就构成了一个电容，VGS等效是对这个电容充电，并构成一个电场，跟着VGS慢慢降低，受栅极正电压的吸收，在这个电容的另外一边就堆积大批的电子并构成了一个从漏极到源极的N型导电沟道，当VGS大于管子的开启电压VT（通俗约为 2V）时，N沟道管起头导通，构成漏极电流ID，咱们把起头构成沟道时的栅-源极电压称为开启电压，通俗用VT表现。节制栅极电压VGS的巨细转变了电场的强弱，就能够到达节制漏极电流ID的巨细的目标，这也是MOS管用电场来节制电流的一个主要特色，以是也称之为场效应管。
讲了mos器件的任务道理后，此刻来领会一下MOS管的机关。在一块搀杂浓度较低的P型半导体硅衬底上，用半导体光刻、分散工艺建造两个高搀杂浓度的N+区，并用金属铝引出两个电极，别离作为漏极D和源极S。而后在漏极和源极之间的P型半导体外表复盖一层很薄的二氧化硅(Si02)绝缘层膜，在再这个绝缘层膜上装上一个铝电极，作为栅极G。这就构成了一个N沟道(NPN型)加强型MOS管。明显它的栅极和别的电极间是绝缘的。图2所示 A 、B别离是它的布局图和代表标记。

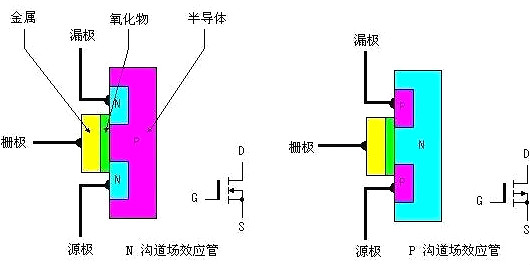

一样用上述不异的体例在一块搀杂浓度较低的N型半导体硅衬底上，用半导体光刻、分散工艺建造两个高搀杂浓度的P+区，及上述不异的栅极建造进程，就制成为一个P沟道(PNP型)加强型MOS管。下图所示别离是N沟道和P沟道MOS管道布局图和代表标记。
图2
上述mos器件的任务道理中能够看出，MOS管的栅极G和源极S之间是绝缘的，因为Sio2绝缘层的存在，在栅极G和源极S之间等效是一个电容存在，电压VGS发生电场从而致使源极-漏极电流的发生。此时的栅极电压VGS决议了漏极电流的巨细，节制栅极电压VGS的巨细就能够节制漏极电流ID的巨细。这就能够得出以下论断：
1) MOS管是一个由转变电压来节制电流的器件，以是是电压器件。
2) MOS管道输出特征为容性特征，以是输出阻抗极高。
上图是N沟道MOS管的标记，图中D是漏极，S是源极，G是栅极，中间的箭头表现衬底，若是箭头向里表现是N沟道的MOS管，箭头向外表现是P沟道的MOS管。
在现实MOS管出产的进程中衬底在出厂前就和源极毗连，以是在标记的法则中;表现衬底的箭头也必须和源极相毗连，以区分漏极和源极。
P沟道MOS管的标记
MOS管利用电压的极性和咱们通俗的晶体三极管不异，N沟道的近似NPN晶体三极管，漏极D接正极，源极S接负极，栅极G正电压时导电沟道成立，N沟道MOS管起头任务。
一样P道的近似PNP晶体三极管，漏极D接负极，源极S接正极，栅极G负电压时，导电沟道成立，P沟道MOS管起头任务。
1) 场效应管的源极S、栅极G、漏极D别离对应于三极管的发射极e、基极b、集电极c，它们的感化类似。
2) 场效应管是电压节制电流器件，由VGS节制ID，通俗的晶体三极管是电流节制电流器件，由IB节制IC。MOS管道缩小系数是(跨导gm)当栅极电压转变一伏时能引发漏极电流变更几多安培。晶体三极管是电流缩小系数(贝塔β)当基极电流转变一毫安时能引发集电极电流变更几多。
3) 场效应管栅极和别的电极是绝缘的，不发生电流;而三极管任务时基极电流IB决议集电极电流IC。是以场效应管的输出电阻比三极管的输出电阻高的多。
4) 场效应管只要大都载流子到场导电;三极管有大都载流子和多数载流子两种载流子到场导电，因多数载流子浓度受温度、辐射等身分影响较大，以是场效应管比三极管的温度不变性好。
5) 场效应管在源极未与衬底连在一路时，源极和漏极能够交换利用，且特征变更不大，而三极管的集电极与发射极交换利用时，其特征差别很大，b 值将减小良多。
6) 场效应管的噪声系数很小，在低噪声缩小电路的输出级及请求信噪相比高的电路中要选用场效应管。
7) 场效应管和通俗晶体三极管都可构成各类缩小电路和开关电路，可是场效应管束造工艺简略，并且又具备通俗晶体三极管不能相比的优异特征，在各类电路及利用中正慢慢的代替通俗晶体三极管，今朝的大范围和超大范围集成电路中，已普遍的接纳场效应管。
